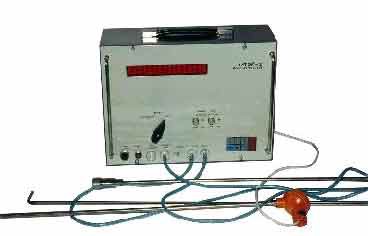

КИТОЙ-2 – комплект аппаратуры для измерения параметров газопылевых потоков
Назначение комплекта КИТОЙ-2
Предназначен для автоматизированных измерений температуры, давления, скорости и расчёта объемного расхода и массовой концентрации пыли в технологических газах в газоходах.
Встроенная микро-ЭВМ осуществляет оперативный контроль параметров изокинетического пробоотбора пыли и рассчитывает среднюю скорость, расход и запыленность в газоходе в режиме реального времени с учетом влажности газа в газоходе. Комплект может оснащаться психрометром ПТ-1 (по отдельному заказу) для измерения влажности газа.
Комплект аппаратуры применяется на предприятиях теплоэнергетики, деревообработки, на цементно-горных комбинатах и металлургических заводах для контроля пылевых выбросов (экологический мониторинг).
Особенности комплекта КИТОЙ-2
- автоматический контроль изокинетичности отбора проб;
- полная автоматизация измерений и расчетов;
- алфавитно-цифровой дисплей на 16 знакомест;
- возможность информационной связи с ЭВМ;
- комплектуется платиновым термометром сопротивления, а также пневмометрическими и пылезаборными трубками различной длины и набором алонжей.
Технические характеристики комплекта КИТОЙ-2
|
Диапазоны измерений
|
|
Температуры газа с абсолютной погрешностью не более ±2,5°С
|
0…500°С
|
|
Давления с относительной погрешностью не более ±2,5%
|
от разрежения 20 кПа до избыточного давления 20 кПа (от разрежения 0,2 кгс/см2 до избыточного давления 0,2 кгс/см2)
|
|
Скорости газа в газоходе с абсолютной погрешностью не более ±(0,3+0,01´V) м/с, где V – измеряемая скорость, м/с
|
от 5 до 35 м/с
|
|
Относительной влажности в газоходе при температуре от +20 до +80°С абсолютной погрешностью ±10% (с психрометром ПТ-1)
|
от 0 до 100%
|
|
Объемного расхода газа с относительной погрешностью не более ±15%
|
0,05…1500 м3/с
|
|
Объема пробы с относительной погрешностью не более ±5% при расходе газа через тракт отбора пробы от 3 до 15 л/мин
|
3…1485 л
|
|
Массовой концентрации пыли с погрешностью не более ±25%
|
от 0,01 до 100 г/м3
|
|
Общие данные
|
|
Температура окружающего воздуха
|
от +10 до +35°С
|
|
Мощность потребляемая блоком измерения
|
не более 25 Вт
|
|
Средняя наработка на отказ
|
не менее 15000 ч
|
|
Средний срок службы
|
не менее 10 лет
|
|
Габаритные размеры
|
блок измерений 400×320×200 мм
комплект принадлежностей №1 (в укладке) 350×270×90 мм
комплекта принадлежностей №2 (в чехле)1900×200×40 мм
|
|
Масса
|
блок измерений 10 кг
комплект принадлежностей №1 (в укладке) 3 кг
комплекта принадлежностей №2 (в чехле) 7 кг
|
Физические характеристики
Размеры, мм
блок измерений 400×320×200
комплект принадлежностей №1 (в укладке) 350×270×90
комплекта принадлежностей №2 (в чехле)1900×200×40
Масса кг
блок измерений 10
комплект принадлежностей №1 (в укладке) 3
комплекта принадлежностей №2 (в чехле) 7
