Минилаборатория для экспресс анализа «Вода питьевая» с фотометром «Эксперт-003»

Описание в PDF

Госреестр 33222-06
Межповерочный интервал 12 месяцев
Производитель Эконикс-Эксперт
Производство: Россия

Эксперт-Аква-ЛАБ с фотометром Эксперт-003 - Переносная лаборатория Эксперт-Аква-ЛАБ предназначена для экспресс-анализа питьевой воды на базе полностью подготовленных к работе приборов: фотометра Эксперт-003-Диалог, кондуктометра Эксперт-002-2-6-н и анализатора Эксперт-009. Для анализа воды централизованных систем питьевого водоснабжение, воды расфасованной в емкости.

Определяемые параметры: мутность, цветность, активный хлор (свободный, связанный), железо, алюминий, аммоний, марганец, нитраты, нитриты, сульфат, фосфат, рН, общая минерализация, хлориды, щелочность, жесткость, кальций, АПАВ, перманганатная окисляемость растворенный кислород, ОВП.

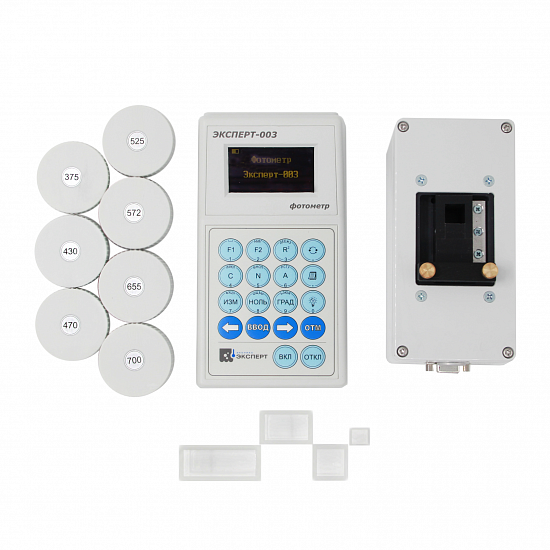

Описание фотометра Эксперт-003-Диалог:

Модификация фотометра Эксперт-003-Диалог с улучшенными техническими и эксплуатационными характеристиками отличается от традиционного фотометра Эксперт-003 уникальным набором пользовательских функций, расширенной памятью, ярким светодиодным дисплеем, новой многофункциональной клавиатурой.

Новые возможности фотометра Эксперт-003-Диалог:

Ввод текста. В Эксперт-003-Диалог предусмотрена возможность ввода и сохранения в памяти прибора текста на русском и английском языках. Ввод текста осуществляется аналогично набору SMS в мобильном телефоне;
Ввод названий градуировок. В связи с тем, что в памяти фотометра Эксперт-003-Диалог можно хранить большое число градуировок (до сорока штук), возникает проблема их последующей идентификации. В традиционной модификации фотометра, пользователь выполнив градуировку, сохраняет ее в памяти прибора под определенным номером (N1, N2, N3 и т.д.), а наименование определяемого параметра (название градуировки) должен записывать в лабораторном журнале. В новом приборе Эксперт-003-Диалог названия градуировок можно вводить и сохранять в памяти прибора вместе с номерами и впоследствии идентифицировать по ним многочисленные градуировки. Тем самым, пользователь освобождается от необходимости вести дополнительные записи в лабораторном журнале;
Ввод комментариев к сохраняемым в электронном блокноте результатам измерений. При сохранении результата измерения в электронном блокноте пользователь может ввести текстовой комментарий: шифр пробы, точку отбора пробы, фамилию оператора. Таким образом, запись в блокноте будет содержать всю необходимую информацию о выполненном анализе;
Электронный блокнот. Электронный блокнот предназначен для хранения результатов измерений с комментариями. В зависимости от объема памяти фотометра, блокнот может содержать до 100 записей результатов анализов. Сохранение записи в блокноте происходит при простом нажатии кнопки «БЛОКНОТ» во время измерения. Далее пользователь может при желании ввести комментарий (шифр пробы, точку отбора пробы, фамилию оператора и др. дополнительную информацию). Таким образом, пользователь может вообще не вести записей в лабораторном журнале. Сохранённая в блокноте информация не стирается при выключении прибора. Пользователь в любой момент времени может просмотреть записи в электронном блокноте, удалить устаревшие или загрузить содержимое блокнота в компьютер для последующей печати или хранения данных.
Встроенный календарь и хронометр. Фотометр Эксперт-003-Диалог снабжён встроенным электронным календарём и хронометром. Благодаря этому, в памяти прибора автоматически сохраняются даты выполнения градуировок, а также даты и время выполнения измерений проб (при создании записей в электронном блокноте). При этом календарь и хронометр не сбрасываются при выключении прибора;
Улучшенное программное обеспечение для компьютера. Эксперт-003-Диалог подключается к компьютеру через COM порт или через USB порт (при использовании специального адаптера). Новое программное обеспечения имеет следующие возможности:
- Исследование кинетики. Вывод на дисплей, сохранение и распечатка графиков и таблиц, отражающих изменение оптической плотности, коэффициента пропускания или концентрации во времени;
- Протоколирование градуировок. Вывод на дисплей, сохранение и распечатка градуировочных графиков и градуировочных таблиц с указанием названий, порядковых номеров, длин волн, дат выполнения, а также результатов расчётов уравнений градуировочных графиков, достоверностей аппроксимации и значений отклонений отдельных градуировочных точек от линейности;
- Протоколирование результатов анализов. Вывод на дисплей, сохранение и распечатка записей электронного блокнота, содержащих сохранённые результаты анализов и полную информацию об условиях проведения измерений: номер и название градуировочного графика, время и дата, введенный текстовой комментарий. Программное обеспечение для установки на компьютер всегда в свободном доступе на нашем сайте.
Новая многофункциональная клавиатура. Новая клавиатура обеспечивает удобное и логичное управление многочисленными функциями прибора. Клавиши наглядно оформлены и сгруппированы по функциональному назначению;
Светодиодный дисплей. Новая светодиодная технология изготовления дисплея обеспечивает яркое и контрастное отображение информации при любом освещении, в том числе при ярком солнце и в полной темноте.

Описание оптического анализатора растворенного кислорода ЭКСПЕРТ-009:

Анализатор растворённого кислорода Эксперт-009 с оптическим датчиком, обладает рядом преимуществ по сравнению с амперометрическим датчиком Кларка:

датчик практически не требует обслуживания;
отсутствует мембрана, не нужен электролит;
не отравляется сероводородом и другими серосодержащими соединениями, можно измерять даже непосредственно в сточной воде и аэротенках!
отсутствие мешающего влияния матрицы раствора;
невосприимчивость датчика к давлению (возможно измерение непосредственно в сосуде под давлением или трубопроводе через прозрачный иллюминатор, не нарушая герметичность);
легко заменяемые прочные сменные наконечники с ресурсом жизни 1 год;
возможность измерения в неводных средах.

Возможно исполнение в переносном и стационарном варианте. Имеется встроенный аккумулятор, позволяющий работать автономно в течение нескольких недель. Возможна передача текущих показаний на ПК или мобильное устройство по RS-232, USB или Bluetooth.

Особенности работы оптического анализатора растворенного кислорода ЭКСПЕРТ-009:

Чувствительным элементом датчика является специальный фосфоресцирующий краситель. Под действием кислорода происходит тушение фосфоресценции, которое анализатор пересчитывает в значение концентрации. Данный метод является чрезвычайно высоко селективным благодаря уникальным свойствам молекулы кислорода.

Новый анализатор с оптическим датчиком лишен недостатков традиционных методов (йодометрического титрования по Винклеру и амперометрического измерения с датчиком Кларка). Практически отсутствуют мешающие влияния окислителей, восстановителей, взвешенных и окрашенных веществ.

Последовательность стадий процесса измерения следующая:

возбуждение молекул индикаторного красителя светом;
переход красителя в основное состояние одним из двух способов:
- в виде фосфоресценции при отсутствии кислорода;
- передача энергии молекуле кислорода (тушение фосфоресценции), сопровождающаяся её переходом в синглетное состояние.

Чем больше содержание кислорода, тем быстрее происходит тушение фосфоресценции красителя, тем меньше время жизни его возбуждённого состояния. Данная зависимость описывается уравнением Штерна-Фольмера. С его помощью прибор рассчитывает концентрацию кислорода. При этом автоматически вносится температурная коррекция.

Параметр	Значение
Фотометр Эксперт-003-Диалог
Диапазон измерения оптической плотности	От 0 до 3,0 А
Погрешность	0,005 А
Рабочие длины волн (картриджи в комплекте)	Сменные картриджи: 375, 400, 430, 470, 505, 525, 572, 590, 605, 615, 626, 655, 850, 880, 940 нм
Кюветное отделение	От 1 до 5 см
Объем памяти	20 градуировок по 15 точек
Питание	Аккумуляторное с постоянным контролем зарядки / сетевое
Выход на ПК	COM/ USB порт
Дисплей	ЖК графический с яркой подсветкой
Габаритные размеры	Не более 20 * 20 * 10 см
Масса (без термореактора)	2 кг
Оптический анализатор растворенного кислорода ЭКСПЕРТ-009
Диапазон измерений массовой концентрации растворенного кислорода (СO2), мг/дм³	от 0,2 до 20
Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации растворенного кислорода при температуре анализируемой среды (25±1) °С	±5 %
Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации кислорода при температуре анализируемой среды от 5 °С до 50 °С, кроме температуры (25±1) °С	±10 %
Диапазон измерений температуры анализируемого раствора, °С	от 0 до 50
Диапазон температурной компенсации измерительной системы, °С	от 5 до 50
Пределы допускаемой абсолютной погрешности измерений температуры анализируемого раствора, °С	± 0,5
Время установления рабочего режима после включения, с, не более	30
Продолжительность непрерывной работы, ч, не менее	8
Номинальное напряжение питания, В (встроенный аккумулятор, с индикацией разрядки)	12
Потребляемая мощность, Вт, не более	6
Габаритные размеры измерительного преобразователя в переносном исполнении, мм, (длина×ширина×высота), не более	200 х 110 х 70
Габаритные размеры измерительного преобразователя в стационарном исполнении, мм, (длина×ширина×высота), не более	250 х 340 х 100
Масса в переносном исполнении, кг, не более	0,95
Масса в стационарном исполнении, кг, не более	1,10
Эксплуатационная температура окружающей среды, °С	от 5 до 40
Эксплуатационная относительная влажность при 25 °С, %, не более	90
Эксплуатационное атмосферное давление,кПа	от 0 до 50
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	5000

1. Измерительный преобразователь фотометр Эксперт-003 «Диалог» – 1 шт.;
2. Фото-ячейка ФЯ-1 – 1 шт.;
3. Картридж – 7 шт. (длина волны 375, 430, 470, 525, 655,572, 700нм) – 1 шт.;
4. Переходник П1 для фотоячейки ФЯ-1 – 1 шт.;
5. Градуировка фотометра «Цветность» – 1 шт.;
6. Градуировка фотометра «Мутность» – 1 шт.;
7. Кювета фотометрическая – 1 шт. (10×10 мм);
8. Кювета фотометрическая – 1 шт. (20×24 мм);
9. Кювета фотометрическая – 1 шт. (30×24 мм);
10. Кювета фотометрическая – 1 шт. (50×24 мм);
11. Набор для дозирования № 2 – 1 шт.;
12. Комплект СТ-ФОТО «Алюминий» на 100 измерений с градуировкой – 1 шт.;
13. Комплект СТ-ФОТО «Нитрит» на 100 измерений с градуировкой – 1 шт.;
14. Комплект СТ-ФОТО «Сульфат» на 100 измерений с градуировкой – 1 шт.;
15. Комплект СТ-ФОТО «Железо (общее (III), (II))» на 100 измерений с градуировкой – 1 шт.;
16. Комплект СТ-ФОТО «Аммоний» на 100 измерений с градуировкой – 1 шт.;
17. Комплект СТ-ФОТО «Марганец» на 100 измерений с градуировкой – 1 шт.;
18. Комплект СТ-ФОТО «Фосфат» на 100 измерений с градуировкой – 1 шт.;
19. Комплект СТ-ФОТО «Нитрат» на 100 измерений с градуировкой – 1 шт.;
20. Комплект СТ-ФОТО «Активный хлор свободный» на 100 измерений с градуировкой – 1 шт.;
21. Комплект СТ-ФОТО «Активный хлор общий» на 100 измерений с градуировкой – 1 шт.;
22. Комплект СТ-ФОТО «АПАВ» на 100 измерений с градуировкой – 1 шт.;
23. Комплект СТ-ФОТО «рН» на 100 измерений с градуировкой – 1 шт.;
24. Комплект СТ-ТИТР «Жесткость» на 100 измерений – 1 шт.;
25. Комплект СТ-ТИТР «Хлорид» на 100 измерений – 1 шт.;
26. Комплект СТ-ТИТР «Щелочность» на 100 измерений – 1 шт.;
27. Комплект СТ-ТИТР «Перманганатная окисляемость» на 100 измерений – 1 шт.;
28. Блок питания – 1 шт.;
29. Документация (Руководство по эксплуатации и Методика поверки) – 1 шт.
