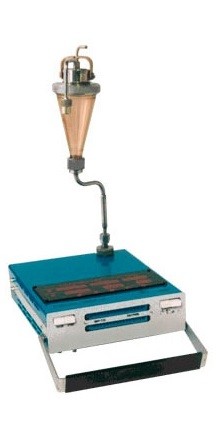

Прибор контроля чистоты жидкости ПКЖ-904А

Описание в PDF

Госреестр 11306-08
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель НИТИ-Тесар

ПКЖ-904А позволяет оперативно контролировать чистоту жидкостей в соответствии с требованиями ГОСТ 17216-2001.

Принцип действия прибора основан на преобразовании фотодиодом величины изменения светового потока, вызванного прохождением через него частиц загрязнений в электрические импульсы, величина которых пропорциональна размерам частиц загрязнений.

Прибор предназначен для:

измерения количества и гранулометрического состава частиц загрязнения, содержащихся в жидкости, в соответствии с ГОСТ 17216-2001;
определения эффективности работы очистного оборудования (стендов типа СОГ, фильтрационных установок и др.);
контроля качества промывки внутренних полостей деталей и агрегатов;
контроля чистоты жидкости в пробах и поток (квазипотоке).

Характеристика	Значение
Диапазон размеров измеряемых частиц, мкм	5-10, 10-25, 25-50, 50-100, 100-200, св. 200
Максимально измеряемая концентрация загрязнений, шт./100 см³	4,8x10⁶
в т.ч. с градацией по размерным диапазонам, шт./100 см³	1,5x10⁵
Сходимость показаний, %
при контроле в потоке	не хуже 5
последовательными пробами	не хуже 10
Параметры контролируемых жидкостей:
наибольшее допустимое давление на входе прибора, МПа	0,5
диапазон температур контролируемых жидкостей, ^оС	10-70
расход жидкости, см³/мин	100
Допустимое давление жидкости, МПа (кгс/см²), не более	0,5 (5)
Время готовности прибора к работе, мин, не более	5
Время непрерывной работы, ч, не более	8
Питание	переменное, 220 В, 50 Гц
Габаритные размеры, мм	350х225х200
Масса (без принадлежностей), кг, не более	3,5

1. Прибор контроля чистоты жидкости (встроенный датчик) ПКЖ-904А - 1 шт.;
2. Комплект ЗИП - 1 шт.;
3. Комплект эксплуатационной документации - 1 шт.;
4. Комплект упаковки - 1 шт.;
5. Методика поверки - 1 шт.
