Газоанализатор многокомпонентный АНГОР-С стационарный

Описание в PDF

Госреестр 40610-09
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель Информаналитика
Производство: Россия

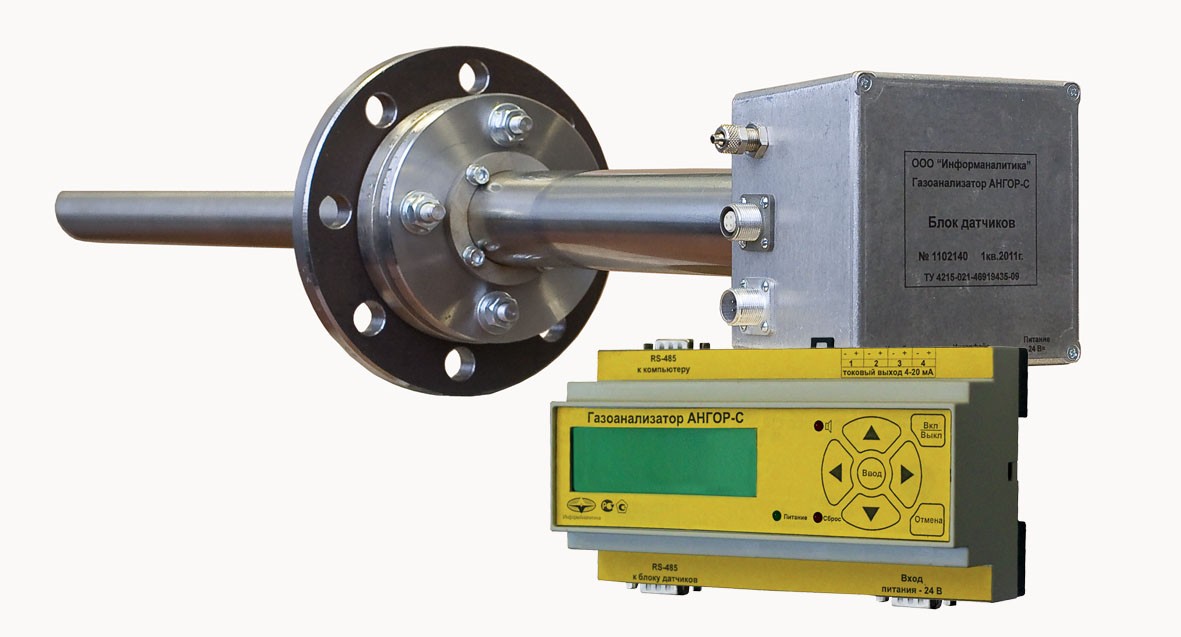

Стационарный быстродействующий газоанализатор «АНГОР-С»

Предназначен для измерения содержания О2, СО и NO в отходящих газах топливосжигающих установок.

Также «АНГОР-С» адаптирован для контроля и регулирования процессов газификация твёрдого топлива и органических отходов в установках получения биогаза (синтеза газа).

Применение в конструкции «АНГОР-С» высокотемпературных сенсоров позволяет оптимизировать процесс горения топлива (высокоэффективная оптимизация по CO и O2).

Газоанализатор служит для экологического контроля выбросов загрязняющих веществ, а также для управления системами снижения выбросов окислов азота (NO_x).

Объекты применения «АНГОР-С»:

Котельные и ТЭЦ;
Печи обжига;
Металлургические печи;
Печи коксования;
Стеклоплавильное производство;
Мусоросжигающие заводы.

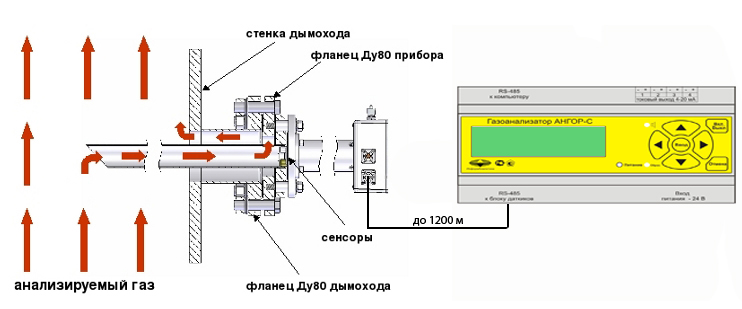

Состав газоанализатора «АНГОР-С» и схема динамического отбора проб:

Достоинства и преимущества «АНГОР-С»:

Измерения проводятся при температуре выше точки росы дымовых газов, что позволяет отказаться от использования громоздких и ненадежных систем пробоподготовки;
Высокое быстродействие (типично от 1 до 4 сек);
Устойчивость к отравлению датчиков органическими примесями благодаря использованию высокотемпературных твердотельных сенсоров;
Изменяемая пользователем длина пробоотборного зонда;
Возможность автоматической очистки входного фильтра;
Полная диагностика работоспособности и автоматизация калибровочных процедур в процессе эксплуатации;
Возможность проведения периодической поверки без демонтажа оборудования;
Автоматическая защита от перегрузок по концентрации и возможности выпадения конденсата;
Отсутствие электромеханических побудителей расхода пробы;
Формирование управляющих сигналов, совместимых с различными контроллерами и системами управления;
Реализован алгоритм регулирования режимов горения по CO и O₂ с использованием контроллеров СПЕКОН и КОНТАР;
Надёжная долговечная конструкция;
Малое потребление энергии;
Возможность работы на газовом, угольном, мазутном котле;
Минимальные сроки изготовления.

Диапазон измерений и основная погрешность:

Определяемый компонент	Диапазон показаний	Диапазон измерений	Абсолютная погрешность	Относительная погрешность
Кислород (О₂)	0 - 99 %	0 - 25 %	± 0,1 % (0 - 1) %	± 10% (1 - 25) %
Оксид углерода (CO)	0 - 20000 ppm	0 - 2500 ppm	± 45 ppm (0 - 300) ppm	± 15% (300 - 2000) ppm
Оксид азота (NO)	0 - 5000 ppm	0 - 1500 ppm	± 30 ppm (0 - 200) ppm	± 15% (200 - 1500) ppm

Характеристики	Значения
Условия эксплуатации газоанализаторов:
Температура окружающего воздуха	от 0 до +70 °С
Атмосферное давление	от 630 - 820 мм.рт.ст.
Относительная влажность окружающего воздуха	от 15 до 98%
Параметры анализируемой газовой смеси:
Температура	от 0 до +1000 °С
Разряжение	не более 80 мм.рт.ст.
влажность (по t° точки росы)	до +70 °С
Напряжение питания	=24 В, либо ~220 В, 50 Гц
Выходные сигналы	4-20 мА (гальванически развязанные)
Интерфейс связи	Modebus RTU (RS-485)
Габаритные размеры(без учета пробоотборного зонда)	диаметр 195 мм, длина 420 мм
Масса	8 кг
