Газоанализатор "ПОЛАР" (Одновременное измерение до 8-ми газов в промышленных выбросах)

Описание в PDF

Газоанализатор "ПОЛАР" - в футляре утепленного исполнения

Газоанализатор "ПОЛАР" - в футляре обычного исполнения

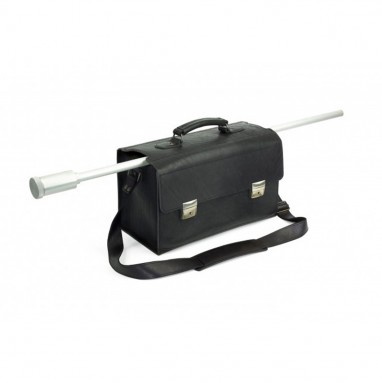

Газоанализатор "ПОЛАР" - с пробоотборным зондом в сумке для транспортировки

Госреестр 66314-16
Межповерочный интервал 12 месяцев
Гарантия 2 года
Производитель Промэкоприбор

Переносной многокомпонентный газоанализатор «Полар» предназначен для определения содержания загрязняющих веществ в промышленных выбросах топливосжигающих установок при проведении экологического контроля (государственного и производственного) или технологической настройки установок с целью оптимизации процесса горения топлива на предприятиях: теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической, металлургической, целлюлозно-бумажной, цементной и прочих отраслей промышленности.

№ 66314-16 в Государственном реестре средств измерений Российской Федерации
Имеет заключение МИНПРОМТОРГа о подтверждении производства промышленной продукции на территории Российской Федерации
Специальные модификации во взрывозащищенном исполнении, соответствующие требованиям Технического регламента Таможенного Союза ТР ТС 012/2011
Специальные модификации с обогреваемым корпусом с температурой эксплуатации до минус 40 °С
Одновременное измерение до 8-ми газов, а также определение температуры, давления (разрежения), скорости и объемного расхода газового потока
Пределы допускаемой основной относительной погрешности измерений не превышают ±(5-10) %
Встроенный дифференциальный манометр
Современный морозостойкий OLED дисплей
Передача данных по ИК, USB 2.0 и Wi-Fi интерфейсам
Допущен к применению в Республике Казахстан
Допущен к применению в Республике Беларусь
Допущен к применению в Республике Узбекистан

Назначение и область применения газоанализатора «Полар»

измерений объемной доли кислорода (О₂), массовой концентрации или объемной доли оксида углерода (СО), оксида азота (NO), диоксида азота (NO₂), сернистого ангидрида (SO₂), сероводорода (Н₂S), аммиака (NH₃) и углеводородов (СН) по метану (СН₄), пропану (С₃Н₈) или гексану (С₆Н₁₄) в отходящих газах стационарных и передвижных источников промышленных выбросов;
измерений или определения расчетным методом объемной доли диоксида углерода (СО₂);
определения расчетным методом объемной доли или массовой концентрации суммы оксидов азота (NO_X);
измерений температуры и избыточного давления (разрежения) газов;
измерений разности давлений газов;
определения расчетным методом скорости и объемного расхода газового потока при работе в комплекте с трубками напорными модификаций НИИОГАЗ и Пито;
индикации температуры окружающей среды;
определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива;
определения расчетным методом массового выброса загрязняющих веществ.

Область применения газоанализатора:

экологический контроль (государственный и производственный) стационарных и передвижных источников промышленных выбросов с целью определения массового выброса или массовой концентрации загрязняющих веществ (ЗВ);
испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию ЗВ, а также определения оптимального значения коэффициента избытка воздуха при работе на разных видах топлива и разных нагрузках (составление режимных карт);
испытания топочно-горелочных устройств с целью оптимизации режимов горения;
испытания газоочистного оборудования с целью определения снижения выбросов ЗВ.

Типы контролируемых установок:

стационарные паровые и водогрейные котельные установки;
промышленные установки сжигания;
стационарные газотурбинные установки (ГТУ);
стационарные двигатели внутреннего сгорания;
судовые двигатели.

Основные преимущества газоанализатора «Полар»

Высокая точность измерений

Благодаря использованию в газоанализаторах «Полар» датчиков с высокой чувствительностью, измерение концентраций определяемых компонентов выполняется с максимально возможной для электрохимического метода точностью (пределы допускаемой основной относительной погрешности ±(5-10) %).

Взрывозащищенное исполнение

Для эксплуатации во взрывоопасных зонах выпускаются специальные модификации газоанализаторов - «Полар Ex» и «Полар Ex Т», выполненные во взрывозащищенном исполнении.

Обогреваемый корпус

Для выполнения измерений при отрицательных температурах воздуха выпускаются специальные модификации газоанализаторов - «Полар Т» и «Полар Ех Т», имеющие встроенные элементы обогрева корпуса и морозостойкий OLED дисплей, обеспечивающие полноценную эксплуатацию приборов при температуре окружающей среды до минус 40 °С.

Измерение СО₂ и углеводородов

Газоанализаторы «Полар» могут оснащаться инфракрасными оптическими датчиками, позволяющими измерять содержание диоксида углерода (СО₂) и углеводородов в пересчете на метан (СН₄), пропан (С₃Н₈) или гексан (С₆Н₁₄).

Определение скорости и объемного расхода газового потока

При дополнительном оснащении напорной трубкой модификации НИИОГАЗ или Пито, с помощью газоанализаторов «Полар» могут определяться скорость (м/с) и объемный расход (м³/сек) газового потока.

Расчет массового выброса

В газоанализаторах «Полар» имеется дополнительная сервисная функция, позволяющая по результатам выполненных инструментальных измерений автоматически рассчитать массовый выброс загрязняющих веществ (г/сек).

Статистическая обработка результатов

Для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторах «Полар» имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени.

Память данных

Встроенная память данных газоанализаторов рассчитана для постоянного хранения 1980 записей. Впоследствии, записанные данные могут быть распечатаны на внешнем ИК-термопринтере или переданы на персональный компьютер или другие внешние устройства.

Документирование результатов

Внешний ИК-термопринтер, поставляемый по дополнительному заказу, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения (считывая данные из памяти прибора).

Передача данных

Записанные в память газоанализаторов данные могут быть переданы на персональный компьютер или другие внешние устройства по ИК, USB 2.0 и Wi-Fi (опция) интерфейсам.

Методическое обеспечение

В комплект поставки газоанализаторов «Полар» входит полный комплект технической документации: паспорт, руководство по эксплуатации и методика поверки, разработанные и утвержденные в установленном порядке.

Принадлежности и аксессуары

По желанию заказчика приборы могут комплектоваться пробоотборными зондами и напорными трубками модификаций НИИОГАЗ (от 500 до 2500 мм) и Пито (от 500 до 2000 мм), а также дополнительным противопылевым металлокерамическим фильтром.

В комплект поставки могут также входить газовые смеси в баллонах под давлением, предназначенные для периодической градуировки (корректировки показаний) и поверки газоанализаторов в процессе эксплуатации.

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений содержания газовых компонентов:

Определяемый компонент	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности (на участке диапазона измерений)
Определяемый компонент	Диапазон измерений содержания определяемого компонента	абсолютной	относительной
Кислород (O₂)	от 0 до 25 % об. доли	±0,2 % об. доли	–
Оксид углерода (CO)	от 0 до 500 мг/м³	±2,5 мг/м³ (от 0 до 50 мг/м³ включ.)	±5 % (св. 50 до 500 мг/м³)
	от 0 до 5000 мг/м³	±6 мг/м³ (от 0 до 120 мг/м³ включ.)	±5 % (св. 120 до 5000 мг/м³)
	от 0 до 12500 мг/м³	±12 мг/м³ (от 0 до 240 мг/м³ включ.)	±5 % (св. 240 до 12500 мг/м³)
	от 0 до 50 г/м³	±0,06 г/м³ (от 0 до 1,2 г/м³ включ.)	±5 % (св. 1,2 до 50 г/м³)
	от 0 до 100 г/м³	±0,12 г/м³ (от 0 до 2,4 г/м³ включ.)	±5 % (св. 2,4 до 100 г/м³)
Оксид азота (NO)	от 0 до 400 мг/м³	±3 мг/м³ (от 0 до 60 мг/м³ включ.)	±5 % (св. 60 до 400 мг/м³)
	от 0 до 2000 мг/м³	±5 мг/м³ (от 0 до 100 мг/м³ включ.)	±5 % (св. 100 до 2000 мг/м³)
	от 0 до 4000 мг/м³	±10 мг/м³ (от 0 до 200 мг/м³ включ.)	±5 % (св. 200 до 4000 мг/м³)
	от 0 до 5500 мг/м³	±15 мг/м³ (от 0 до 150 мг/м³ включ.)	±10 % (св. 150 до 5500 мг/м³)
Диоксид азота (NO₂)	от 0 до 100 мг/м³	±4 мг/м³ (от 0 до 80 мг/м³ включ.)	±5 % (св. 80 до 100 мг/м³)
	от 0 до 500 мг/м³	±6 мг/м³ (от 0 до 120 мг/м³ включ.)	±5 % (св. 120 до 500 мг/м³)
	от 0 до 1000 мг/м³	±10 мг/м³ (от 0 до 200 мг/м³ включ.)	±5 % (св. 200 до 1000 мг/м³)
Сумма оксидов азота (NO_X) (по расчету) в пересчете на NO₂	от 0 до 700 мг/м³ (для каналов: NO от 0 до 400 мг/м³ NO₂ от 0 до 100 мг/м³)	±5 мг/м³ (от 0 до 70 мг/м³ включ.)	±7 % (св. 70 до 700 мг/м³)
	от 0 до 1100 мг/м³ (для каналов: NO от 0 до 400 мг/м³ NO₂ от 0 до 500 мг/м³)	±7 мг/м³ (от 0 до 100 мг/м³ включ.)	±7 % (св. 100 до 1100 мг/м³)
	от 0 до 3150 мг/м³ (для каналов: NO от 0 до 2000 мг/м³ NO₂ от 0 до 100 мг/м³)	±7 мг/м³ (от 0 до 100 мг/м³ включ.)	±7 % (св. 100 до 3150 мг/м³)
	от 0 до 3550 мг/м³ (для каналов: NO от 0 до 2000 мг/м³ NO₂ от 0 до 500 мг/м³)	±8 мг/м³ (от 0 до 115 мг/м³ включ.)	±7 % (св. 115 до 3550 мг/м³)
	от 0 до 6600 мг/м³ (для каналов: NO от 0 до 4000 мг/м³ NO₂ от 0 до 500 мг/м³)	±12 мг/м³ (от 0 до 170 мг/м³ включ.)	±7 % (св. 170 до 6600 мг/м³)
	от 0 до 7100 мг/м³ (для каналов: NO от 0 до 4000 мг/м³ NO₂ от 0 до 1000 мг/м³)	±15 мг/м³ (от 0 до 215 мг/м³ включ.)	±7 % (св. 215 до 7100 мг/м³)
	от 0 до 9400 мг/м³ (для каналов: NO от 0 до 5500 мг/м³ NO₂ от 0 до 1000 мг/м³)	±18 мг/м³ (от 0 до 150 мг/м³ включ.)	±12 % (св. 150 до 9400 мг/м³)
	см. Примечание 1	не нормированы
Сернистый ангидрид (SO₂)	от 0 до 300 мг/м³	±6 мг/м³ (от 0 до 120 мг/м³ включ.)	±5 % (св. 120 до 300 мг/м³)
	от 0 до 5000 мг/м³	±15 мг/м³ (от 0 до 300 мг/м³ включ.)	±5 % (св. 300 до 5000 мг/м³)
	от 0 до 15000 мг/м³	±25 мг/м³ (от 0 до 500 мг/м³ включ.)	±5 % (св. 500 до 15000 мг/м³)
Сероводород (H₂S)	от 0 до 100 мг/м³	±3 мг/м³ (от 0 до 60 мг/м³ включ.)	±5 % (св. 60 до 100 мг/м³)
	от 0 до 500 мг/м³	±5 мг/м³ (от 0 до 100 мг/м³ включ.)	±5 % (св. 100 до 500 мг/м³)
	от 0 до 1000 мг/м³	±10 мг/м³ (от 0 до 200 мг/м³ включ.)	±5 % (св. 200 до 1000 мг/м³)
Аммиак (NH₃)	от 0 до 1000 мг/м³	±20 мг/м³ (от 0 до 200 мг/м³ включ.)	±10 % (св. 200 до 1000 мг/м³)
Диоксид углерода (CO₂)	от 0 до 20 % об. доли (ИК-датчик)	±0,5 % об. доли (от 0 до 5 % об. доли включ.)	±10 % (св. 5 до 20 % об. доли)
	от 0 до 30 % об. доли (ИК-датчик)	±0,75 % об. доли (от 0 до 7,5 % об. доли включ.)	±10 % (св. 7,5 до 30 % об. доли)
	от 0 до 60 % об. доли (ИК-датчик)	±1,5 % об. доли (от 0 до 15 % об. доли включ.)	±10 % (св. 15 до 60 % об. доли)
	от 0 до 100 % об. доли (ИК-датчик)	±2,5 % об. доли (от 0 до 25 % об. доли включ.)	±10 % (св. 25 до 100 % об. доли)
	см. Примечание 2	не нормированы
Углеводороды по метану (СН₄)	от 0 до 5 % об. доли (ИК-датчик)	±0,1 % об. доли (от 0 до 1,0 % об. доли включ.)	±10 % (св. 1,0 до 5 % об. доли)
	от 0 до 20 % об. доли (ИК-датчик)	±0,4 % об. доли (от 0 до 4 % об. доли включ.)	±10 % (св. 4 до 20 % об. доли)
	от 0 до 100 % об. доли (ИК-датчик)	±1,0 % об. доли (от 0 до 10 % об. доли включ.)	±10 % (св. 10 до 100 % об. доли)
Углеводороды по пропану (С₃Н₈)	от 0 до 2,0 % об. доли (ИК-датчик)	±0,04 % об. доли (от 0 до 0,4 % об. доли включ.)	±10 % св. 0,4 до 2,0 % об. доли)
Углеводороды по гексану (С₆Н₁₄)	от 0 до 1,0 % об. доли (ИК-датчик)	±0,02 % об. доли (от 0 до 0,2 % об. доли включ.)	±10 % (св. 0,2 до 1,0 % об. доли)
Примечания: Метрологические характеристики, указанные для канала NO_Х, действительны только при наличии в газоанализаторе каналов измерения NO и NO₂. В случае, если в приборе установлен только датчик NO, либо датчик NO₂ неисправен, характеристики по каналу NO_Х не нормированы (работа в режиме индикатора). Метрологические характеристики, указанные для канала СО₂, действительны только при наличии в газоанализаторе датчика СО₂. В случае, если в приборе отсутствует датчик СО₂, характеристики по каналу СО₂ не нормированы, так как определение диоксида углерода проводится в данном случае расчетным методом (работа в режиме индикатора). Пересчет объемной доли (млн^-1) в массовую концентрацию компонента (мг/м³) проводится с приведением к нормальным условиям: температура 0 ^оС, атмосферное давление 101,3 кПа.

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений физических параметров газов:

Определяемый параметр	Диапазон измерений	Пределы допускаемой основной погрешности (на участке диапазона измерений)
Определяемый параметр	Диапазон измерений	абсолютной	относительной
Температура газов	от -20 до +800 °С	±2 °С (от -20 до +200 °С включ.)	±1 % (св. +200 до +800 °С)
Температура газов	от -20 до +1100 °С	±2 °С (от -20 до +200 °С включ.)	±1 % (св. +200 до +1100 °С)
Избыточное давление (разрежение) газов	от -50 до +50 гПа	±0,2 гПа	–
Разность давлений газов	от 0 до 20 гПа	±0,015 гПа (от 0 до 1 гПа включ.) ±(0,01+0,005·Р) гПа (св. 1 до 20 гПа)	–
Расчетные параметры	скорость и объемный расход газового потока, массовый выброс ЗВ, коэффициент избытка воздуха (альфа), коэффициент потерь тепла, КПД сгорания топлива
Примечание - Р - измеренное значение разности давлений газов, гПа.

Технические характеристики

Техническая характеристика	Значение
Исполнение	общепромышленное невзрывозащищенное (модификации «Полар» и «Полар Т») взрывозащищенное (модификации «Полар Ех» и «Полар Ех Т»)
Маркировка взрывозащиты	1Ex ib [ia Ga] IIC T4 Gb X (исполнения без оптических датчиков) 1Ex d ib [ia Ga] IIC T4 Gb X (исполнения с оптическими датчиками)
Электропитание	от встроенной Li-ion аккумуляторной батареи номинальным напряжением 8,4 В и емкостью 4,4 А·ч, либо от однофазной сети переменного тока напряжением (220±22) В и частотой (50±1) Гц через внешний блок питания, входящий в комплект поставки
Способ отбора газовой пробы	принудительный, с помощью встроенного побудителя расхода производительностью 0,8 дм³/мин
Время непрерывной работы без подзарядки аккумуляторной батареи	не менее 20 ч (при температуре окружающей среды не ниже +5 °C)
Время заряда аккумуляторной батареи	не более 5 ч
Дисплей	LCD или OLED графический дисплей с разрешением 128х64 пикселей
Память результатов	встроенная, емкость 99 блоков (1980 записей)
Печать результатов	внешний ИК-термопринтер
Вывод результатов на ПК	интерфейс USB 2.0
Безпроводной интерфейс (опция)	Wi-Fi (кроме модификаций «Полар Ex» и «Полар Ex T»)
Габаритные размеры (ДхВхШ)	не более 148х164х80 мм
Масса	не более 1,5 кг (в базовом комплекте - не более 5,5 кг)
Диапазон рабочих температур	от 0 до +45 °С (модификации «Полар» и «Полар Ех») от -40 до +45 °С (модификации «Полар Т» и «Полар Ех Т»)

1. Газоанализатор «Полар», без принтера - 1 шт.;
2. Ручка пробоотборного зонда в комплекте с пробоотборным шлангом, длина шланга 2,5 м (по заказу – до 5 м) - 1 шт.;
3. Трубка пробоотборного зонда со встроенным термопреобразователем с длиной погружной части 740 мм и диапазоном измерений от -20 °С до +800 °С, в комплекте с упорным конусом, футляром для хранения и чехлом для транспортировки - 1 шт.;
4. Влагоотделитель - 1 шт.;
5. Внешний фильтр очистки пробы - 1 шт.;
6. Блок питания / зарядное устройство - 1 шт.;
7. Футляр с ремнем для переноски прибора, кожаный (для модификаций с индексами «Т» и «Ех Т» утепленный) - 1 шт.;
8. Сумка с ремнем для транспортировки прибора и принадлежностей, кожаная - 1 шт.;
9. Комплект документации (паспорт, руководство по эксплуатации, методика поверки, свидетельство о первичной поверке, копии имеющихся сертификатов) - 1 компл.
