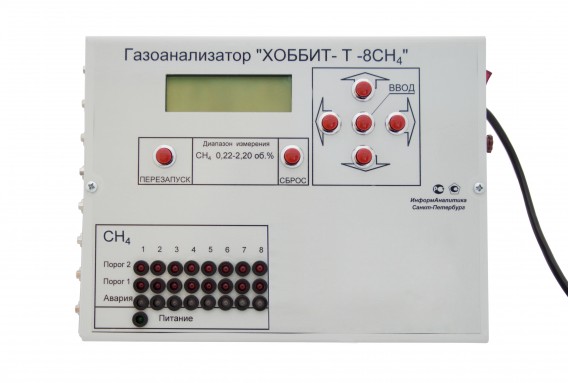

Газоанализатор метана Хоббит-Т-CH4 стационарный исполнение "И21"

Описание в PDF

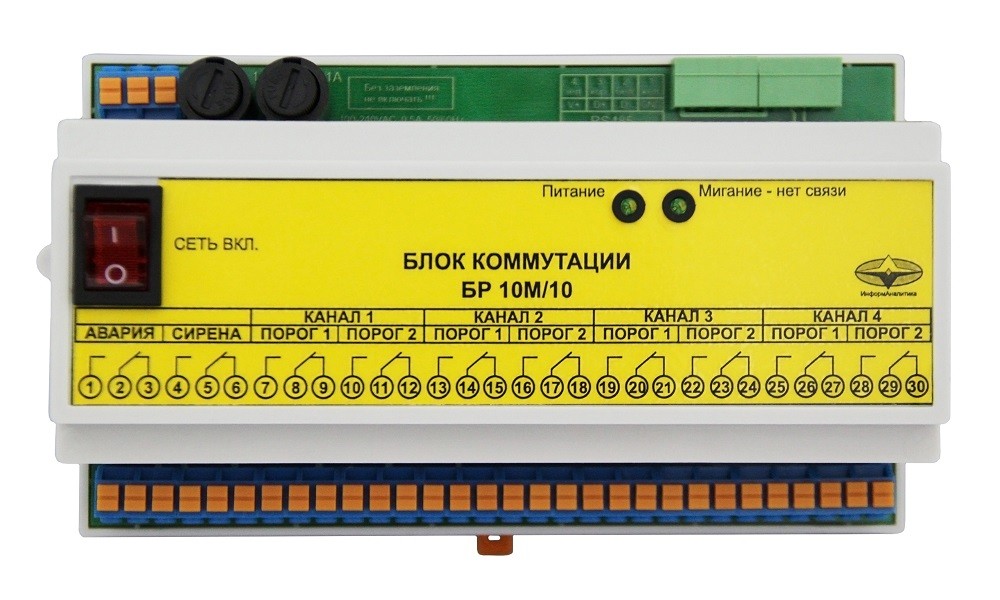

Газоанализатор метана Хоббит-Т-CH4 стационарный исполнение "И21" - блок коммутации

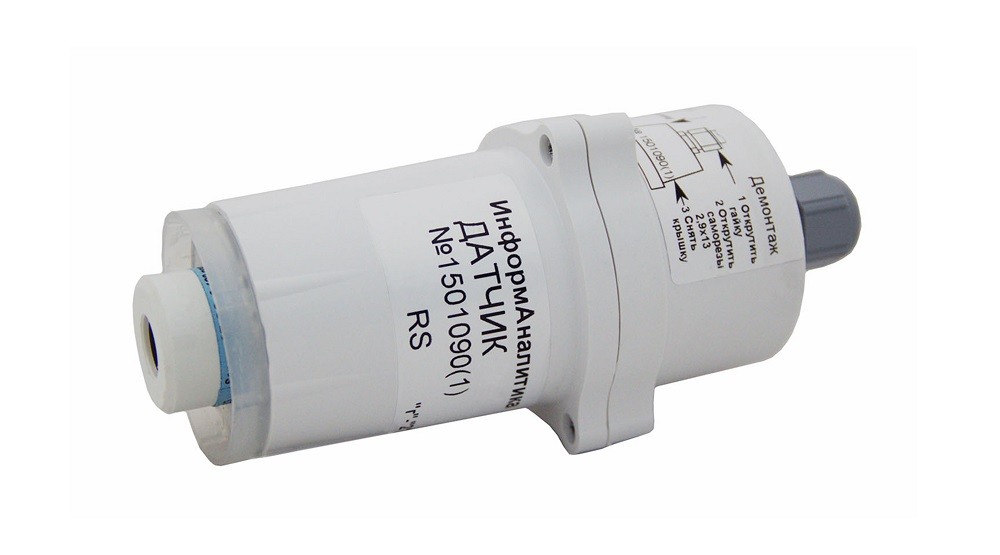

Газоанализатор метана Хоббит-Т-CH4 стационарный исполнение "И21" - датчик

Гарантия 1 год
Производитель Информаналитика
Производство: Россия

Газоанализатор метана Хоббит-Т-CH₄ стационарный исполнение "И21" - предназначен для автоматического непрерывного контроля довзрывоопасных концентраций суммы горючих газов и паров, приведенной к метану в воздухе рабочей зоны и сигнализации о превышении допустимых пределов содержания горючего газа в воздухе.

Исполнение: стационарные газоанализаторы

Индикация показаний:

цифровая (на ЖК-дисплее);
световая;
звуковая;

Число датчиков [каналов] на один блок индикации: до 16

Длина кабеля между датчиком и блоком индикации: до 1200 м

Соответствие требованиям:

ГОСТ 12.1.005-88 / ГОСТ 13320-81 / ГОСТ Р МЭК 61207.1.2009
ТР ТС 004/2011, ТР ТС 020/2011
(ТУ-ГАЗ-86, ПБ 09-560-03, ПБ 12-368-00)

Особенности Газоанализатора метана Хоббит-Т-CH₄ стационарного исполнение "И21":

низкая стоимость
до 16-ти каналов (датчиков) контроля СН₄
комплектуется блоком (блоками) реле БР10М с возможностью программирования логики срабатывания реле
цифровой выход для интеграции в системы АСУ ТП и системы диспетчеризации
различные варианты исполнения блоков датчиков позволяют их использование в помещениях со сложными климатическими условиями
возможность подключения датчиков по схеме "Звезда"(каждый Датчик подключен к Блоку индикации отдельным кабелем) или "Гирлянда"(комплектуется монтажными коробками МКБ, возможно подключение Датчиков «шлейфом»)
встроенная память с журналом записи событий и результатов измерений

Характеристики	Значения
Индикация показаний	Цифровая по каждому каналу (графический ЖК-дисплей с подсветкой)
Индикация срабатывания сигнализации блок индикации блок датчика	световая, звуковая, цифровая (по вых. RS485) световая
Рабочий диапазон температур	от -40^oС до +50^oС
Потребляемая мощность на точку контроля, не более	5Вт
Напряжение питания	220 В, 50 Гц
Степень защиты оболочки блок индикации блок коммутации БР10М блок датчика	IP50 IP50 IP54 (по умолчанию) IP65
Типы применяемых сенсоров	термокаталитические (СН₄)
Управление внешними устройствами (блок коммутации и питания БР10М)	"сухие" контакты реле нагрузочная способность 220В 2А
Цифровой выход	RS-485(по умолчанию) или RS-232 протокол Modbus RTU
Аналоговый выход	0-5 мА (по умолчанию) или 4-20 мА, общий "+" (общий "-" по запросу)

Диапазон показаний:

CH₄	0 - 2,55 об.%

Диапазон измерений:

CH₄	0,22 - 2,20 об.%

Пороги срабатывания сигнализации по каналам:

CH₄*	0,44 об.% и 0,88 об.% / 10 и 20% НКПР
* - в стационарных газоанализаторах «Хоббит-Т» 1 порог обязателен, 2 и 3 пороги могут быть изменены и установлены по заказу клиента в пределах диапазона измерения.

Масса:

блока индикации, не более	3500 г
блока коммутации БР10М, не более	700 г
блока датчика, не более	100 г

Габариты:

блока индикации, не более	260x240x120 мм
блока коммутации, не более	156x86x58 мм
блока датчика, не более	Ø50х165 мм

1. Блок индикации Хоббит-Т-CH4 - 1 шт.;
2. Блок(и) датчиков - 1 шт.;
3. Блок питания и коммутации БР10М - 1 шт.;
4. Комплект разъемов и аксессуаров для монтажа - 1 шт.;
5. Руководство по эксплуатации и паспорт с отметкой о первичной поверке - 1 шт.
