Газоанализатор для канализационных-насосных станций Хоббит-Т с индикацией стационарный

Описание в PDF

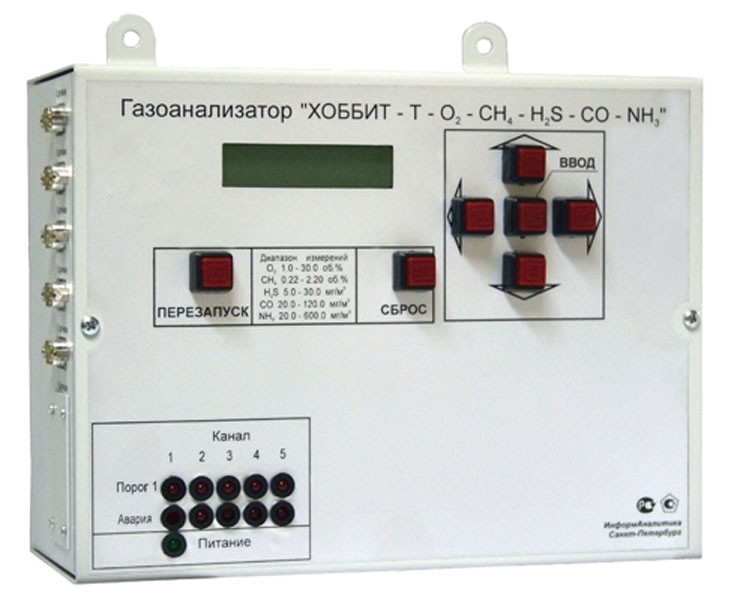

Хоббит-Т для канализационных-насосных станций

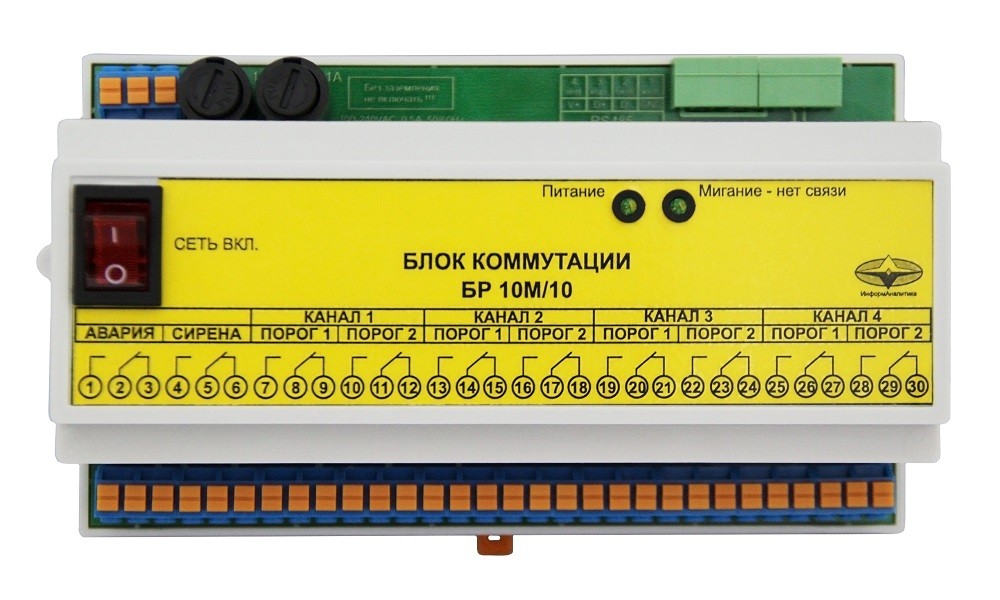

Хоббит-Т для канализационных-насосных станций - блок коммутации

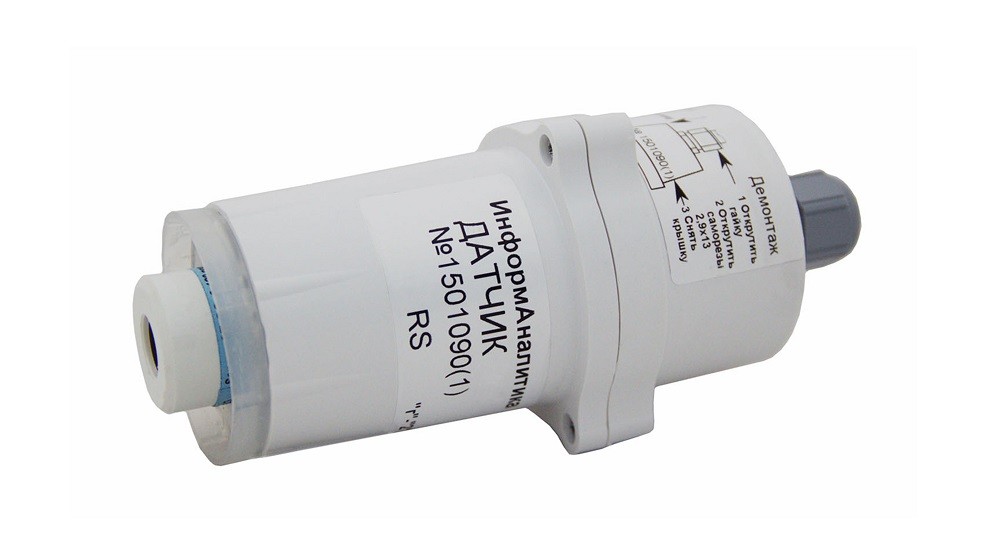

Хоббит-Т для канализационных-насосных станций - датчик

Гарантия 1 год
Производитель Информаналитика
Производство: Россия

Газоанализатор для канализационных-насосных станций Хоббит-Т с индикацией стационарный - предназначен для контроля нормального содержания кислорода, а также опасной загазованности воздуха рабочей зоны горючими газами, сероводородом, угарным газом, аммиаком и другими опасными газами.

Исполнение: стационарное И21

Индикация показаний:

цифровая (на ЖК-дисплее);
световая;
звуковая;

Число датчиков [каналов] на один блок индикации: до 16

Длина кабеля между датчиком и блоком индикации: до 1200 м

Соответствие требованиям: ГОСТ 13320-81, ТР ТС 004/2011, ТР ТС 020/2011

Особенности Газоанализатор для канализационных-насосных станций Хоббит-Т:

низкая стоимость
до 16-ти каналов (датчиков) контроля различных газов
комплектуется блоком (блоками) реле БР10М с возможностью программирования логики срабатывания реле
цифровой выход для интеграции в системы АСУ ТП и системы диспетчеризации
исполнение блоков датчиков позволяет их использование в помещениях со сложными климатическими условиями
возможность подключения датчиков по схеме "Звезда" (каждый Датчик подключен к Блоку индикации отдельным кабелем) или "Гирлянда"(комплектуется монтажными коробками МКБ, возможно подключение Датчиков «шлейфом»)
встроенная память с журналом записи событий и результатов измерений

Индикация показаний	Цифровая по каждому каналу (графический ЖК-дисплей с подсветкой)
Индикация срабатывания сигнализации блок индикации блок датчика	световая, звуковая, цифровая (по вых. RS485) световая
Рабочий диапазон температур	от -40^oС до +50^oС
Потребляемая мощность на точку контроля, не более	5Вт
Напряжение питания	220 В, 50 Гц
Степень защиты оболочки блок индикации блок коммутации БР10М блок датчика	IP50 IP50 исполнение "для КНС" (IP65 + подогрев сенсора)
Типы применяемых сенсоров	электрохимические (О₂, СО, NH₃, Cl₂, H₂S, SО₂, HF) термокаталитические (СН₄, С₃Н₈, С₆Н₁₄, Н₂) оптические (СO₂)
Управление внешними устройствами (блок коммутации и питания БР10М)	"сухие" контакты реле нагрузочная способность 220В 2А
Цифровой выход	RS-485(по умолчанию) или RS-232 протокол Modbus RTU
Аналоговый выход	0-5 мА (по умолчанию) или 4-20 мА, общий "+" (общий "-" по запросу)

Диапазон показаний:

O₂	0 - 36 об. %
CH₄	0 - 2,55 об.%
C₃H₈	0 - 1,00 об.%
C₆H₁₄	0 - 25,5 мг/л
H₂	0 - 2,55 об.%
CO	0 - 150 мг/м³
H₂S	0 - 36,0 мг/м³
SO₂	0 - 120 мг/м³
Cl₂	0 - 36,0 мг/м³
NH₃	0 - 700 мг/м³
CO₂	0 - 6,0 об.%
HF	0 - 3,5 мг/м³

Диапазон измерений:

O₂	1,0 - 30,0 об. %
CH₄	0,22 - 2,20 об.%
C₃H₈	0,09 - 0,85 об.%
C₆H₁₄	1,8 - 17,5 мг/л
H₂	0,20 - 2,00 об.%
CO	20 - 120 мг/м³
H₂S	5,0 - 30,0 мг/м³
SO₂	10 - 100 мг/м³
Cl₂	1,0 - 25,0 мг/м³
NH₃	20 - 600 мг/м³
CO₂	0,1 - 5,0 об.%
HF	0,5 - 3,0 мг/м³

Пороги срабатывания сигнализации по каналам:

O₂*	18об.% на понижение
CH₄*	0,44 об.% / 10% НКПР
C₃H₈*	0,17 об.% / 10% НКПР
C₆H₁₄*	3,5 мг/л / 10% НКПР
H₂*	0,4 об.% / 10% НКПР
CO*	20 мг/м₃ / 1 ПДК
H₂S*	10 мг/м³ / 1 ПДК
SO₂*	10 мг/м³ / 1 ПДК
Cl₂*	1 мг/м³ / 1 ПДК
NH₃*	20 мг/м³ / 1 ПДК
CO₂*	0,5 об.%
HF*	0,5 мг/м³ / 1 ПДК
* - в стационарных газоанализаторах «Хоббит-Т» в исполнении для КНС "по умолчанию" устанавливается 1 порог срабатывания сигнализации , 2 и 3 пороги могут быть установлены по заказу клиента в пределах диапазона измерения.

Масса:

блока индикации, не более	3500 г
блока коммутации БР10М, не более	700 г
блока датчика, не более	100 г

Габариты:

блока индикации, не более	260x240x120 мм
блока коммутации, не более	156x86x58 мм
блока датчика, не более	Ø50х165 мм

1. Блок индикации - 1 шт.;
2. Блок(и) датчиков - 1 шт.;
3. Блок(и) коммутации БР10М - 1 шт.;
4. Комплект разъемов и аксессуаров для монтажа - 1 шт.;
5. Руководство по эксплуатации и паспорт с отметкой о первичной поверке - 1 шт.
