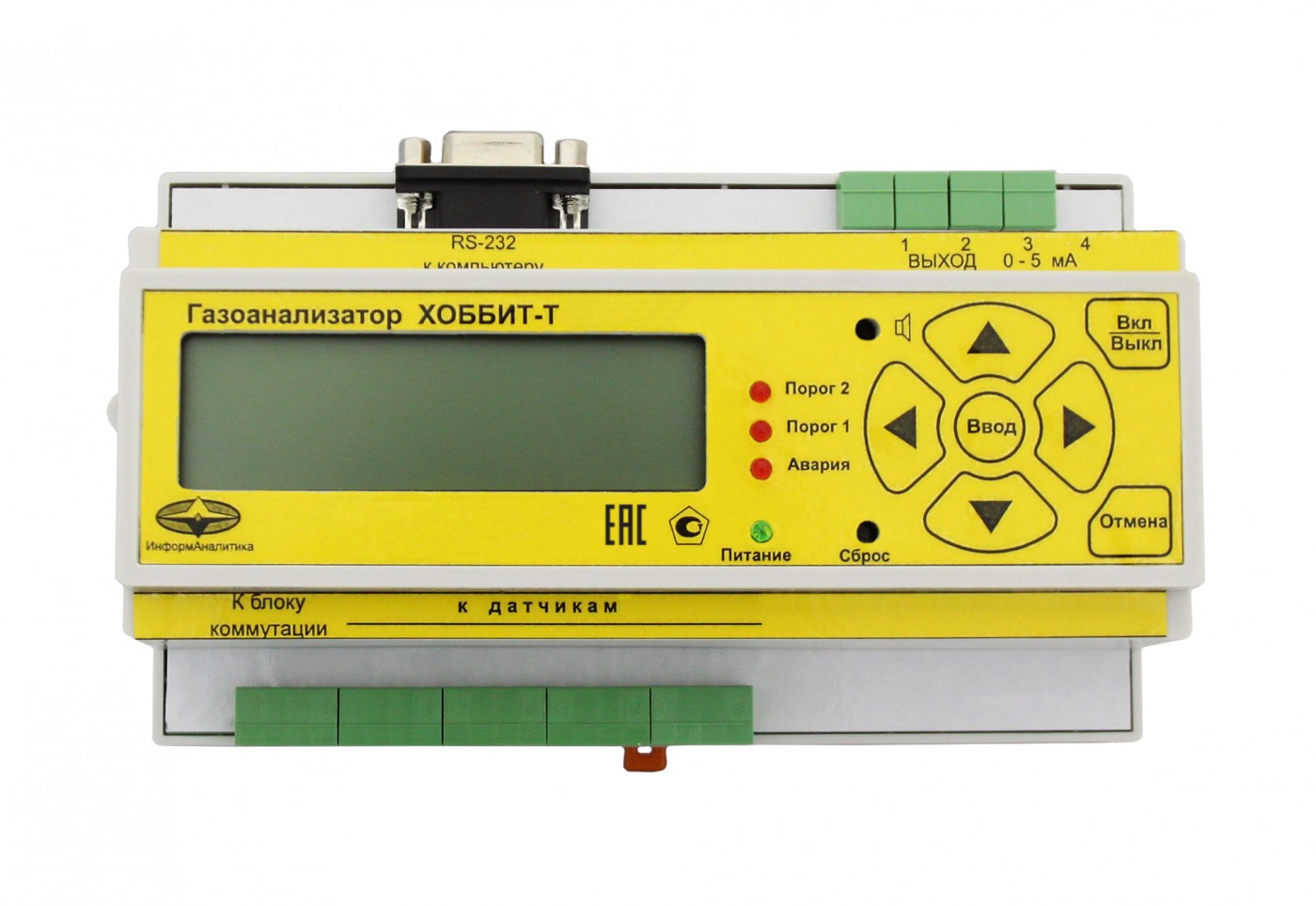

Хоббит-Т-формула горючего газа стационарный с креплением на DIN-рейку

Описание в PDF

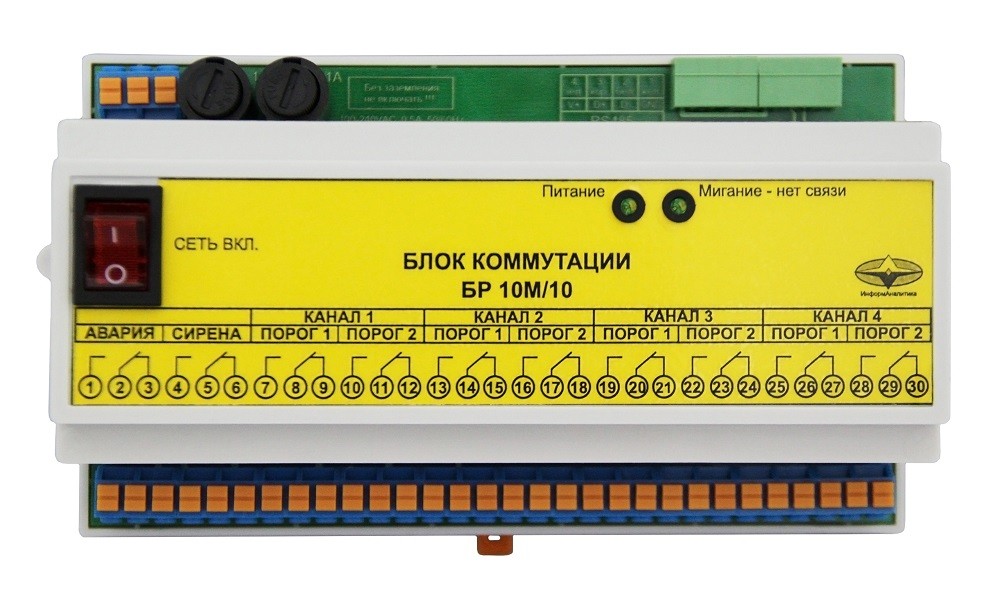

Хоббит-Т-формула горючего газа стационарный с креплением на DIN-рейку - блок коммутации

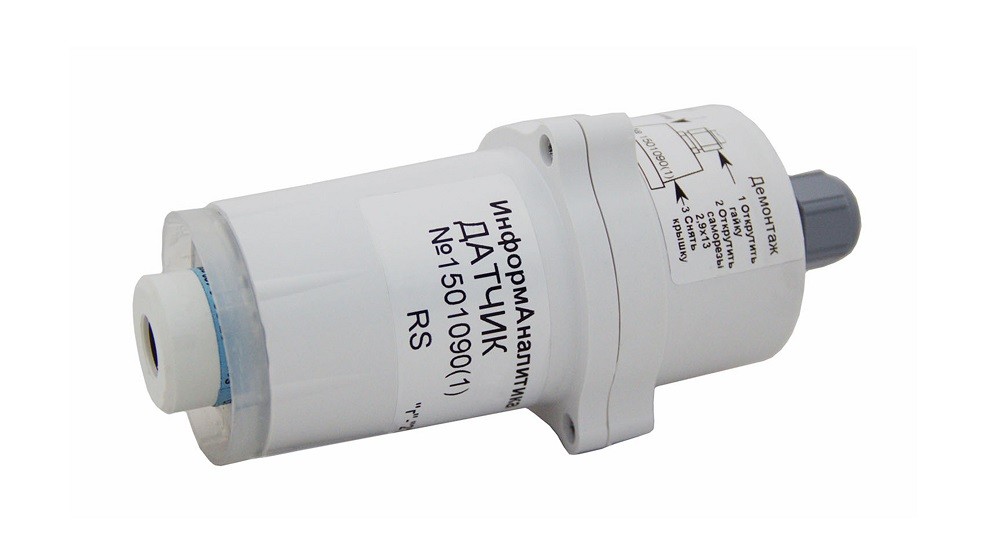

Хоббит-Т-формула горючего газа стационарный с креплением на DIN-рейку - датчик

Гарантия 1 год
Производитель Информаналитика
Производство: Россия

Хоббит-Т-формула горючего газа стационарный с креплением на DIN-рейку - предназначен для контроля содержания суммы горючих газов в воздухе рабочей зоны с градуировкой по одному из них (CH4, C3H8, C6H14, H2)

Исполнение: стационарное И22

Индикация показаний:

цифровая (на ЖК-дисплее);
световая;
звуковая;

Число датчиков [каналов] на один блок индикации: до 4

Длина кабеля между датчиком и блоком индикации: до 1200 м

Соответствие требованиям: ГОСТ 13320-81

Особенности газоанализатора Хоббит-Т-формула горючего газа:

низкая стоимость
малые масса и габариты
комплектуется блоком реле БР10М с возможностью программирования логики срабатывания реле
цифровой выход для интеграции в системы АСУ ТП и системы диспетчеризации
различные варианты исполнения блоков датчиков позволяют их использование в помещениях со сложными климатическими условиями
удобны, когда в ходе эксплуатации необходим оперативный монтаж/демонтаж блоков газоанализатора
встроенная память с журналом записи событий и результатов измерений

Характеристики	Значения
Индикация показаний	Цифровая по каждому каналу (графический ЖК-дисплей с подсветкой)
Индикация срабатывания сигнализации блок индикации блок датчика	световая, звуковая, цифровая (по вых. RS485) световая
Рабочий диапазон температур	от -40^oС до +50^oС
Потребляемая мощность на точку контроля, не более	5Вт
Напряжение питания	220 В, 50 Гц
Степень защиты оболочки блок индикации блок коммутации БР10М блок датчика	IP50 IP50 IP54 (по умолчанию) IP65 исполнение "для КНС" исполнение "для морозильных камер"
Типы применяемых сенсоров	термокаталитические (СН₄, С₃Н₈, С₆Н₁₄, Н₂) оптические (СН₄)
Управление внешними устройствами (блок коммутации и питания БР10М)	"сухие" контакты реле нагрузочная способность 220В 2А
Цифровой выход	RS-485(по умолчанию) или RS-232 протокол Modbus RTU
Аналоговый выход	0-5 мА (по умолчанию) или 4-20 мА, общий "+" (общий "-" по запросу)

Диапазон показаний:

CH₄	0 - 2,55 об.%
C₃H₈	0 - 1,00 об.%
C₆H₁₄	0 - 25,5 мг/л
H₂	0 - 2,55 об.%

Диапазон измерений:

CH₄	0,22 - 2,20 об.%
C₃H₈	0,09 - 0,85 об.%
C₆H₁₄	1,8 - 17,5 мг/л
H₂	0,20 - 2,00 об.%

Пороги срабатывания сигнализации по каналам:

CH₄*	0,44 об.% и 0,88 об.% / 10 и 20% НКПР
C₃H₈*	0,17 об.% и 0,34 об.% / 10 и 20% НКПР
C₆H₁₄*	3,5 мг/л и 7,0 мг/л / 10 и 20% НКПР
H₂*	0,4 об.% и 0,8 об.% / 10 и 20% НКПР
* - в стационарных газоанализаторах «Хоббит-Т» 1 порог обязателен, 2 и 3 пороги могут быть изменены и установлены по заказу клиента в пределах диапазона измерения.

Масса:

блока индикации, не более	300 г
блока питания и коммутации БР10М, не более	700 г
блока датчика, не более	100 г

Габариты:

блока индикации, не более	170x100x60 мм
блока питания и коммутации БР10М, не более	170x100x60 мм
блока датчика, не более	Ø74х150 мм

1. Блок индикации - 1 шт.;
2. Блок(и) датчиков - 1 шт.;
3. Блок питания и коммутации БР10М - 1 шт.;
4. Комплект разъемов и аксессуаров для монтажа - 1 шт.
