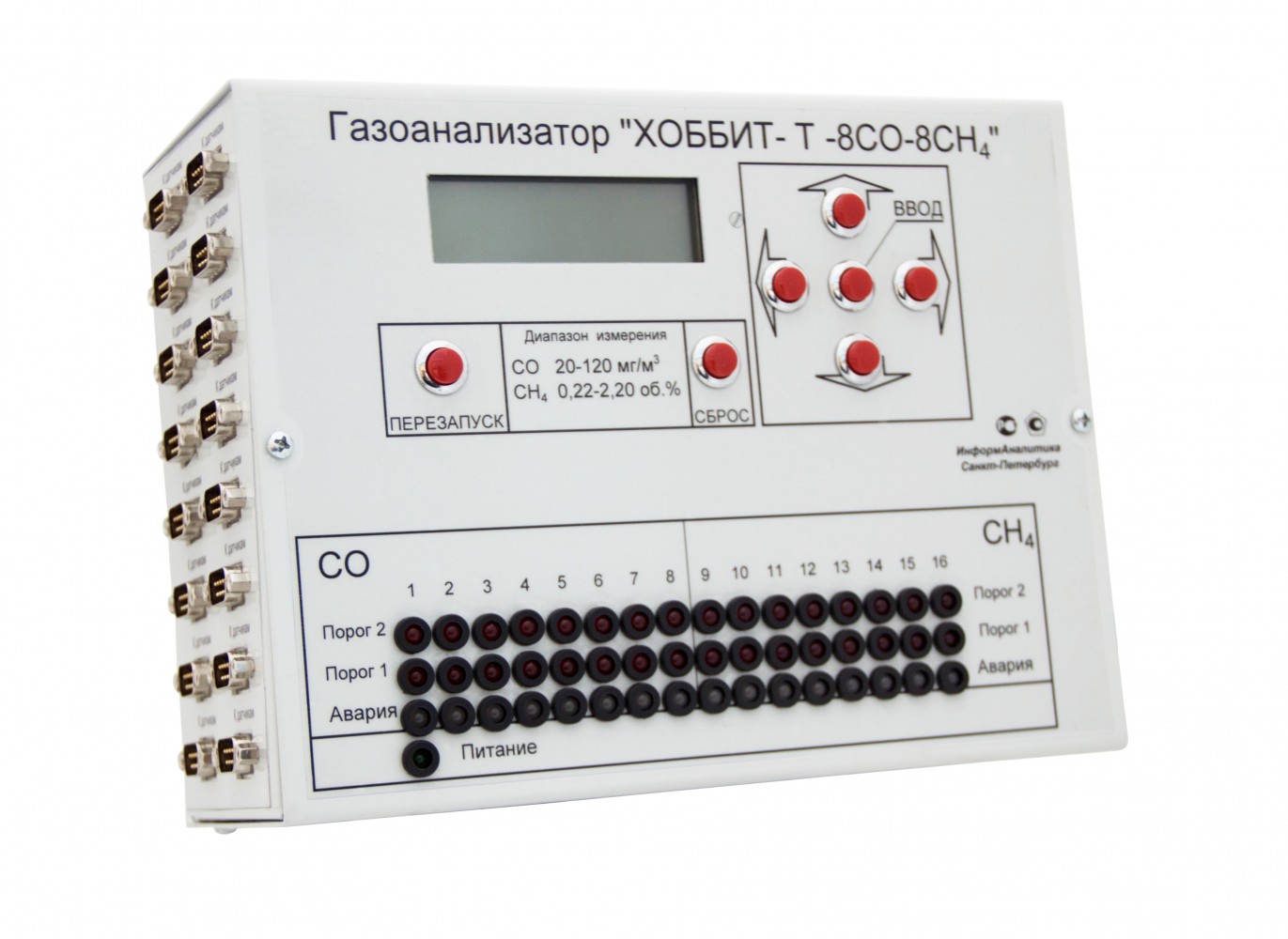

Стационарный газоанализатор Хоббит-Т, исполнение "И21"

Описание в PDF

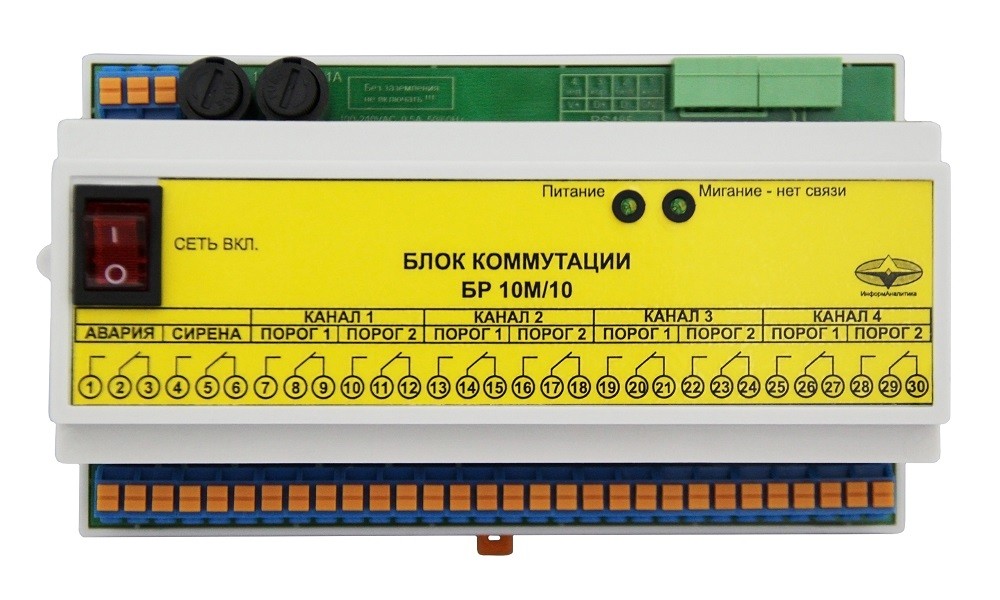

Стационарный газоанализатор Хоббит-Т, исполнение "И21" - блок коммутации

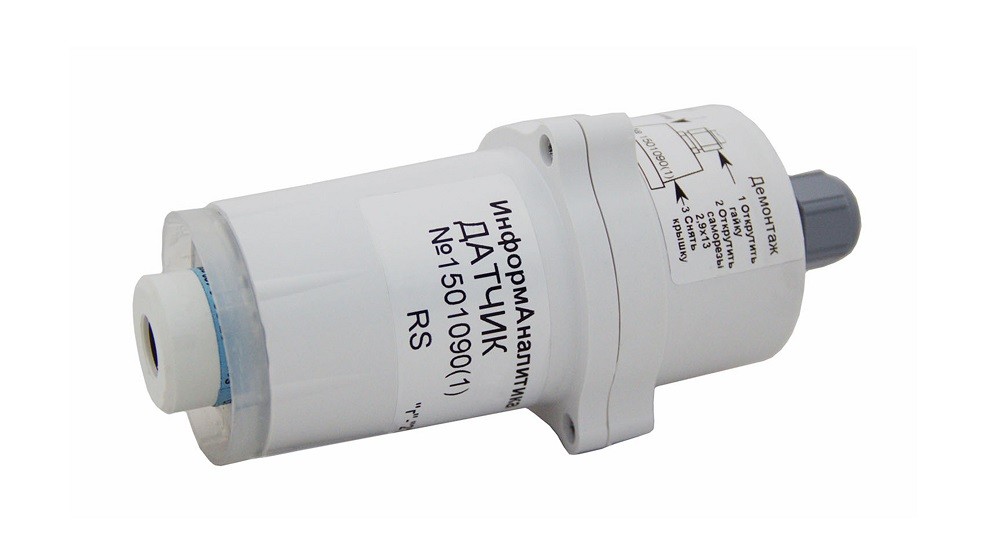

Стационарный газоанализатор Хоббит-Т, исполнение "И21" - датчик

Гарантия 1 год
Производитель Информаналитика
Производство: Россия

Стационарный газоанализатор Хоббит-Т, исполнение "И21" - предназначен для непрерывного контроля содержания кислорода, опасной загазованности горючими или токсичными газами в воздухе рабочей зоны.

Исполнение: стационарное И21

Индикация показаний:

цифровая (на ЖК-дисплее);
световая;
звуковая;

Число датчиков [каналов] на один блок индикации: до 16

Длина кабеля между датчиком и блоком индикации: до 1200 м

Соответствие требованиям:

ГОСТ 13320-81

Особенности газоанализатора Хоббит-Т, исполнение "И21":

низкая стоимость
до 16-ти каналов (датчиков) контроля различных газов
комплектуется блоком (блоками) реле БР10М с возможностью программирования логики срабатывания реле
цифровой выход для интеграции в системы АСУ ТП и системы диспетчеризации
различные варианты исполнения блоков датчиков позволяют их использование в помещениях со сложными климатическими условиями
возоможность подключения датчиков по схеме «Звезда» (каждый Датчик подключен к Блоку индикации отдельным кабелем) или «Гирлянда» (комплектуется монтажными коробками МКБ, возможно подключение Датчиков «шлейфом»)
встроенная память с журналом записи событий и результатов измерений

Характеристики	Значения
Индикация показаний	Цифровая по каждому каналу (графический ЖК-дисплей с подсветкой)
Индикация срабатывания сигнализации блок индикации блок датчика	световая, звуковая, цифровая (по вых. RS485) световая
Рабочий диапазон температур	от -40^oС до +50^oС
Потребляемая мощность на точку контроля, не более	5Вт
Напряжение питания	220 В, 50 Гц
Степень защиты оболочки блок индикации блок коммутации БР10М блок датчика	IP50 IP50 IP54 (по умолчанию) IP65 исполнение "для КНС" исполнение "для морозильных камер"
Типы применяемых сенсоров	электрохимические (О₂, СО, NH₃, Cl₂, H₂S, SО₂, HF) термокаталитические (СН₄, С₃Н₈, С₆Н₁₄, Н₂) оптические (СO₂)
Управление внешними устройствами (блок коммутации и питания БР10М)	"сухие" контакты реле нагрузочная способность 220В 2А
Цифровой выход	RS-485(по умолчанию) или RS-232 протокол Modbus RTU
Аналоговый выход	0-5 мА (по умолчанию) или 4-20 мА, общий "+" (общий "-" по запросу)

Диапазон показаний:

O₂	0 - 36 об. %
CH₄	0 - 2,55 об.%
C₃H₈	0 - 1,00 об.%
C₆H₁₄	0 - 25,5 мг/л
H₂	0 - 2,55 об.%
CO	0 - 150 мг/м³
H₂S	0 - 36,0 мг/м³
SO₂	0 - 120 мг/м³
Cl₂	0 - 36,0 мг/м³
NH₃	0 - 700 мг/м³
CO₂	0 - 6,0 об.%
HF	0 - 3,5 мг/м³

Диапазон измерений:

O₂	1,0 - 30,0 об. %
CH₄	0,22 - 2,20 об.%
C₃H₈	0,09 - 0,85 об.%
C₆H₁₄	1,8 - 17,5 мг/л
H₂	0,20 - 2,00 об.%
CO	20 - 120 мг/м³
H₂S	5,0 - 30,0 мг/м³
SO₂	10 - 100 мг/м³
Cl₂	1,0 - 25,0 мг/м³
NH₃	20 - 600 мг/м³
CO₂	0,1 - 5,0 об.%
HF	0,5 - 3,0 мг/м³

Пороги срабатывания сигнализации по каналам:

O₂*	18об.% на понижение и 23% на повышение
CH₄*	0,44 об.% и 0,88 об.% / 10 и 20% НКПР
C₃H₈*	0,17 об.% и 0,34 об.% / 10 и 20% НКПР
C₆H₁₄*	3,5 мг/л и 7,0 мг/л / 10 и 20% НКПР
H₂*	0,4 об.% и 0,8 об.% / 10 и 20% НКПР
CO*	20 мг/м₃ и 100 мг/м³ / 1 и 5 ПДК
H₂S*	10 мг/м³ / 1 ПДК
SO₂*	10 мг/м³ / 1 ПДК
Cl₂*	1 мг/м³ и 20 мг/м³ / 1 и 20 ПДК
NH₃*	20 мг/м³, 60 мг/м³ и 500 мг/м³ / 1, 3 и 25 ПДК
CO₂*	0,5 об.%
HF*	0,5 мг/м³ и 2,5 мг/м³ / 1 и 5 ПДК
* - в стационарных газоанализаторах «Хоббит-Т» 1 порог обязателен, 2 и 3 пороги могут быть изменены и установлены по заказу клиента в пределах диапазона измерения.

Масса:

блока индикации, не более	3500 г
блока коммутации БР10М, не более	700 г
блока датчика, не более	100 г

Габариты:

блока индикации, не более	260x240x120 мм
блока коммутации, не более	156x86x58 мм
блока датчика, не более	Ø50х165 мм

1. Блок индикации Хоббит-Т - 1 шт.;
2. Блок(и) датчиков - 1 шт.;
3. Блок питания и коммутации БР10М - 1 шт.;
4. Комплект разъемов и аксессуаров для монтажа - 1 шт.;
5. Руководство по эксплуатации и паспорт с отметкой о первичной поверке - 1 шт.
