- Госреестр 41185-09
- Межповерочный интервал 12 месяцев
- Производитель Bruker
- Производство: Германия

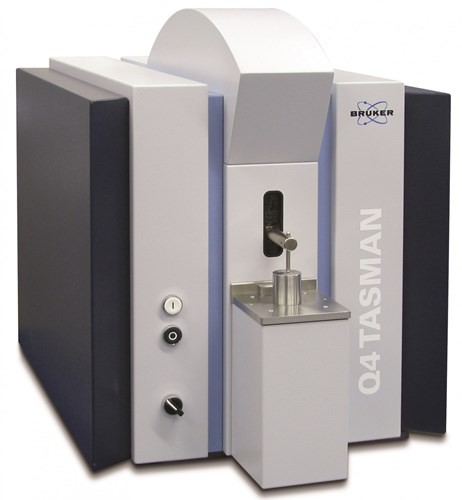

Настольный искровой оптико-эмиссионный спектрометр Q4 TASMAN разработан для эксплуатации в условиях исследовательских и заводских лабораторий. На спектрометр можно одновременно установить калибровочные программы для спектрального анализа металлов и сплавов на 10-ти металлических основах: Fe, Al, Cu, Ni, Co, Ti, Mg, Zn, Sn, Pb. Оптическая система Q4 TASMAN с фокальным расстоянием 400 мм и возможностью анализа химических элементов в диапазоне длин волн от 130-685 нм, не требует вакуумизации или полного заполнения аргоном. Анализ большинства химических элементов осуществляется в воздушной атмосфере основной оптической системы. Для определения содержания C, S, P, B, As, N, O и Sn малым потоком аргона продувается незначительный объем миниатюрной оптической системы.
Основные преимущества Q4 TASMAN:
- CCD-детекторы высокого разрешения без покрытия с ультранизким темновым током
- Возможность анализа азота и кислорода.
- Определение кислоторастворимого алюминия
- Активная термостабилизация оптической системы.
- Автоматическое профилирование линий.
- Искровой столик с технологией коаксиального обдува электрода аргоном
- Система оптимизации расхода аргона Argon Stop
- Пневматический прижим образца
- Система автоматического профилирования линий
- Интуитивно понятное программное обеспечение ELEMENTAL.SUITE с включенным марочником сплавов.
Технические характеристики:
Тип прибора стационарный
Тип образцов металлы
Метод анализа оптическая эмиссия
Применение контроль по ходу плавки/готовой продукции
|
Характеристики
|
Значение
|
|
Метрологические характеристики
|
|
Метод измерения
|
Эмиссионный спектральный анализ
|
|
Рвбочий диапазон спектра, нм
|
От 130 до 620
|
|
Фокальное расстояние
|
400 мм
|
|
Диапазон измерения массовой доли, %
|
Пределы допускаемой абсолютной погрешности измерения массовой доли, %, для элементов (ГОСТ 544153-10)
|
|
углерод
|
кремний
|
марганец
|
сера
|
фосфор
|
|
0.002 … 0.010
|
|
|
|
±0.002
|
±0.002
|
|
0.005 … 0.010
|
±0.002
|
±0.002
|
|
|
|
|
0.011 … 0.020
|
±0.004
|
±0.004
|
|
±0.003
|
±0.003
|
|
0.021… 0.05
|
±0.008
|
±0.008
|
|
±0.008
|
±0.006
|
|
0.051 … 0.10
|
±0.012
|
±0.012
|
±0.008
|
±0.012
|
±0.008
|
|
0.11 … 0.20
|
±0.016
|
±0.020
|
±0.016
|
±0.016
|
±0.012
|
|
0.21 … 0.50
|
±0.024
|
±0.03
|
±0.024
|
|
|
|
0.51 … 1.0
|
±0.04
|
±0.06
|
±0.04
|
|
|
|
1.1 ... 2.0
|
±0.06
|
±0.08
|
±0.08
|
|
|
|
2.1 … 6.0
|
|
|
±0.12
|
|
|
|
Технические характеристики
|
значение
|
|
Голографическая дифракционная решетка
|
3600 штрихов на 1 мм
|
|
Габаритные размеры, мм
|
550х650х800
|
|
Масса, кг
|
75
|
|
Напряжение питания
|
220 ± 10 В
50 ± 1 ГЦ
|
|
Потребляемая мощность:
Во время анализа
Во время ожидания
|
600 В·А
50 В·А
|
|
Подача аргона:
давление
чистота
|
3 бар
99.998%
|
|
Условия эксплуатации
|
|
Диапазон температур окружающей среды, °С
|
10 - 40
|
|
Диапазон относительной влажности. %
|
20 - 70
|
|
Диапазон атмосферного давления, кПа
|
84 – 106.7
|
Стандартная конфигурация:
• Автоматическое определение соответствия марки материала
отечественным и международным стандартам
• аккумулятор, 2 шт.
• зарядное устройство для аккумулятора
• ультралиновое защитное окно, 5 шт.
• отвертка для смены защитных окон
• ремень-держатель спектрометра на запястье
• карта памяти от 8 Гб для автоматического сохранения
результатов
• кабель USB для связи с внешним компьютером, 2 м.
• образец для тестирования спектрометра
• водонепроницаемый защитный кейс Pelican для транспортировки
и хранения спектрометра
• программное обеспечение TITAN TOOLBOX для работы на
внешнем компьютере
• поддержка Bluetooth и Wi-Fi передачи данных
• Устанавливаемая на заводе защита окна детектора от возможных
повреждений при измерении острых предметов или стружки
• Коллиматор 5 мм
