- Госреестр 52534-13
- Межповерочный интервал 24 месяца
- Гарантия 1 год
- Производитель HV Diagnostics
- Производство: США

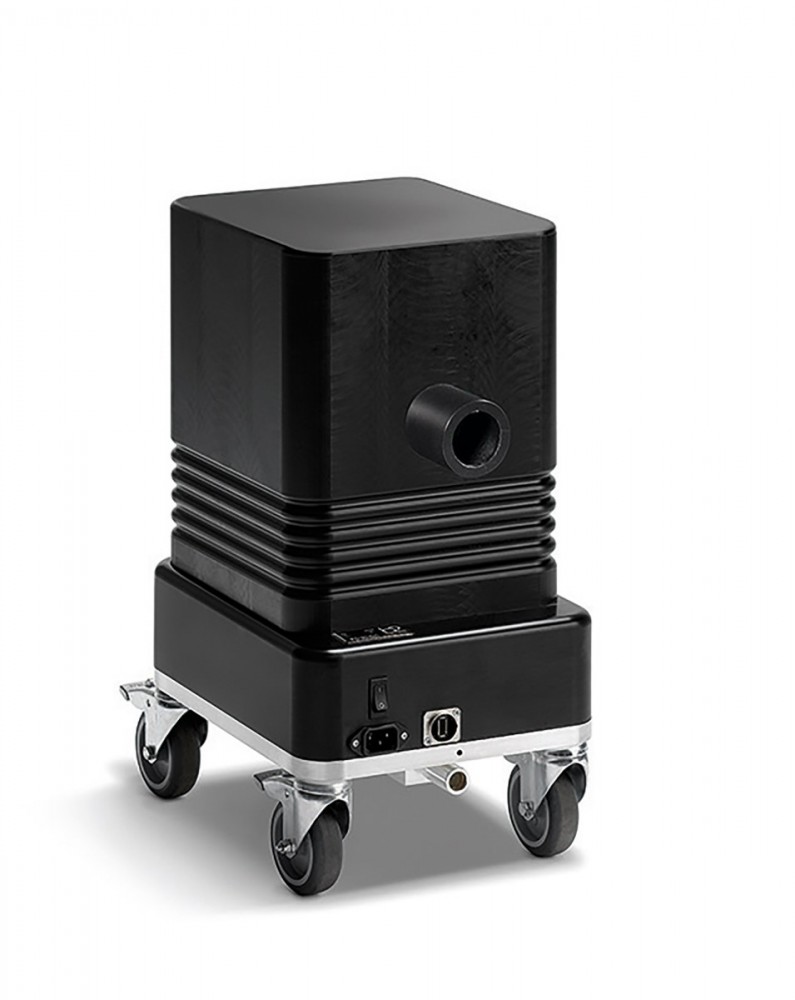

Система измерения частичных разрядов HV Diagnostics PD30
Оборудование позволяет Вам быстро и эффективно находить повреждения, а также точно и достоверно диагностировать состояние ваших сетей и высоковольтного оборудования, повышая, тем самым, надежность и ресурс их работы. Основанная в Австрии, компания b2 GmbH Group (торговая марка HV Diagnostics) специализируется на разработке и производстве самых современных высоковольтных приборов и диагностического оборудования для тестирования и испытания высоковольтных кабелей, трансформаторов, выключателей, двигателей и другого разнообразного оборудования, используемого в энергетике, на производстве и в строительстве. Компания b2 имеет несколько десятилетий опыта в разработке и производстве высоковольтных испытательных установок и диагностических систем для кабелей из сшитого полиэтилена. Несколько сотен установок "сверхнизкой частоты» (СНЧ - 0.1 Гц), проданных за последние несколько лет, позволяют нам иметь непосредственную связь с конечным заказчиком и как следствие обеспечивают нас важнейшей новой информацией для дальнейшего улучшения нашей продукции и новых инновационных решений.
Диагностика и локализация мест повреждений методом измерения частичных разрядов
Система измерения частичных разрядов PD используется для определения, измерения и окализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в уфтах всех типов кабелей с номинальным напряжением до 110кВ. окализация мест повреждений ЧР производится методом рефлектометрии. ритические уровни ЧР являются важными критериями оценки состояния изоляции абеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение озволяет выработать критерии для дальнейшего ремонта или замены кабеля. Сегодня диагностика методом измерения частичных разрядов представляет собой один из основных мтодов неразрушающего контроля и оценки кабеля. Частичный разряд - это искровой разряд очень малой мощности, который образуется внутри изоляции, или на ее поверхности, в оборудовании среднего и высокого напряжения. Уровень ЧР измеряется в кулонах. С течением времени, периодически повторяющиеся частичные разряды разрушают изоляцию, приводя в конечном итоге к ее пробою. Обычно разрушение изоляции под действием частичных разрядов происходит в течение многих месяцев, и даже лет. Таким образом, регистрация частичных разрядов, оценка их мощности и интенсивности, а также локализация места их возникновения, позволяет своевременно выявить развивающиеся повреждения изоляции и принять необходимые меры для их устранения. Наиболее частые источники ЧР – неоднородные участки изоляции в соединительных и концевых кабельных муфтах.
Определение мест повреждений методом измерения частичных разрядов включает в себя:
• Измерение интенсивности и уровня частичных разрядов • Программная обработка измерений в режиме реального времени • Режим работы «осциллограф»- наложенная синусоидальная форма волны испытательного высокого напряжения для определения типа дефекта • Локализация местонахождения дефекта методом измерения частичных разрядов.
Программное обеспечение позволяет:
• Определять значения ЧР (в кулонах) в режиме реального времени • Строить диаграмму трассы кабельной линии с указанием места локализации ЧР • Строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации
Установка определяет и записывает следующие параметры:
• Калибровочный импульс и определение места локализация ЧР (в соответствии с IEC60270) • Фоновые помехи и наводки (например на подстанции) • Напряжение возникновения частичных разрядов (PDIV) Уровень частичных разрядов при напряжении 1.7 Uo • Напряжение прекращения (гашения) частичных разрядов (PDEV)
PD серия
• Полное программное обеспечение для обработки результатов на русском языке • Отображение ВСЕГО кабеля на дисплее установки с указанием места локализации ЧР • Подавление помех • Подробная информация о месте локализации и величине ЧР • Графическое представление информации • Пошаговый «мастер» проведения диагностики
