Счётчик - измеритель показателей качества электрической энергии

Описание в PDF

Госреестр 59815-20
Межповерочный интервал 127 месяцев
Гарантия 3 года
Производитель Вабтэк
Производство: Россия

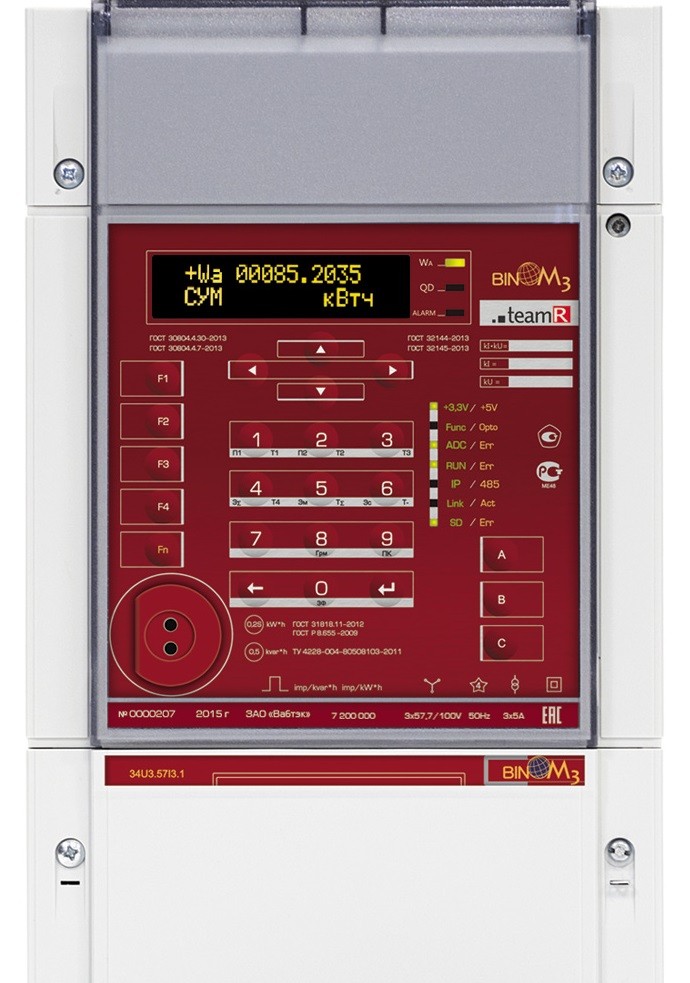

BINOM334i - интеллектуальное устройство, объединяющее функции счетчика электроэнергии, измерителя расширенного перечня параметров электрического присоединения, измерителя и анализатора показателей качества электроэнергии.

Назначение

BINOM334i является сертифицированным многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.

Основные функции

Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.
Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета, по четырем тарифным зонам и суммарно с учетом выходных и праздничных дней.
Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013.
Архивирование данных на встроенную SD-карту или FTP-накопитель.
Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.

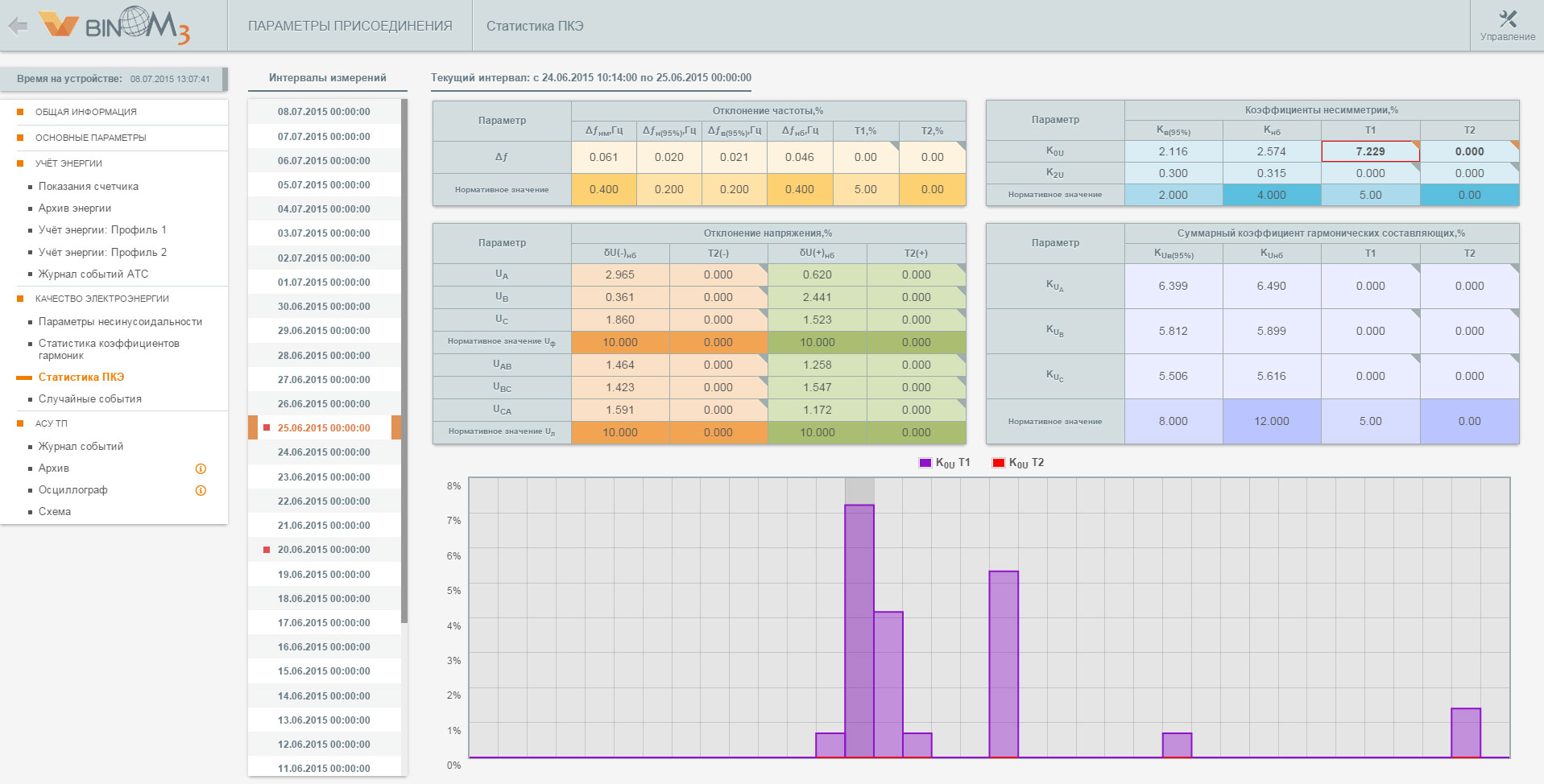

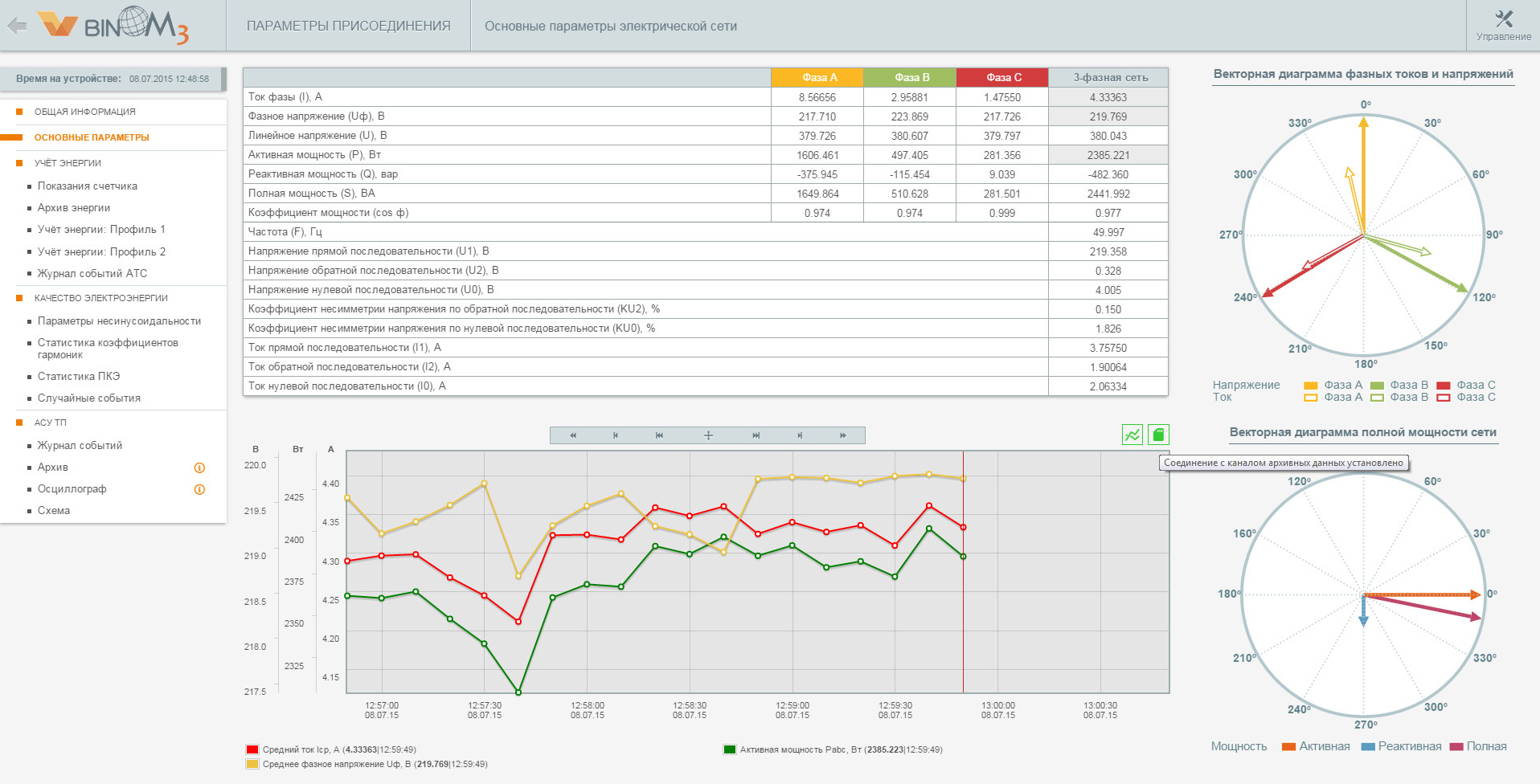

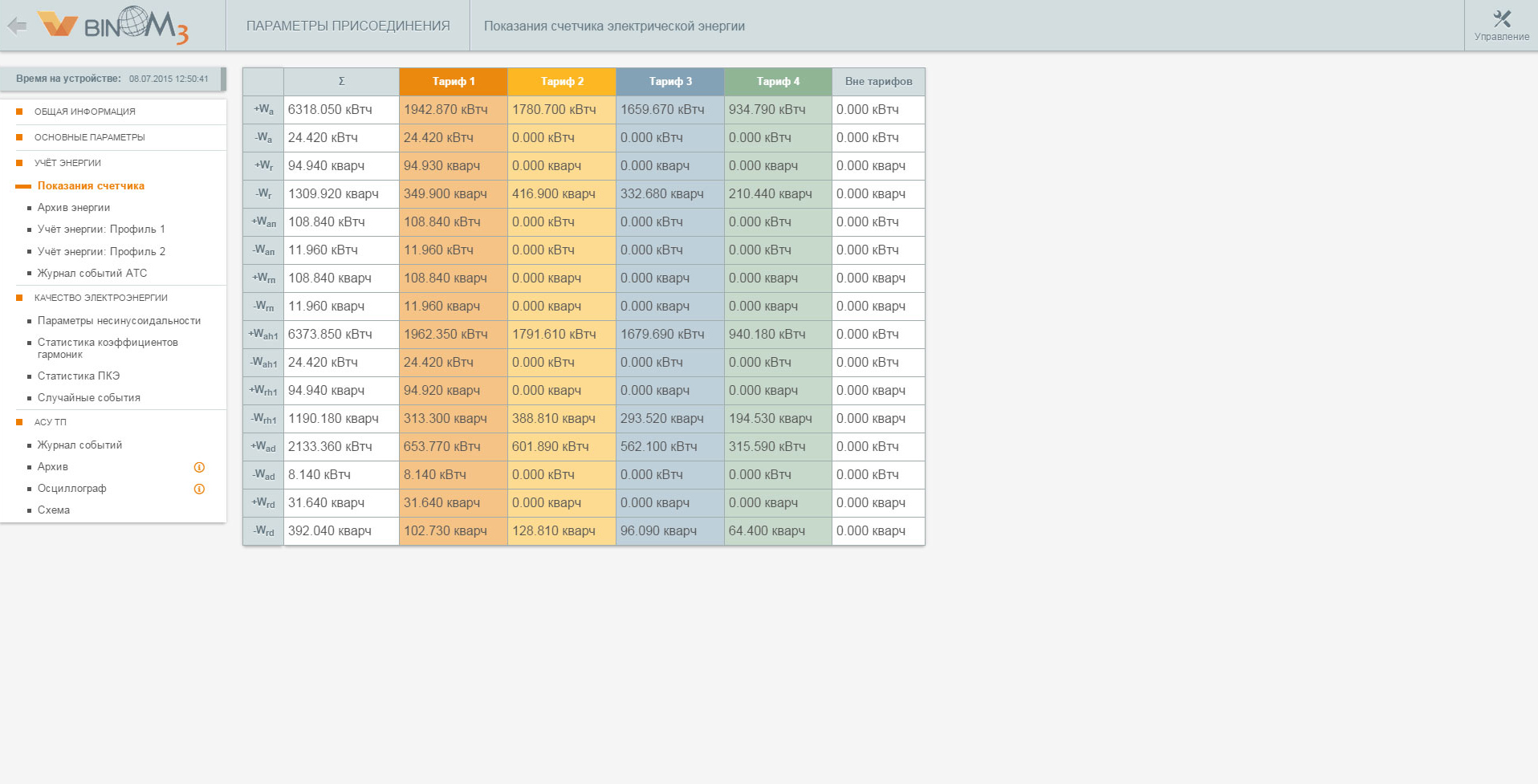

Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистограмм, протоколов, журналов.
Поддержка PPP-соединения (TCP/IP) над протоколом МЭК 60870-5-101 по магистрали интерфейса RS-485 для доступа ко всем данным устройства без нарушения передачи данных по каналу связи.
Локальное и удаленное WEB-конфигурирование.

Характеристики	Значения
Информационная емкость	более 2300 параметров
Точность синхронизации	< 5 мкс
Коммуникационные интерфейсы	Ethernet, 100 Мбит/с, ГОСТ Р МЭК 60870-5-104, Modbus TCP, СПОДЭС (DLMS/COSEM); RS-485/SYNC, 460.8 кбит/с, ГОСТ Р МЭК 60870-5-101, Modbus RTU, NMEA/PPS, СЭТ-4ТМ (ПСЧ-4ТМ.05МК), СПОДЭС (DLMS/COSEM); оптический интерфейс, 115.2 кбит/с, PPP-TCP/IP;
Номинальное значение тока	1А, 5А
Номинальное значение напряжения	57.7/100 В, 220/380 В
Осциллографирование	Основное питание: ~ 35-275 В, класс ACx; = 35-350 В, класс DCx. Резервное питание: = 35-350 В, класс DCx.
Защита от несанкционированного доступа	Цифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов
Рабочий диапазон температур	от -25 до +45 °С
Межповерочный интервал	12 лет
Средний срок службы	30 лет
Средняя наработка на отказ	не менее 150 000 ч

1. Счетчик электронный «BINOM334i» - 1 шт.;
2. Коробка – 1 шт.;
3. Комплект крепежный: Винт ВМ5x20.36.019 (ГОСТ 1491-80) (3шт), Гайка M5 DIN 934 (3шт), Гровер D5 DIN 127 (3шт), Шайба D5 DIN 125 (3шт) – 1 компл.;
4. Карта памяти MicroSD – 1 шт.;
5. Паспорт – 1 экз.;
6. Руководство по эксплуатации - 1 экз.;
7. Методика поверки - 1 экз.;
