Анализатор качества электроэнергии CA 8220

Описание в PDF

Госреестр 62232-15
Межповерочный интервал 24 месяца
Производитель Chauvin Arnoux

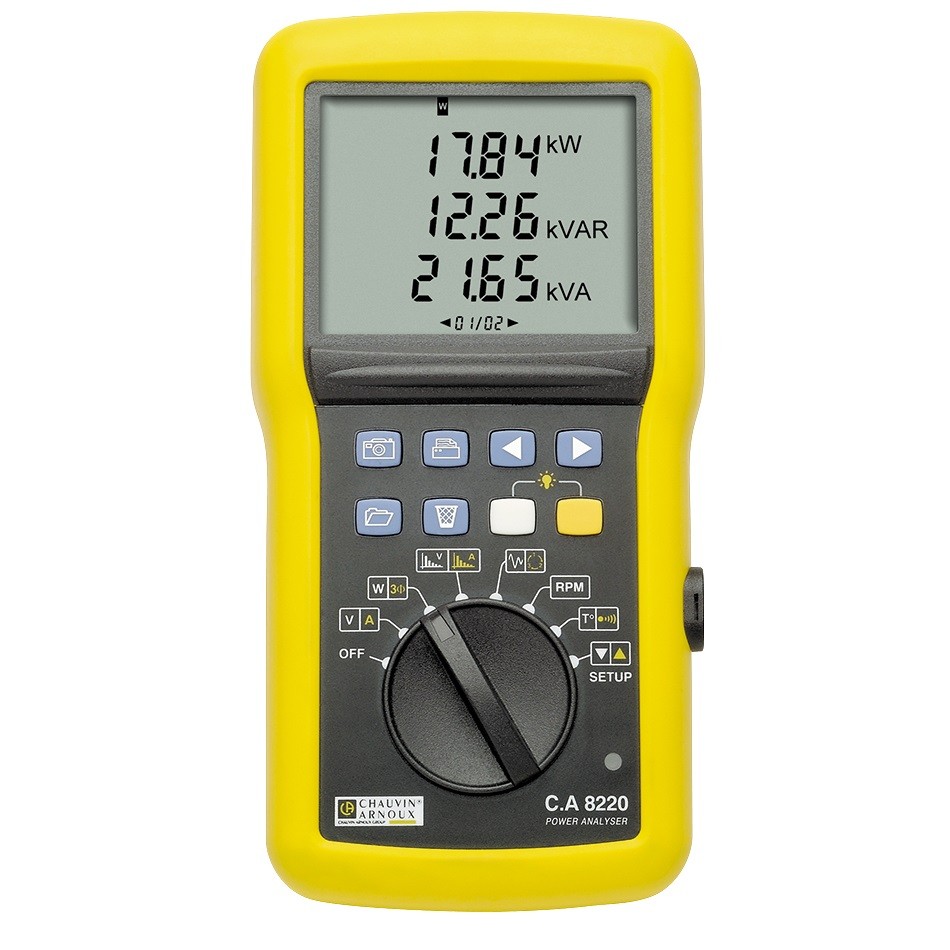

C.A 8220 - однофазный анализатор качества питания начального уровня Chauvin Arnoux

Очень удобный и простой в использовании анализатор качества электрической энергии и прибор диагностики двигателей.

Анализатор качества питания TRMS для однофазных и балансированных трехфазных цепей.

Компактый. прочный корпус. Функционально гибкий, с токовым зажимом. Измеряет действующие значения, мощность и нарушения в сетях электропитания. Подходит для тестирования ротационных машин (двигателей). Большой ЖК-дисплей с подсветкой отображает измеренные значения, а также максимальные, минимальные, средние и пиковые величины.

Подключение к ПК через RS-232-порт с помощью адаптера USB. Программное обеспечение PAT доступно бесплатно с сайта производителя.

Возможности и преимущества:

Для измерений однофазных и балансированных трехфазных цепей;
Подходит для тестирования ротационных машин (двигателей);
Измеряет начальный ток, температуру, сопротивление и скорость вращения;
Измерение активной, реактивной и кажущейся мощности;
Измерение гармоник до 50-й, КНИ, общего искажения гармоник, коэффициент мощности cos φ, пик-фактор, k-фактор и чередование фаз;
Измерение тока от 5 мA до 120 A с помощью токового зажима (MN93A);
Память.

Технические характеристики:

Диапазон напряжений	6 – 600 Вrms AC+DC ±(0.5 % +2 знака)
Переменный ток	5 мА – 6500 A ±(0.5 % +1 знак)
Постоянный ток	1 A – 1700 A ±(1 % +1 знак)
Частота	40 – 70 Гц
Мощность	W, VA, VAr, DF, THD, Cos φ
Скорость вращения	6 – 120000 об/мин ±(0.5 %)
Сопротивление	0–2000 Ω ±(0.5 % +2 Ω)
Температура	−200 ... +850 °C ±(1 % +10 знаков)
Токовый зажим	тип MN93A, 5 mA–120 A
Дисплей	подсветка, 173-сегментный ЖК
Герметичность	IP54
Безопасность	IEC 61010-1 cat III, 600 V
Соединение	RS-232-порт с адаптером USB
Питание	батарея 6 шт. 1.5 V тип LR6/AA

Физические характеристики:

Габаритные размеры, мм 108 × 211 × 60

Масса, кг 0,840

1. CA 8220 – 1 шт.;
2. Батареи – 1 компл.;
3. Сетевым адаптером/зарядным устройством – 1 шт.;
4. Токовый зажим (MN93A) – 1 шт.;
5. Испытательные провода (черный, красный) – 1 шт.;
6. Пробники – 1 шт.;
7. Зажимами ”крокодил” – 2 шт.;
8. Оптический кабель RS232/USB – 1 шт.;
9. Руководство – 1 экз.
