Анализатор ПКЭ "Энергомонитор 3.3Т1" компл. Универсальный (клещи 10А и 100А, 3 шт.)

  • Госреестр 39952-08
  • Межповерочный интервал 24 месяца
  • Гарантия 2 года
  • Производитель Марс-Энерго, НПП
  • Производство: Россия

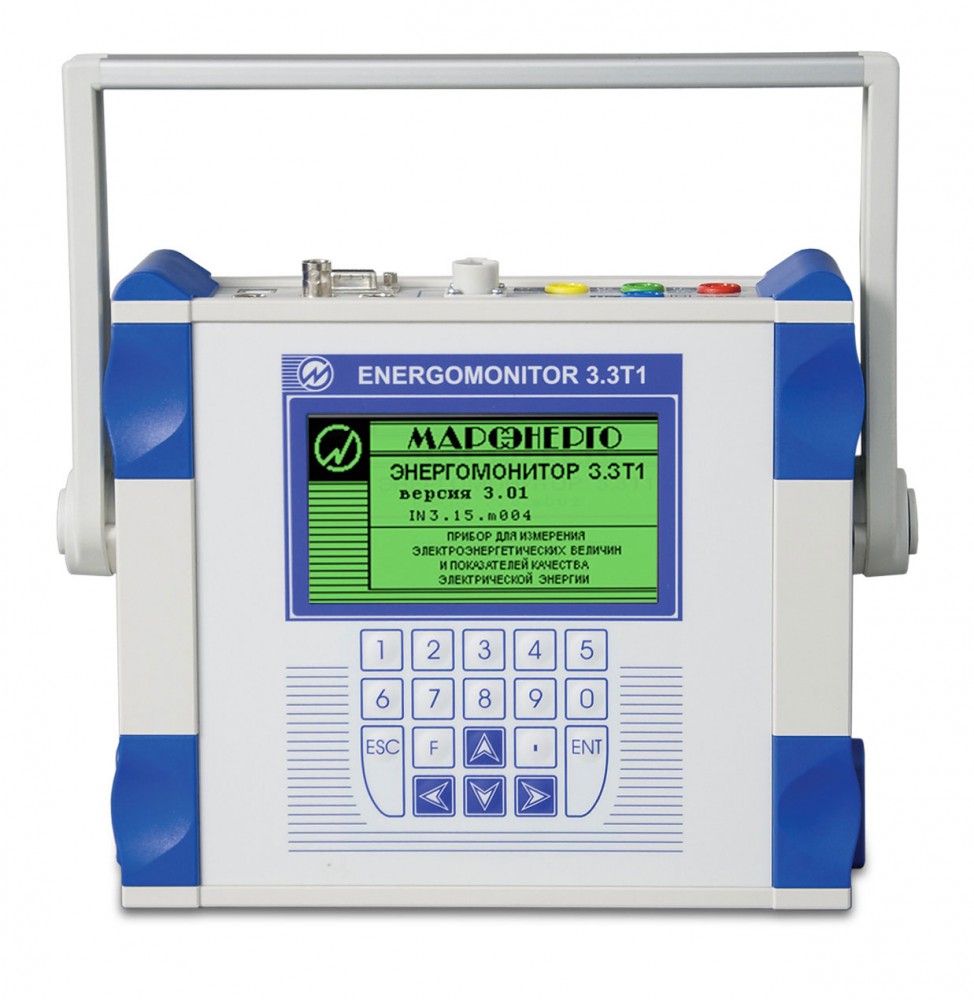

Энергомонитор 3.3 Т1 – анализатор качества электроэнергии

Назначение анализатора Энергомонитор 3.3 Т 1

Энергомонитор 3.3 Т1 – это переносной эталонный счетчик, анализатор качества электроэнергии, прибор сравнения, регистратор, амплитудный вольтметр и осциллограф.

Назначение:

  • измерение и регистрация основных показателей качества электроэнергии (ПКЭ), установленных ГОСТ 13109-97 и EN 50160;
  • измерение и регистрация основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
  • поверка однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также контроль метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей;
  • поверка измерительных трансформаторов напряжения и тока на местах их эксплуатации;
  • измерение параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
  • поверка электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
  • измерение амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.

Область применения анализатора Энергомонитор 3.3 Т1

Энергомонитор-3.3 применяется сотрудниками предприятий Энергонадзора, Энергосбыта, потребителями и производителями электроэнергии с целью контроля, энергоаудита и сертификации.

Прибор Энергомонитор-3.3 может применяться для:

  • энергетического обследования предприятий производителей и потребителей электрической энергии (энергоаудит);
  • технологического контроля и анализа качества электрической энергии;
  • при проведении сертификационных испытаний электрической энергии;
  • комплектации передвижных поверочных лабораторий.

Особенности:

  • Выполняет функции переносного эталонного счётчика, анализатора качества электроэнергии, прибора сравнения, регистратора, осциллографа и амплитудного вольтметра.
  • Класс точности 0,1.
  • Исполнение "Универсальный" для измерений без разрыва токовых цепей
Коэффициент гармоник по напряжению (TDH)Есть
Среднеквадратическое напряжение1 В - 360 В
Измерение реактивной энергии (eQ)Есть
Погрешность измерения eP, %0.10
Число каналов по напряжению3
Наличие модуля GPS/ГЛОНАССЕсть
Погрешность измерения частоты, Гц0.01
Погрешность измерения P, %0.10
Маскимальное значение, кГц36
Несиметрия (разбалансировка)Есть
RS232Есть
Погрешность измерения PF, %0.05
Частота45 Гц - 75 Гц
Погрешность измерения Q, %0.30
Переходные процессы (частота дискретизации)Есть
Измерение активной энергии (eP)Есть
Погрешность измерения несиметрии, %0.15
Погрешность измерения TDH, %0.05
Перенапряжения и провалыЕсть
Измерение полной мощности (S)Есть
Работа в трехфазной сетиЕсть
Число каналов по току4
Погрешность измерения коэффициента сдвига фаз, град0.10
Измерение времениЕсть
ФликерЕсть
Работа в однофазной сетиЕсть
Погрешность измерения тока, %0.10
Класс прибора
A
Измерение реактивной мощности (Q)Есть
Коэффициент сдвига фаз (DPF)Есть
Погрешность измерения eQ, %0.30
Промежуточные гармоникиЕсть
Измерение активной мощности (P)Есть
Измерение тока (переменный+постоянный)0,1 А - 150 А
Нормы КЭ по ГОСТ 32144-2013Есть
Выдача протоколов по ГОСТЕсть
Коэффициент мощности (PF)Есть
Погрешность измерения eS, %0.30
Погрешность измерения напряжения, %0.10
ГармоникиЕсть
Разрядность АЦП, бит16
Погрешность измерения S, %0.30
Измерение полной энергнии (eS)Есть
Погрешность измерения фликера, %5
Вес2 кг
Длина250 мм
Ширина280 мм
Высота80 мм
1. Прибор "Энергомонитор-3.3Т1" - 1 шт.;
2. Токовые клещи 10А - 3 шт.;
3. Токовые клещи 100А - 3 шт.;
4. Устройство зарядно-питающее - 1 шт.;
5. Блок питания внешний - 1 шт.;
6. Электронный счетчик УФС-Э - 1 шт.;
7. Индукционный счетчик УФС-И - 1 шт.;
8. Пульт-формирователь импульсов ПФИ - 1 шт.;
9. Устройство крепления к счетчику - 1 шт.;
10. Щупы тестерные (4 цвета) - 4 шт.;
11. ПО "Энергомониторинг" - 1 шт.;
12. Кабель для подключения к ПЭВМ - 1 шт.;
13. Упаковка - 1 шт.

Документы Энергомонитор 3.3Т1 "Универсальный":
