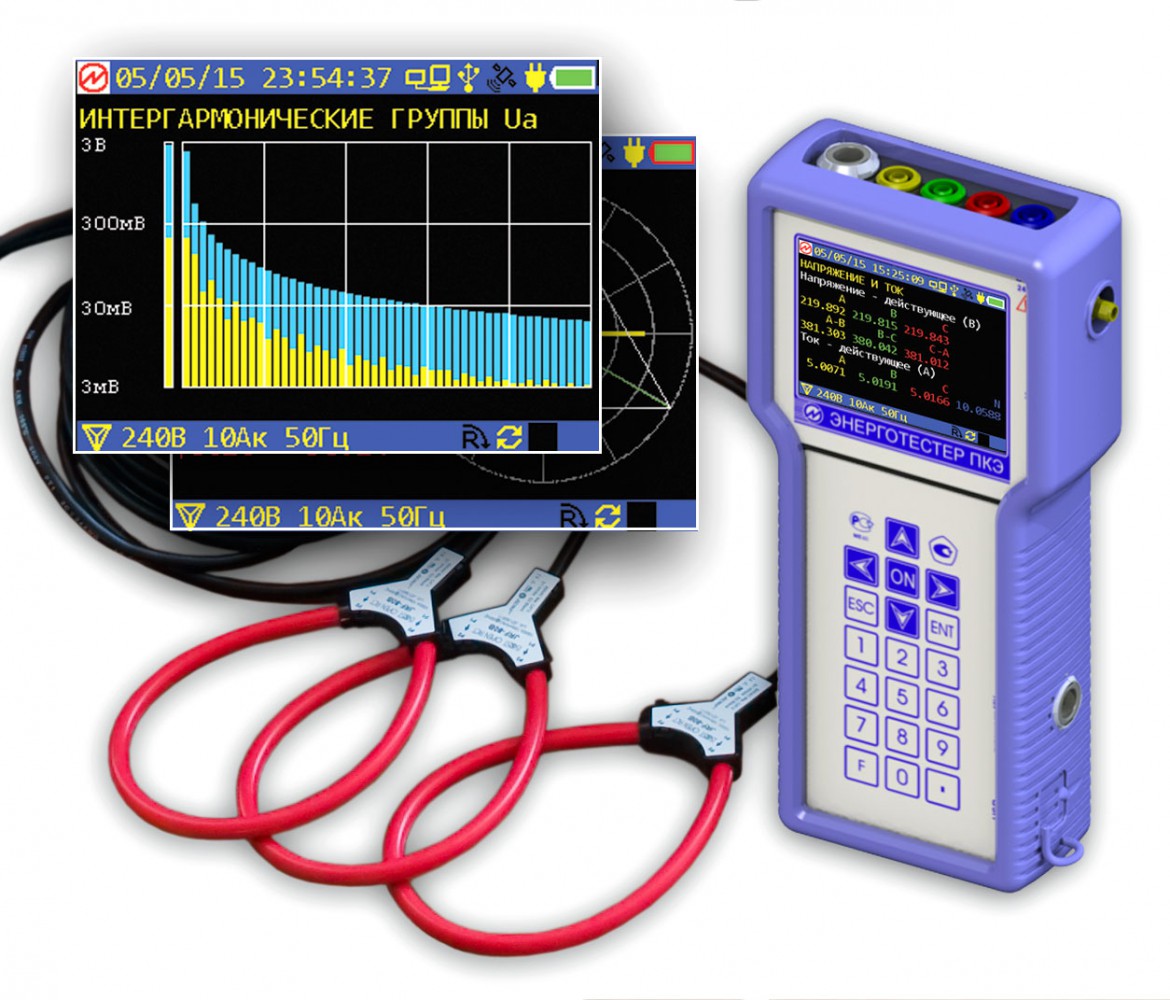

ПКЭ-А-А1 в комплектации «1000А» прибор для измерений показателей качества электрической энергии

Описание прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А-А1:

Энерготестер ПКЭ-А-А1 -анализатор ПКЭ по новым ГОСТ 32144-2013, и ГОСТ 30804.4.30-2013 класс А, измеритель и регистратор в одном приборе.

Область применения прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А-А1:

  • Измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности и энергии;
  • Проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на местах их эксплуатации;
  • Проверки работоспособности и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей;
  • Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
  • Измерения потерь электроэнергии.

Энерготестер ПКЭ-А-А1 обеспечивает регистрацию с последующей передачей на персональный компьютер (ПК):

  • Статистических данных по ПКЭ:

Количество измерений ПКЭ, попавших в нормально допускаемые пределы (НДП), предельно допускаемые пределы (ПДП) и не попавших в эти пределы в течение суток, при этом интервал усреднения для отклонения частоты составляет 10 с., для остальных ПКЭ 3 с., 10 мин., 2 ч глубина регистрации - 512 суток;

  • Значений и длительностей провалов напряжения и перенапряжений;
  • Значений кратковременной дозы фликера при интервале времени измерения 10 мин.;
  • Значений ПКЭ по ГОСТ Р 51317.4.30 и параметров электрической сети со временем усреднения 3 сек., 10 мин. и 2 ч., глубина регистрации, не менее:

- 36 часов для времени усреднения 3 с,

- 12 месяцев при времени усреднения 10 мин,

- 4 месяца при времени усреднения 2 ч;

  • Регистрация данных, поступающих непосредственно с АЦП, с частотой 10 кГц (3 фазы напряжения и 3 фазы тока) в режиме записи цифровой осциллограммы, длительность регистрации - 1 час при отсутствии других архивов).
Коэффициент гармоник по напряжению (TDH)Есть
Среднеквадратическое напряжение10 В - 415 В
Измерение реактивной энергии (eQ)Есть
Погрешность измерения eP, %0.50
Число каналов по напряжению3
Наличие модуля GPS/ГЛОНАССЕсть
Погрешность измерения частоты, Гц0.01
Погрешность измерения P, %0.50
Несиметрия (разбалансировка)Есть
Погрешность измерения PF, %0.01
Частота42,5 Гц - 75 Гц
Погрешность измерения Q, %1
Измерение активной энергии (eP)Есть
Погрешность измерения несиметрии, %0.15
Погрешность измерения TDH, %0.05
Перенапряжения и провалыЕсть
Измерение полной мощности (S)Есть
Работа в трехфазной сетиЕсть
Число каналов по току4
Погрешность измерения коэффициента сдвига фаз, град0.10
USBЕсть
Измерение времениЕсть
ФликерЕсть
Работа в однофазной сетиЕсть
Погрешность измерения тока, %0.50
Класс прибора
А
Измерение реактивной мощности (Q)Есть
Коэффициент сдвига фаз (DPF)Есть
Погрешность измерения eQ, %1
Промежуточные гармоникиЕсть
Измерение активной мощности (P)Есть
Измерение тока (переменный+постоянный)10 А - 1 200 А
Нормы КЭ по ГОСТ 32144-2013Есть
Выдача протоколов по ГОСТЕсть
Коэффициент мощности (PF)Есть
Погрешность измерения eS, %1
Погрешность измерения напряжения, %0.10
ГармоникиЕсть
Разрядность АЦП, бит24
Погрешность измерения S, %1
Измерение полной энергнии (eS)Есть
Погрешность измерения фликера, %5
Вес1 кг
Длина250 мм
Ширина120 мм
Высота80 мм
1. Прибор «Энерготестер ПКЭ-А» - 1 шт.;
2. Токоизмерительные клещи 1000А - 3 шт.;
3. Аккумулятор типа АА (не менее 2100 мА*ч) - 1 шт.;
4. Кабель USB для связи с ПК - 1 шт.;
5. Методика поверки - 1 шт.;
6. Программное обеспечение «Энергомониторинг» на CD - 1 шт.;
7. Руководство по эксплуатации - 1 шт.;
8. Упаковка - 1 шт.;
9. Щупы тестерные (4 цвета) - 4 шт.;
10. Внешняя антенна GPS - 1 шт.;
11. Блок питания - 1 шт.;
12. Токовые клещи (Датчики) Iн=1000А - 3 шт.
