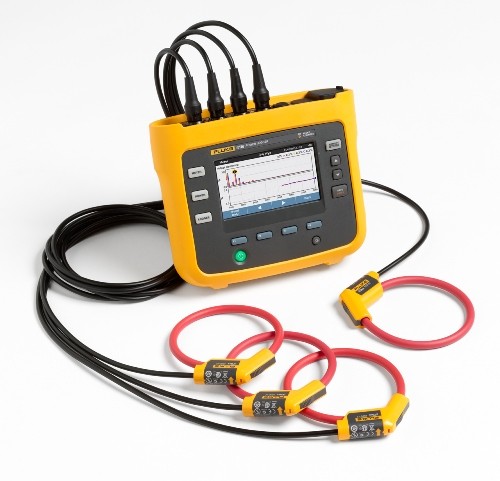

Fluke-1736/INTL Регистратор электроэнергии, международная версия

 Характеристики

 Погрешность

 Параметр

 Диапазон

 Разрешение

Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы)

 Напряжение

 1000 В

 0,1 В

 ± (0,2 % + 0,01 %)

 Ток: прямой ввод

 i17xx-flex 1500 12"

 150 А

 0,1 В

 ± (1 % + 0,02 %)

 1500 А

 1 А

 i17xx-flex 3000 24"

 300 А

 1 А

 ± (1 % + 0,03 %)

 3000 А

 10 А

 i17xx-flex 6000 36"

 600 А

 1 А

 ± (1,5 % + 0,03 %)

 6000 А

 10 А

 Клещи i40s-EL

 4 А

 1 мА

 ± (0,7 % + 0,02 %)

 20 А

 10 мА

 Частота

От 42,.5 до 69 Гц

 0,01 В

 ± (0,1 %)

 Вспомогательный вход

 ±10 В постоянного тока

 0,1 мВ

 ± (0,2 % + 0,02 %)

 Мин./макс. напряжение

 1000 В

 0,1 В

 ± (1 % + 0,1 %)

 Ток мин./макс.

Определяется дополнительным оборудованием

Определяется дополнительным оборудованием

 ± (5 % + 0,2 %)

 коэффициент гармоник по напряжению

 1000%

 0.10%

 ±0,5

 коэффициент гармоник тока

1000%

 0.10%

 ±0,5

 Гармоники напряжения с 2 по 50

 1000 В

 0,1 В

 ≥ 10 В: ±5 % показаний

 < 10 В: ±0,5 В

 Гармоники тока с 2 по 50

Определяется дополнительным оборудованием

Определяется дополнительным оборудованием

 ≥ 3 % диапазона тока: ±5 % показаний

 ≥ 3 % диапазона тока: ±0,15 % показаний

 Несимметрия

 100%

 0.1%

 ±0,2

 Основная неопределенность ± (% от показаний + % диапазона)¹

 Параметр

Величина влияния

 iFlex1500-12

 iFlex3000-24

 iFlex6000-36

 i40S-EL

 150 A / 1500 A

 300 A / 3000 A

 600 A / 6000 A

 4 A / 40 A

 Активная мощность P

 PF ≥ 0,99

 1,2 % + 0,005 %

1,2 % + 0,0075 %

1,7 % + 0,0075 %

1,2 % + 0,005%

 Активная энергия E_a

 Полная мощность S

 0 ≤ PF ≤ 1

 1,2 % + 0,005 %

1,2 % + 0,0075 %

 1,7 % + 0,0075 %

1,2 % + 0,005%

 Активная энергия E_ap

 Реактивная мощность Q

0 ≤ PF ≤ 1

 2,5 % от измеренной полной мощности

 Реактивная энергия E_r

 Коэффициент мощности PF

-

 ±0,025

 Коэффициент реактивной мощности

 DBF/cosϕ

Дополнительная неопределенность в % диапазона¹

В _P-N>250В

 0.02%

 0.02%

 0.02%

 0.02%

 ¹Диапазон = 1000 В x Iдиапазон  Эталонные условия:

• Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность < 65 %
• Условия входа: Cosϕ/PF = 1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10 %.
• Характеристики тока и напряжения: Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10 % от Iдиапазон
• Первичный проводник с клещами или пояс Роговского в центральном положении
• Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C

 Электрические характеристики

 Питание

 Диапазон напряжения:

от 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения

от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7)

 Потребляемая мощность

 Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320)

 КПД

 ≥ 68,2 % (в соответствии с правилами энергосбережения)

Макс. потребление без нагрузки

 < 0,3 Вт только при питании через ввод IEC 60320

 Частота питающей сети

 50/60 Гц ± 15 %

 Батарея

 Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем

 Время работы от аккумулятора

 Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения

 Время зарядки

 < 6 часов

 Сбор данных

 Разрешение

 16-битная синхронная выборка

 Частота получения данных

 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети

 Частота входного сигнала

 50/60 Гц (от 42,5 до 69 Гц)

 Типы цепей

1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок)

 Объем памяти

 Внутренняя флэш-память (не заменяемая пользователем)

 Объем памяти

 Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹

 ¹Количество возможных сеансов записи и период записи зависят от требований пользователя.

 Базовый интервал

 Измеренные параметры

 Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия

 Интервал усреднения

 Выбирается пользователем: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин

 Мин./макс. значения времени усреднения

 Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс

 Интервал потребления (режим измерителя энергии)

 Измеренные параметры

 Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии

 Интервал

 Выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл.

 Измерение качества электроэнергии

 Измеряемый параметр

 Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD

 Интервал усреднения

 10 мин.

 Отдельные гармоники

 Гармоника с 2 по 50

 Суммарный коэффициент искажений

 Рассчитано на 50 гармоник

 События

 Напряжение: провалы, выбросы, прерывания, ток: пусковой ток

 параметров, задаваемых внешними сигналами

 Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30)

 Сигнал напряжения и тока

 Соответствие стандартам

 Гармоники

 IEC 61000-4-7: класс 1

 IEEE 519 (кратковременные гармоники)

 Качество электроэнергии

 IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S)

 Питание

 IEEE 1459

 Соответствие качества электроэнергии

 EN50160 (для измеренных параметров)

 Интерфейсы

 USB-A

 Передача файла через USB-накопитель, обновление прошивки  Макс. ток: 120 мА

 WiFi

 Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi

 Bluetooth

 Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736)

 USB-mini

 Загрузка данных с устройства на ПК

 Входы напряжения

  Число входов

 4 (3 фазы и нейтраль)

 Максимальное входное напряжение

 1000 В (среднекв. знач.) , CF 1,7

 Полное входное сопротивление

 10 МОм

 Полоса пропускания (-3 дБ)

 42,5 Гц – 3,5 кГц

 Масштабирование

 1:1 и переменное

 Категория измерения

 1000 В CAT III/600 В CAT IV

 Входы тока

 Число входов

 4, режим выбирается автоматически для подключенного датчика

 Входное напряжение

 Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8

 Вход пояса Роговского

150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа

 Диапазон

 От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов

 От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов

 От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов

 От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL

 Полоса пропускания (-3 дБ)

 42,5 Гц – 3,5 кГц

 Масштабирование

 1:1 и переменное

 Дополнительные входы

 Число входов

 2

 Диапазон входного сигнала

 от 0 до ±10 В постоянного тока, 1 показание/с

Коэффициент масштабирования (доступен с 2014 г.)

 Формат: mx + b (усиление и смещение), задается пользователем

 Отображаемые единицы (доступны с 2014 г.)

 Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с)

 Беспроводное соединение

 Число входов

 2

 Поддерживаемые модули

 Fluke Connect® серии 3000

 Сбор данных

 1 показание/с

 Характеристики условий эксплуатации

 Рабочая температура

 от –10 °C до +50 °C (от 14 °F до 122 °F)

 Температура хранения

 от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C  (от –4 °F до 122 °F)

 Допустимая влажность при  работе

 от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн.

 от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75 % отн. влажн.

 от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.

 Высота над уровнем моря при  эксплуатации

 До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В  CAT III / 300 В CAT IV)

 Высота над уровнем моря при  хранении

 12 000 м

 Корпус

 IP50 согласно EN60529

 Вибрация.

 MIL-T-28800E, тип 3, класс III, тип B

 Безопасность

 IEC 61010-1

 Ввод сети IEC: перенапряжение категория II, степень загрязнения 2

 Клеммы напряжения: перенапряжение категория IV, степень  загрязнения 2

 IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В

 Электромагнитная  совместимость

 EN 61326-1: Industrial CISPR 11: группа 1, класс A

 Корея (KCC): оборудование класса А (промышленное передающее о  оборудование и оборудование для связи)

 (USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается  от лицензирования согласно пункту 15.103

 Температурный коэффициент

 0,1 x спецификация погрешности/°C

 Общие характеристики

 Цветной ЖК-дисплей

 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная  панель

 Гарантия

 Прибор и блок питания: Два года (не распространяется на батарею)

 Аксессуары: один год

 Цикл калибровки: два года

 Размеры

 Прибор: 19,8 см х 16,7 см х 5,5 см (7,8 д. х 6,6 д. х 2,2 д.)

 Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.)

 Прибор с подключенным источником питания: 19,8 см x 16,7 см x 9 см  (7,8 д. x 6,6 д. x 3,5 д.)

 Масса

 Прибор: 1,1 кг (2,5 фунта)

 Источник питания: 400 г (0,9 фунта)

 Защита от несанкционированного вскрытия

 Слот для замка Kensington

 Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов

 Диапазон измерения

 от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока

 Допустимый ток

 100 кА (50/60 Гц)

 Основная погрешность при  нормальных условиях*

 ± 0,7 % от показаний

 Погрешность 173x + iFlex

 ± (1 % от показаний + 0,02 % от диапазона)

Температурный коэффициент в диапазоне рабочей температуры

 0,05 % показаний/°C 0,09 % показаний/°F

 Рабочее напряжение

 1000 В CAT III, 600 В CAT IV

 Длина кабеля щупа

 305 мм (12 дюймов)

 Диаметр кабеля щупа

 7,5 мм (0,3 дюйма)

 Минимальный радиус изгиба

 38 мм (1,5 дюйма)

 Длина кабеля выходного  сигнала

 2 м (6,6 футов)

 Масса

 115 г

 Материал кабеля щупа

 TPR

 Материал муфты

 POM + ABS/PC

 Выходной кабель

 TPR/PVC

 Рабочая температура

 от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого  проводника не должна превышать 80 °C (176 °F)

Температура, в нерабочем  состоянии

 от –40 °C до +80 °C (от –40 °F до 176 °F)

 Относительная влажность,  эксплуатация

 от 15 % до 85 % без конденсации

 Степень защиты

 IEC 60529:IP50

 Гарантия

 Один год

 * Стандартные условия:

• Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 %
• Основной проводник в центральном положении
