- Госреестр 57423-14
- Межповерочный интервал 12 месяцев
- Производитель Fluke
- Производство: США

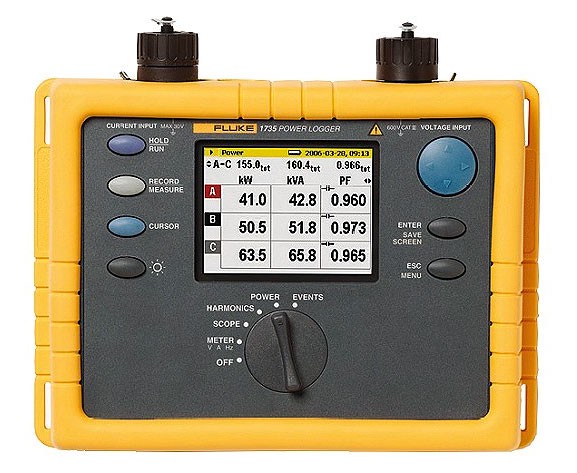

Трехфазный регистратор электроэнергии Fluke 1735
Возможности и преимущества регистратора Fluke 1735
Выполняет регистрацию качества энергии, изучение электрической нагрузки и измерение потребления энергии.
Регистратор энергии Fluke1735 Power является идеальным инструментом для электриков и технического персонала для изучения параметров электроэнергии и регистрации показателей качества энергии. Подготовка регистратора энергии к работе занимает всего несколько секунд, благодаря гибким токовым зажимам в комплекте поставки и цветному дисплею. Измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.
Область применения регистратора Fluke 1735:
- Изучение нагрузок - проверка возможностей системы электроснабжения перед включением дополнительных нагрузок
- Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения
- Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры
- Регистрация изменений напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.
Особенности регистратора Fluke 1735
- Запись параметров энергии и других связанных параметров в течение периода вплоть до 45 дней
- Контроль максимума потребления энергии для периодов усреднения, определяемых пользователем
- Повышение эффективности деятельности благодаря контролю потребления энергии
- Измерение гармонических искажений, вносимых различными нагрузками
- Повышение надежности систем путем определения провалов и выбросов напряжения из-за коммутации нагрузки
- Простота проверки настройки инструмента благодаря отображению осциллограмм и временных зависимостей на цветном дисплее
- Измерения всех трех фаз и нейтрала с помощью четырех гибких токоизмерительных датчиков, входящих в комплект поставки
- Программное обеспечение Power Log для построения графиков и составления отчетов
- Компактная, прочная конструкция в корпусе со степенью защиты IP65, категории III для напряжений до 600 В и гарантией на два года.
Технические характеристики
|
Дисплей
|
Цветной графический трансмиссивный дисплей ¼ VGA 320 x 240 пикселов с дополнительной подсветкой и регулируемой контрастностью; цветное отображение текста и графики
|
|
Качество
|
Разработан и изготовлен согласно требованиям стандарта DIN ISO 9001
|
|
Память
|
Карта памяти емкостью 4 МБ; 3,5 МБ для записи результатов измерений
|
|
Интерфейс
|
Интерфейс: разъем RS-232 SUB-D; 115,2 кбод, 8-разрядные данные, контроля четности нет, 1 стоповый разряд, интерфейс RS-232 поддерживает обновление прошивки (9-полюсный кабель-удлинитель)
|
|
Частота замеров
|
10,24 кГц
|
|
Частота сети
|
50 Гц или 60 Гц по выбору пользователя, с автоматической синхронизацией
|
|
Питание
|
Аккумуляторная батарея NiMH и сетевой адаптер (15 - 20 В/0,8 А)
|
|
Время работы от батареи
|
В обычных условиях > 12 часов без подсветки и > 6 с яркой подсветкой
|
|
Корпус
|
IP65; EN60529 (только для основного корпуса, без отсека для элементов питания)
|
|
PF (коэффициент мощности) диапазон
|
От 0,000 до 1,000
|
|
Гармоники и THD (суммарные гармонические искажения)
|
До 50-й гармоники (< 50 % от номинального)
|
|
Напряжение rms (среднеквадратичное значение напряжения)
|
|
Диапазоны измерения в соединении звездой
|
57 В/66 В/110 В/120 В/127 В/220 В/230 В/240 В/260 В/277 В/347 В/380 В/400 В/417 В/480 В переменного тока
|
|
Диапазоны измерения в соединении треугольником
|
100 В/115 В/190 В/208 В/220 В/380 В/400 В/415 В/450 В/480 В/600 В/660 В/690 В/720 В/830 В переменного тока
|
|
Ток rms (среднеквадратичное значение силы тока)
|
|
Диапазон измерений гибких датчиков
|
15 A/150 A/3000 A среднеквадратичное значение (для синусоиды)
|
|
Диапазон измерений токовых клещей
|
1 А/10 А
|
|
Измерение мощности (P – активная, S – кажущаяся, Q - реактивная, D – искажающая)
|
|
Диапазон измерения
|
См. данные по измерению среднеквадр. значений напряжения и тока Ошибки при измерении мощности рассчитываются путем сложения ошибок напряжения и тока Дополнительная ошибка, вносимая коэффициентом мощности (PF) Указанная ошибка x (1-[PF]) Максимальный диапазон при напряжении до 830 В (соединение треугольником) и токе до 3000 А составляет 2,490 МВт; возможно умножение показаний на коэффициент трансформации при использовании трансформаторов мощности и тока
|
|
Исходная ошибка
|
± (7% от измеренного значения + 15 разрядов)
|
|
Разрешение
|
1 кВт
|
|
Операционная ошибка
|
± (1,5% от измеренного значения + 20 разрядов)
Стандартный диапазон измерения при напряжении 230 В (соединение звездой) и токе150 А составляет 34,50 кВт.
|
|
Исходная ошибка
|
± (0,7% от измеренного значения + 15 разрядов)
|
|
Разрешение
|
От 1 до 10 Вт
|
|
Операционная ошибка
|
± (1,5% от измеренного значения + 20 разрядов)
|
|
Измерение энергии (кВтч, КВАч, кВАРч)
|
|
Исходная ошибка
|
± (0,7 % от измеренного значения + ошибка вариации F* + 15 разрядов)
|
|
Разрешение
|
От 1 до 10 Вт
|
|
Операционная ошибка
|
± (1,5% от измеренного значения + ошибка вариации F* + разрядов)
|
|
Таблица регистрации событий
|
|
Определение провалов и выбросов напряжения и случаев исчезновения напряжения с разрешением 10 мс и ошибкой измерения в половину периода синусоидальной волны среднеквадратического значения.
|
|
Исходная ошибка
|
± (1% от измеренного значения + 10 разрядов)
|
|
Операционная ошибка
|
± (2% от измеренного значения + 10 разрядов)
|
|
Разрешение
|
0,1 В
|
Габариты и масса
Размеры, мм 240 х 180 х 110
Масса кг 1,7 (с батареей)
1. Fluke-1735;
2. Зарядное устройство BC1735 (115/230 В, 50/60 Гц);
3. Набор вилок к сетям переменного тока разных
стран для зарядного устройства;
4. FS17XX, 4-фазный набор экранированных гибких
датчиков Flexi Set для моделей 1735, 1743, 1744,
1745 (15A/150A/1500A);
5. VL1735/45, BANANA 4-фазный набор
измерительных проводников для FLUKE-
1735/45;
6. Черный зажим «дельфин»;
7. WC17XX, зажимы для проводников с цветовой кодировкой;
8. Аккумулятор NiMH 7,2 В;
9. Футляр для переноски из мягкого материала;
10. CD-диск с руководством по эксплуатации и
по FLUKE-1735 содержит: руководства, программы
для PC, утилиту для обновления микропрограммы
(английский, французский, немецкий, итальянский,
испанский, португальский, упрощенный китайский,
чешский, польский, русский, турецкий, шведский
языки);
11. 1735 Руководство по началу работ (печатное);
12. Соединительный кабель USB 2.0, мини USB B5
штекер – USB A штекер ;
