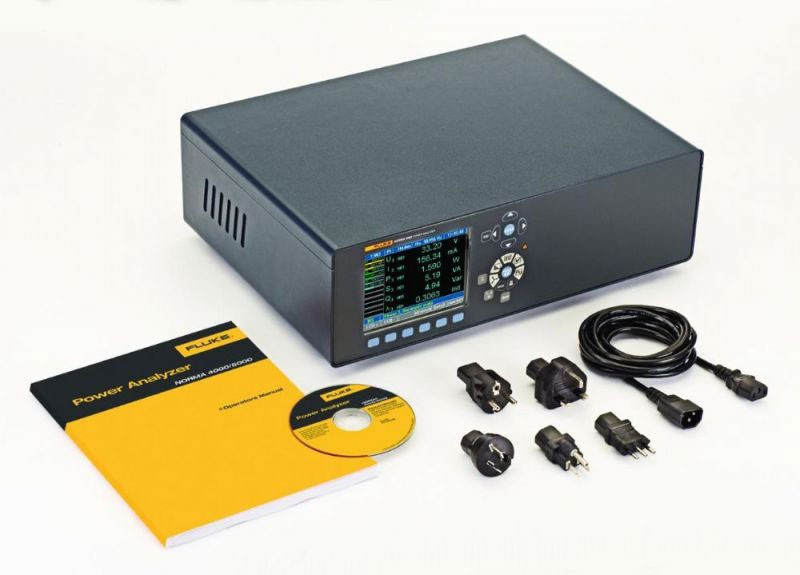

Общие характеристики Fluke Norma 4000/5000
|
|
Количество фаз
|
3, 4, 6
|
|
Вес
|
Прибл. 7 кг
|
|
Размер
|
150 мм x 447 мм x 315 мм
|
|
Встроенный принтер
|
Да (опционально)
|
|
Дисплей
|
Цветной, 144 мм - 320 x 240 пикселей.
Яркость подсветки и контрастность настраиваются пользователем.
|
|
Диапазон
|
От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля
|
|
Основная погрешность
|
0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля
|
|
Частота дискретизации
|
0,33 МГц или 1 МГц в зависимости от используемого входного модуля
|
|
Диапазон входного напряжения
|
От 0,3 В до 1000 В
|
|
Диапазон входного тока (напрямую без использования шунта)
|
От 0,03 мА до 20 А в зависимости от используемого входного модуля
|
|
Память для хранения конфигураций
|
4 МБ
|
|
Память для хранения настроек
|
0,5 МБ
|
|
Быстрое преобразование Фурье
|
До 40-й гармоники
|
|
RS-232 / USB-интерфейс
|
Стандартно
|
|
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа)
|
опционально
|
|
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с)
|
опционально
|
|
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов)
|
стандартно
|
|
Основные функции Fluke Norma 4000/5000
|
|
Быстрое преобразование Фурье
|
Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм.
Измеряемые величины: U, I, P в каждой фазе
Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации
|
|
Цифровой осциллограф
|
Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
|
|
Функция интегрирования (энергия)
|
Одновременное отображение до шести числовых значений (по выбору).
Возможность задания условий запуска/остановки и положительного/отрицательного направления.
|
|
Векторная диаграмма
|
Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала.
|
|
Регистратор данных
|
Обеспечивает просмотр усредненных во времени данных для определения трендов.
|
|
Оперативная память для данных
|
Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки.
Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений.
|
|
Конфигурация
|
Анализатор можно настроить на измерение и отображение данных в требуемом формате.
|
|
Условия окружающей среды
|
|
Диапазон рабочих температур
|
От 5 °C до 35 °C
|
|
Диапазон температур хранения
|
От -20 °C до 50 °C
|
|
Материал корпуса
|
Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC).
|
|
Климатический класс
|
KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации.
|
|
Блок питания
|
От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы.
|
|
Измерительные входы
|
Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта.
|
|
Управление
|
Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа.
|
|
Разъемы
|

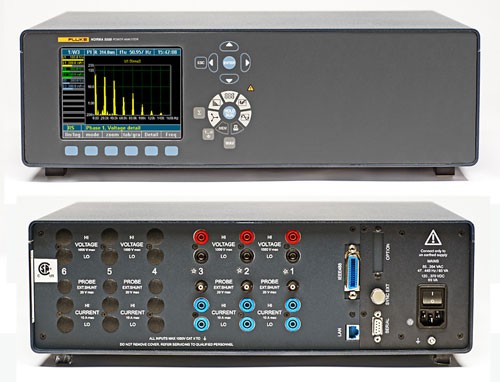

Задняя панель 3-фазного анализатора
|
|
Частота и синхронизация
|
|
Диапазон
|
От постоянного тока и 0,2 Гц до частоты дискретизации
|
|
Точность
|
±0,01 % измеряемой величины (показания)
|
|
Дополнительно
|
Каналы, которые можно выбирать: все U/I или внешний вход.
Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки.
Значение частоты постоянно отображается в верхней части экрана.
Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода.
Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В.
Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации).
|
|
Память для конфигураций
|
|
|
В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора.
|
|
Интерфейс
|
|
Тип
|
Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь.
|
|
Возможные варианты
|
IEEE 488.2 / 1 Мбит/с
Ethernet / 10 Мбит/с или 100 Мбит/с
|
|
Стандарты и безопасность
|
|
Электрическая безопасность
|
EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III)
Степень загрязнения 2, класс безопасности I
EN 61558 для трансформатора
EN 61010-2-031/032 для принадлежностей
|
|
Максимальные значения на входе
|
Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик
Для входов тока: Диапазон измерений 10 Адейств., 20 Апик
|
|
Испытательные напряжения
|
Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока
Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока
Измерительные входы: Корпус: 3,3 КВ переменного тока
Измерительный вход: вход: 5,4 КВ
|
|
Электромагнитная восприимчивость
|
Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B
Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1
|
|
Фазовый модуль PP64
|
|
Погрешность
|
0,03% (0,02% показаний + 0,01 % шкалы)
|
|
Диапазон тока
|
10 А
|
|
Частота дискретизации
|
341 кГц
|
|
Полоса пропускания
|
3 МГц
|
