- Госреестр 44343-10
- Межповерочный интервал 12 месяцев
- Производитель Metrel
- Производство: Словения

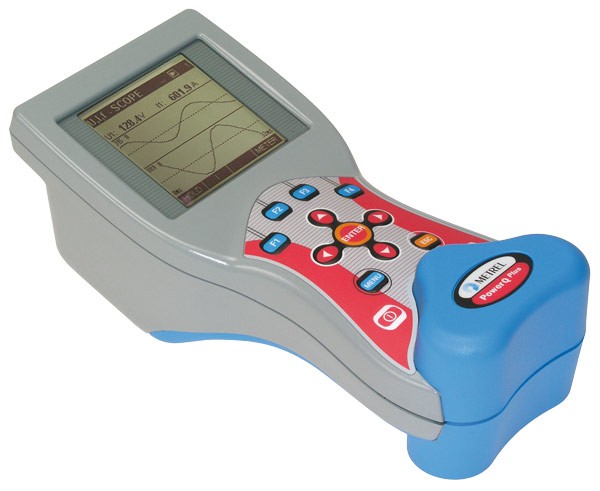

МИ 2392 анализатор качества электроэнергии Metrel
Назначение анализатора MI 2392 Metrel (MI2392)
Metrel MI 2392 PowerQ Plus – портативный трехфазный комплексный анализатор качества электрической энергии, который показывает соотношение цена – качество и, вместе с тем, различия в простом управлении. Благодаря встроенной запрограммированной процедуре измерения, измерения прямо на месте, без использования ПК, помимо наблюдения и регистрации параметров электроэнергии, может производиться анализ событий, происходящих в сети.
Функции анализатора МИ-2392
- Измерение тока и напряжения на 3 фазах.
- Расчет коэффициента гармоник и анализ высших гармоник до 50-й гармоники.
- Измерение мощности (полной, активной и реактивной, cos φ, коэффициента мощности).
- Построение фазной диаграммы; определение разбалансировки.
- Регистрация событий: сбоев, восстановления и отключения напряжения.
- Регистрация пускового тока.
- Проанализируйте качество электроэнергии по стандарту EN 50160.
- Измерение энергии.
- Функция осциллографа для отображения форм и обработки аналитических сигналов в режиме реального времени.
Отличительные особенности анализатора MI2392
- Простое управление прибором с помощью меню.
- Регистрация сигналов длительностью до 1 недели.

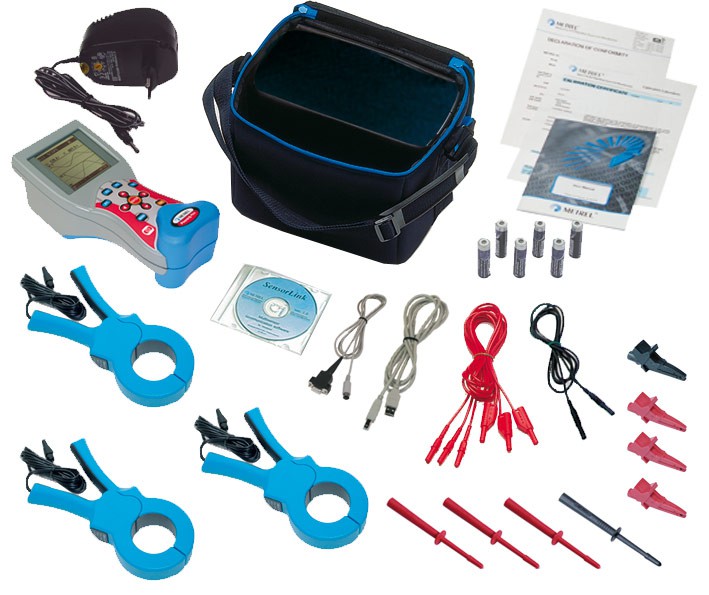

- В стандартный комплект поставки включено ПО PowerView, с помощью которого возможно представление результатов в табличной и графической форме.
- Прибор отличается своим внешним видом и эргономичностью и оснащен большим ЖК-дисплеем с панелью.
Технические характеристики анализатора МИ-2392
|
Измерение напряжения
|
|
напряжение
|
Диапазон измерения
|
Пас
|
Погрешность измерений
|
|
|
3,0 … 70,0 В (скз)
|
0,1 В
|
±(1% от измер. + 0,5 В)
|
|
5,0 … 130,0 В (скз)
|
0,1 В
|
±(1% от измер. + 0,8 В)
|
|
10,0 … 300,0 В (скз)
|
0,1 В
|
±(1% от измер. + 1,5 В)
|
|
20,0 … 550,0 В (скз)
|
0,1 В
|
±(1% от измер. + 2,5 В)
|
|
Количество входов
|
3
|
|
Коэффициент расширения
|
1,4
|
|
Частота выездов
|
5120 Гц
|
|
Размещает
|
|
Ток
|
4,0 (0,0)…100 мВ (скз) (4…100) А*
|
0,1 А
|
±(2% от измер. + 0,3 А)
|
|
0,04 (0,00)…1 В (скз) (40…1000) А*
|
0,1 А
|
±(2% от измер. + 3 A)
|
|
Количество входов
|
3
|
|
Коэффициент расширения
|
2,3
|
|
Частота выездов
|
5120 Гц
|
|
Измерение частоты
|
|
частота
|
45,00 … 66,00 Гц
|
0,01 Гц
|
±(0,5 % от измер. + 0,2 Гц)
|
|
Измерение мощности
|
|
Мощность (активная, реактивная, полная) [Вт, Вар, ВА]
|
0,000 к … 0,999 к
|
1
|
±(3% от измер. + 3 эмр)
|
|
0,00 к … 9,99 к
|
10
|
±(3% от измер. + 3 эмр)
|
|
0,0 к … 999,9 к
|
100
|
±(3% от измер. + 3 эмр)
|
|
0,000 М … 9,999 М
|
1 к
|
±(3% от измер. + 3 эмр)
|
|
0,00 М … 99,99 М
|
10 к
|
±(3% от измер. + 3 эмр)
|
|
0,0 М … 999,9 М
|
100 к
|
±(3% от измер. + 3 эмр)
|
|
0,000 Г … 9,999 Г
|
1М
|
±(3% от измер. + 3 эмр)
|
|
0,00 Г … 40,00 Г
|
10 М
|
±(3% от измер. + 3 эмр)
|
|
Коэффициент производительности, cosφ
|
0,00 … 0,39
|
0,01
|
±0,06
|
|
0,40 … 1,00
|
0,01
|
±0,03
|
|
Гармоники напряжения и тока (до 50-й)
|
UM > 3 % UN; IM > 3 % IN
|
0,10%
|
5 % UM (IM)(3 % для пост. тока)
0,15 % ООН
|
|
UM < 3 % UN; IM < 3 % IN
|
0,10%
|
|
|
Разбалансировка напряжения
|
0,0…5,0%
|
0,10%
|
0,15%
|
|
Разбалансировка тока
|
0,0…20%
|
0,10%
|
1%
|
|
Регистрация сигналов
|
|
Период интеграции
|
1…1800 с
|
|
Макс. количество регистрируемых сигналов
|
6
|
|
Общие данные
|
|
Подключение к ПК
|
RS232, USB
|
|
Дисплей
|
ЖК-экран с панелью, 160 х 160 пикс.
|
|
Память
|
Статическое ОЗУ, 1024 кБ, энергонезависимое
|
|
Питание
|
230 В В или 6х1,2 В NiCd/NiMh аккум. батарейки АА
|
|
Категория перенапряжения
|
600 В КАТ III
|
|
Класс защиты
|
Двойная изоляция
|
|
Габаритные размеры
|
220 х 115 х 90 мм
|
|
Масса (без аксессуаров)
|
0,65 кг
|
Физические характеристики
Габаритные размеры 220 х 115 х 90 мм.
Масса (без аксессуаров) 0,65 кг
