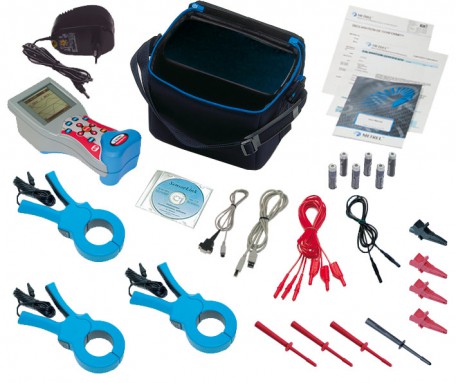

Анализатор качества электроэнергии MI 2492 базовая комплектация

Описание в PDF

Госреестр 44343-10
Межповерочный интервал 12 месяцев
Производитель Metrel
Производство: Словения

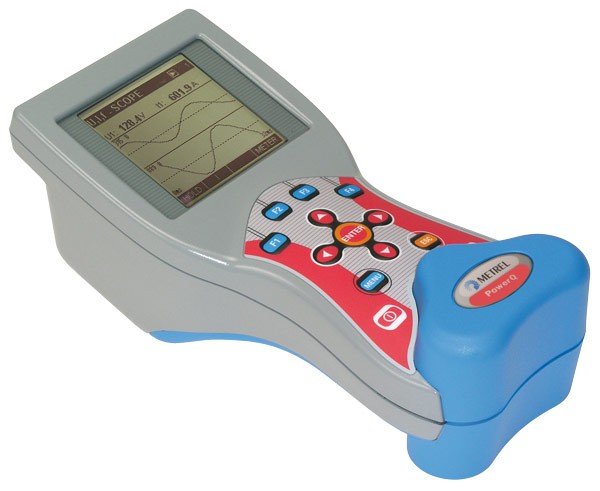

MI 2492 анализатор качества электроэнергии Metrel

Назначение анализатора качества электрической энергии MI 2492 Metrel (MI2492)

MI 2492 Metrel – портативный комплексный трехфазный анализатор качества электрической энергии, который характеризуется отличным соотношением цена – качество и простотой управления. Запрограммированная в приборе процедура измерений позволяет проводить анализ зарегистрированных событий непосредственно на месте измерений без использования ПК.

Функции анализатора MI 2492 Metrel

Измерение тока и напряжения на 3 фазах.
Расчет коэффициента гармоник и анализ высших гармоник до 50-й гармоники.
Измерение мощности (полной, активной и реактивной, cos φ, коэффициента мощности).
Построение фазной диаграммы; определение разбалансировки.
Измерение энергии.
Функция осциллографа для отображения формы и общих характеристик сигналов в режиме реального времени.

Отличительные особенности анализатора MI 2492

Простое управление прибором посредством меню.
Регистрация сигналов длительностью до 1 недели.
В стандартный комплект поставки включено ПО PowerQ Link, с помощью которого возможно представление полученных результатов в табличной и графической форме.
Прибор отличается легкостью и эргономичностью и оснащен большим ЖК экраном с подсветкой.

Технические характеристики анализатора MI 2492 Metrel

Напряжение
Диапазон измерения	3,0 … 70,0 В (скз) 5,0 … 130,0 В (скз) 10,0 … 300,0 В (скз) 20,0 … 550,0 В (скз)
Разрешение	0,1 В
Погрешность измерений	±(1% от измер. + 0,5 В) ±(1% от измер. + 0,8 В) ±(1% от измер. + 1,5 В) ±(1% от измер. + 2,5 В)
Количество входов	3
Коэффициент амплитуды	1,4
Частота дискретизации	5120 Гц
Ток
Диапазон измерения	4,0 (0,0) … 100 мВ (скз) (4 … 100) A 0,04 (0,00) … 1 В (скз) (40 … 1000) A
Разрешение	0,1 A
Погрешность измерений	±(2% от измер. + 0,3 A) ±(2% от измер. + 3 A)
Количество входов	2
Коэффициент амплитуды	2,3
Частота дискретизации	5120 Гц
Частота
Диапазон измерения	45,00 … 66,00 Гц
Разрешение	0,01 Гц
Погрешность измерений	±(0,5 % от измер. + 0,2 Гц)
Мощность (активная, реактивная, полная) [Вт, ВА, Вар]
Диапазон измерения	0,000 к … 0,999 к 0,00 к … 9,99 к 0,0 к … 999,9 к 0,000 M … 9,999 M 0,00 M … 99,99 M 0,0 M … 999,9 M 0,000 Г … 9,999 Г 0,00 Г … 40,00 Г
Разрешение	0,01 Гц 1 10 100 1 к 10 к 100 к 1М 10 М
Погрешность измерений	±(0,5 % от измер. + 0,2 Гц) ±(3% от измер. + 3 емр)
Коэффициент мощности, cosφ
Диапазон измерения	0,00 … 0,39 0,40 … 1,00
Разрешение	0,01
Погрешность измерений	±0,06 ±0,03
Гармоники напряжения и тока (до 50-й)
Диапазон измерения	UM > 3 % UN; IM > 3 % IN UM < 3 % UN; IM < 3 % IN
Разрешение	0,10%
Погрешность измерений	5 % UM (IM)(3 % для пост. тока) 0,15 % UN
Разбалансировка напряжения
Диапазон измерения	0,0 … 5,0%
Разрешение	0,10%
Погрешность измерений	0,15%
Разбалансировка тока
Диапазон измерения	0,0 … 20%
Разрешение	0,10%
Погрешность измерений	1%
Общие данные
Период интегрирования	1…1800 с
Макс. количество регистрируемых сигналов	6
Подключение к ПК	RS 232, USB
Дисплей	ЖК экран с подсветкой, 160 x 160 пикс.
Память	Статическое ОЗУ, 1024 кБ, энергонезависимое
Питание	230 В V или 6x1,2 В NiCd / NiMh аккум. батарей AA
Категория перенапряжения	600 В CAT III
Класс защиты	Двойная изоляция
Размеры	220 x 115 x 90 мм
Масса (без аксессуаров)	0,65 кг
