- Производитель Chauvin Arnoux

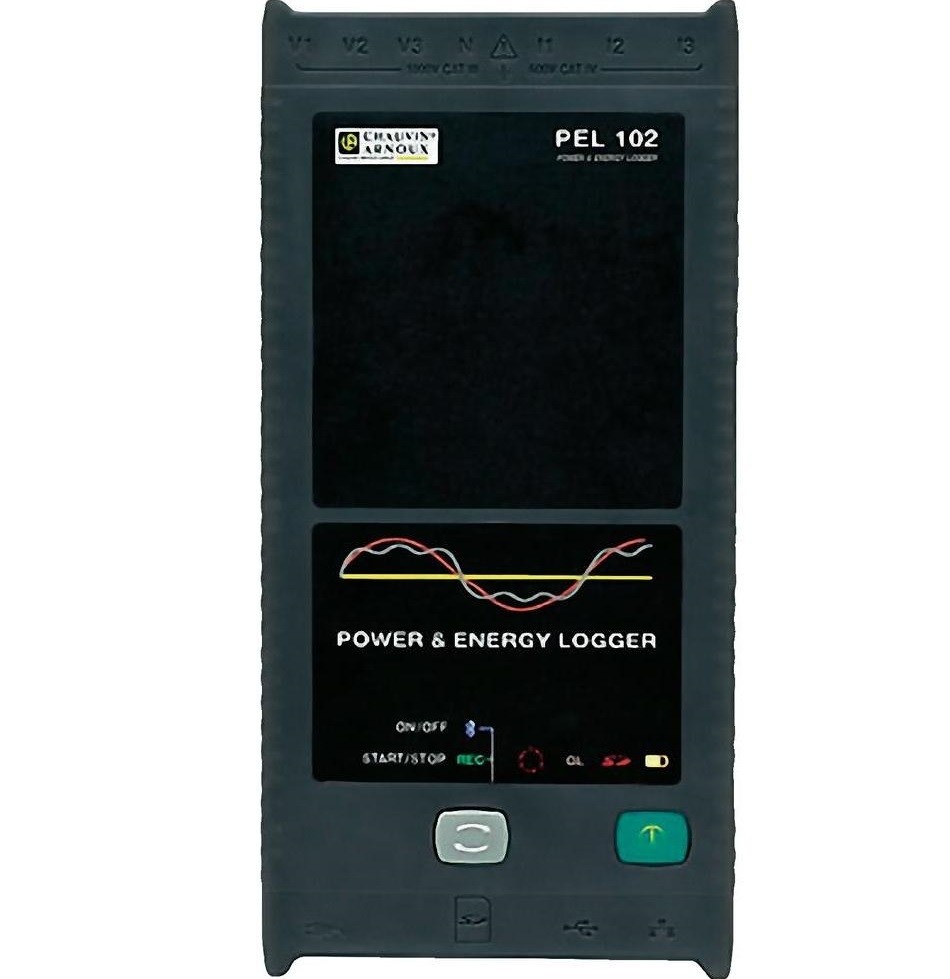

PEL102 (CA8352 v1) Трехфазный регистратор энергии (БЕЗ ДИСПЛЕЯ)
Прибор PEL102 незаменим для любого потребителя электрической энергии - от небольшого ресторана, объекта социального значения, госпиталя до огромного промышленного потребителя - позволяя быстро, точно, безопасно и недорого получить полную картину электроснабжения и потребления для дальнейшего изучения и анализа. Регистратор представляет собой первый шаг в изучении параметров подачи и потребления эл энергии и позволяет без использования дорогостоящего оборудования непосредственно на месте измерения сделать выводы и разработать программу действий.
- Изучение нагрузок - проверка возможностей системы электроснабжения перед включением дополнительных нагрузок
- Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения
- Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры
- Регистрация изменений напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей

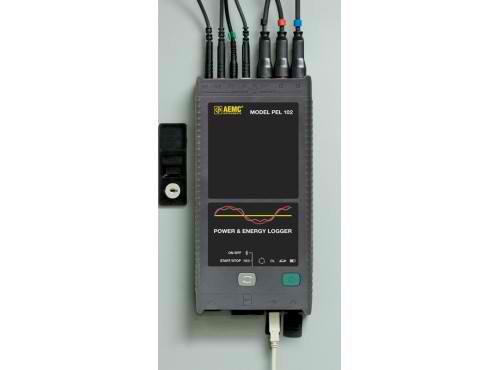

ПРИБОР PEL102
- Простой и надежный прибор для измерения и записи всех пареметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу
- Класс точности 0,2%
- Рабочие частоты сети 50, 60, и 400Гц переменного тока, а также сети постоянного тока.
- Прямое измерение тока в диапазонах от 50мA до 10,000A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов СА8332 и СА8335)
- Измерение напряжения до 1000В
- Измерение мощности: ВА, Вт и ВАР
- Измерение электрической энергии,
- Коэффициент мощности (PF), Cos (Φ), и Tan (Φ)
- Коэффициент гармонических искажений (THD) для токов и напряжений
- Измерение гармоник до 50 порядка для рабочей частоты 50/60Гц для токов и напряжений
- Измерение частоты от 0 до 400Гц.
- Измерение действующих значений и значений постоянного тока по каждой фазе независимо
- 3-х строчный яркий дисплей для модели PEL 103 (независимое отображение 3-х фаз)
- Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2Гб
- Автоматическое распознование подключенных датчиков тока и автоматическая настройка прибора для работы с ними
- Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети
- 17 запрограммированных типов подключения электрической сети
- USB, LAN, и Bluetooth интерфейсы
- ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов
3-х фазный регистратор подачи электрической энергии серии PEL от Chauvin Arnoux является идеальным прибором по удивительно низкой цене для электриков и технического персонала, используемым для изучения и записи параметров подачи электроэнергии и регистрации показателей качества энергии.
Благодаря гибким токовым зажимам в комплекте поставки измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.
Диаграммы подключения - абсолютно любые варианты по желанию пользователя
- Однофазная , 2-х проводная
- Однофазная, 3-х проводная
3-х фазная, 3-х проводная электросеть
- 3-х фазная 3-х проводная система, соединенная Δ (с 2 датчиками тока)
- 3-х фазная 3-х проводная система, соединенная Δ (с 3 датчиками тока)
- 3-х фазная 3-х проводная система с изолированной нейтралью
- 3-х фазная 3-х проводная система с разомкнутым треугольником (с 3 датчиками тока)
- 3-х фазная 3-х проводная система, соединенная звездой (с 2 датчиками тока)
- 3-х фазная 3-х проводная система, соединенная звездой (с 3 датчиками тока)
- 3-х фазная 3-х проводная система, соединенная Δ, сбалансированная (с 1 датчиком тока)
3-х фазная, 4-х проводная электросеть
- 3-х фазная 4-х проводная система, соединенная звездой (с 3 датчиками тока)
- 3-х фазная 4-х проводная система, соединенная звездой, сбалансированная
- 3-х фазная 4-х проводная система, соединенная звездой. Линейный однофазный 3-х проводный отвод
- 3-х фазная 4-х проводная система, соединенная Δ
- 3-х фазная 4-х проводная система, с разомкнутым треугольником
Сеть постоянного тока
- DC 2-проводная
- DC 3-проводная
ПО DATAVIEW® ВКЛЮЧЕНО В КОМПЛЕКТ ПОСТАВКИ И ПОЗВОЛЯЕТ:
- Отображение всех измеряемых параметров в реальном времени на компьютере
- Конфигурация прибора напрямую с вашего компьютера
- Работа из одной программы с несколькими регистраторами независимо
- Составление протоколов по желанию пользователя, внесение любых необходимых изменений
- Экспорт данных в формате Ecxel
- Режимы увеличения и более внимательного рассмотрения события на графике для анализа
- Отображение графиков, гармонического спектра, заметок пользователя
- Печать протоколов, используя заранее заготовленные пользователем формы
- Выбор необходимых параметров для измерения и протоколирования
- Ведите наблюдение за потребляемой электрической энергией в денежном эквиваленте
