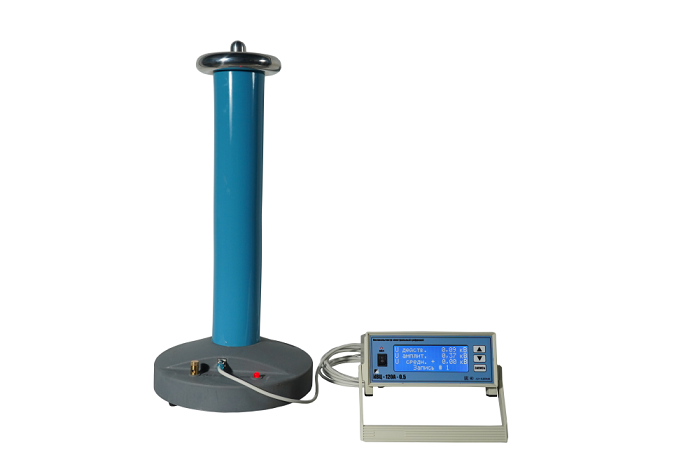

Киловольтметр спектральный цифровой КВЦ-120А-0.25

Описание в PDF

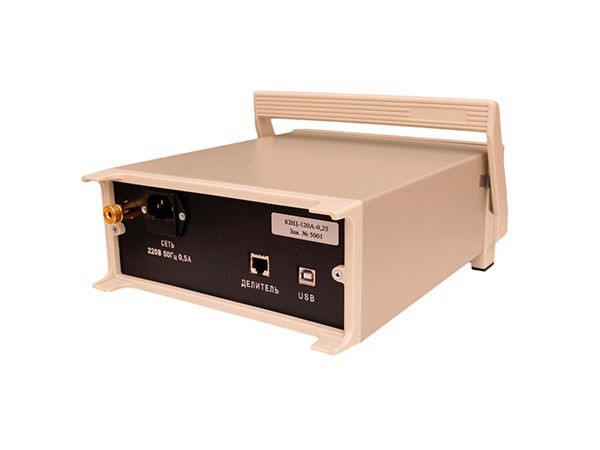

КВЦ-120А-0.25 - блок управления, вид сзади

Киловольтметр спектральный цифровой КВЦ-120А-0.25

Гарантия 1 год
Производитель СКАТ
Производство: Россия

Киловольтметр спектральный цифровой КВЦ-120А-0,25 предназначен для измерения напряжения постоянного и переменного тока частотой 50 Гц.

Условия эксплуатации киловольтметра
Киловольтметр предназначен для работы при температуре окружающего воздуха от +5 до +40 ºC и относительной влажности до 80% при температуре 25ºC.

Особенности Киловольтметра спектрального цифрового КВЦ-120А-0,25

В приборе предусмотрено постоянное отображение трех значений измеряемого напряжения – действующее, среднее и амплитудное.

Одновременное измерение трех значений позволяет оценить вид, форму и искажения измеряемого сигнала.

Киловольтметр позволяет производить до 7 записей осциллограмм измеряемого напряжения с длительностью записи не менее 1,5 секунд каждая в энергонезависимую память.

Эти записи можно просматривать с помощью подключенного через интерфейс USB персонального компьютера.
Также с помощью компьютера возможно наблюдение формы и спектра измеряемого напряжения в режиме реального времени.

Характеристики	Значения
Диапазон измеряемого входного постоянного и переменного синусоидального напряжения:	от 4 кВ до 120 кВ.
Амплитудное значение максимального измеряемого напряжения, не менее	180 кВ
Входное сопротивление по постоянному току	500 МОм ±10%
Пределы допускаемой относительной погрешности измерения напряжения постоянного и переменного тока частотой 50 Гц в рабочем диапазоне температур не более	±[0,25 + 0,02·(120/u – 1)] %, где u – величина измеряемого напряжения.
Время установления рабочего режима не более	5 секунд
Время усреднения измерения напряжения:	0,4; 0,8; 1,2; 2,4; 4,8 секунд.
Длина соединительного кабеля не менее:	5м
Внешний интерфейс для подключения компьютера	USB
Степень защиты блока индикации	IP40
Степень защиты делителя высоковольтного	IP00
Продолжительность непрерывной работы	не ограничена
Электропитание	от сети 50 Гц, 220 В ± 10%
Габаритные размеры блока индикации	235105280 мм
Масса блока индикации	не более 2,5 кг
Габаритные размеры делителя высоковольтного	300х300х650мм
Масса высоковольтного делителя, не более	не более 9,2 кг
Средний срок службы не менее	5 лет

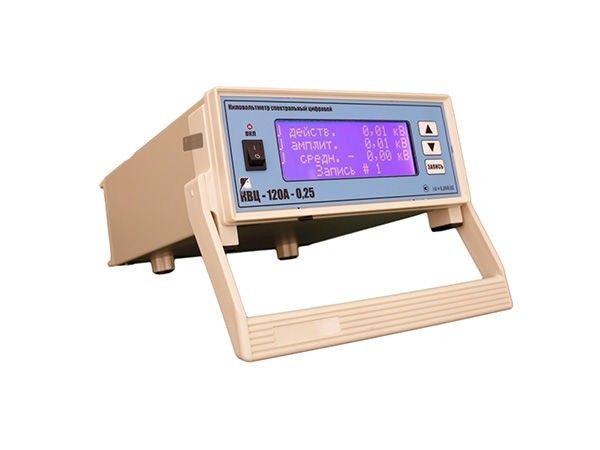

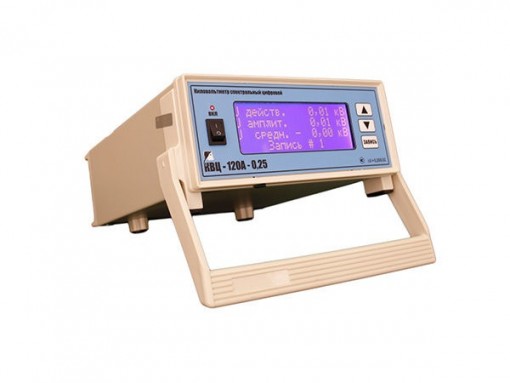

1. Блок индикации - 1 шт.;

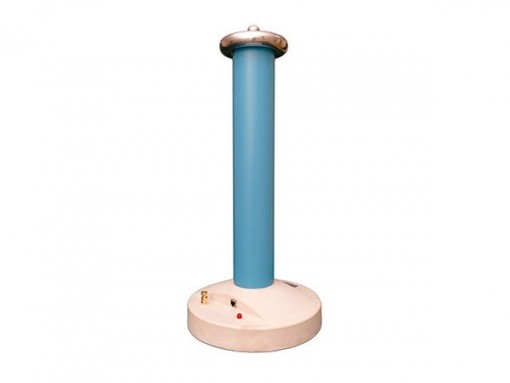

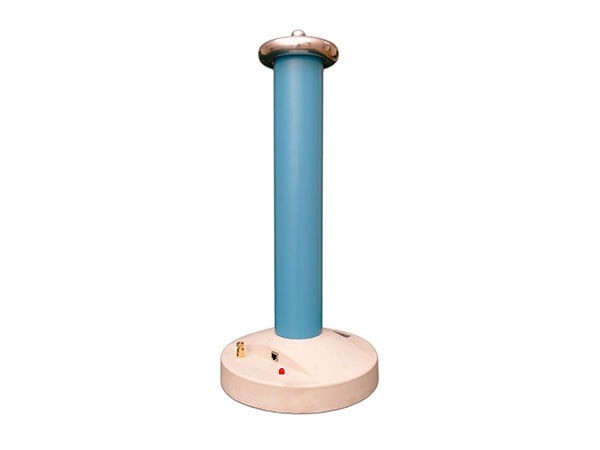

2. Делитель высоковольтный - 1 шт.;
3. Кабель соединительный (длина не менее 3 м) - 1 шт.;
4. Кабель сетевой (длина не менее 1,5 м) - 1 шт.;
5. Кабель USB - 1 шт.;
6. Сумка для переноски киловольтметра - 1 шт.;
7. Вставка плавкая 1,0 А - 1 шт.;
8. Паспорт - 1 шт.;
9. Копия свидетельства об утверждении типа - 1 шт.;
10. Методика поверки - 1 шт.
