Киловольтметр цифровой СКВ-140-Н-0,5

Описание в PDF

Госреестр 82249-21
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель НИИЭМП
Производство: Россия

Киловольтметр СКВ-140 предназначен для измерений напряжений постоянного тока и действующих значений напряжений переменного тока частотой 50 Гц. Киловольтметр может использоваться для поверки измерительных трансформаторов, киловольтметров, технического обслуживания, ремонта, наладки, испытаний различных энергоустановок, как в лабораторных, так и в полевых условиях.

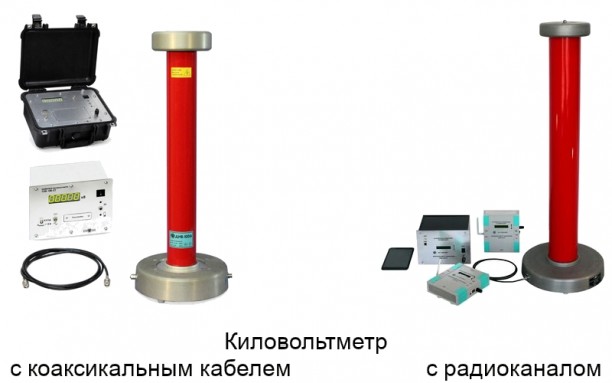

Цифровой киловольтметр СКВ-140 представлен в четырех вариантах исполнения, каждый из которых имеет свои характеристики погрешности, расположение органов управления и внешний вид.

Основные обозначения в названии устройства включают тип киловольтметра «СКВ», пределы измерений от 2 кВ до 140 кВ, различные варианты исполнения:

исходный (И),
настольный (Н),
гаджет (Г),
стационарный (СТ)

Исполнение "Н" (настольный) - блок в виде настольного пластмассового приборного корпуса, по конструктиву аналогичного БИ.

Характеристики	Значения
Вариант исполнения	Настольный
Погрешность	0,5%
Диапазон измерений напряжений постоянного тока, кВ	от 1 до 140
Диапазон измерений напряжения переменного тока, кВ	от 1 до 100
Пределы допускаемой относительной погрешности измерений напряжения постоянного и переменного тока, %	±(0,5+0,25 х [(Uп/Uх)-1])*
Номинальная частота переменного тока, Гц	50
Габаритные размеры ДНВ-140А (В×Д×Г), мм, не более	1100 х 360 х 400
Габаритные размеры блока измерительного (В×Ш×Г, без учета антенны), мм, не более	55 х 205 х 200
Габаритные размеры в полной комплектации в транспортной таре (В×Ш×Г), мм, не более	1200 х 450 х 450
Масса ДНВ-140А, кг, не более	20,0
Масса блока измерительного, кг, не более	1,5
Масса в полной комплектации в транспортной таре, кг, не более	50,0

Примечание: * Uп - предельное значение диапазона измерений напряжения; Ux – измеренное значение напряжения.

1. Делитель напряжения высоковольтный ДНВ-140А - 1 шт.;
2. Блок измерительный РУКЮ.411116.008 (с антенной и адаптером BNC) - 1 шт.;
3. Зарядное устройство - 1 шт.;
4. Кабель интерфейсный USB 2.0 (длина до 1,8 м) - 1 шт.;
5. Кабель измерительный РУКЮ 685641.031 (длина до 5 м) - 1 шт.;
6. Провод заземления (длиной 2 м) РУКЮ.685666.002 - 2 шт.;
7. USB-флэш РУКЮ.00 464 с Руководством по эксплуатации киловольтметров СКВ РУКЮ 411116.001РЭ и ПО для USB и Bluetooth – интерфейсов, а также для ОС Windows и Android - 1 шт.;
8. Устройство управления и индикации в исполнении "Н" РУКЮ 464425.001 (с антенной) - 1 шт.;
9. Руководство по эксплуатации - 1 шт.;
10. Ящик упаковочный - 1 шт.
