Киловольтметр цифровой СКВ-2-И-0,5

Описание в PDF

Госреестр 82249-21
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель НИИЭМП
Производство: Россия

Киловольтметр СКВ-2 предназначен для измерений напряжений постоянного тока и действующих значений напряжений переменного тока. Киловольтметр может использоваться для поверки измерительных трансформаторов, киловольтметров, технического обслуживания, ремонта, наладки, испытаний различных энергоустановок, как в лабораторных, так и в полевых условиях.

наименование "Киловольтметр цифровой";
обозначения типа киловольтметра "СКВ";
предел измерений напряжений постоянного тока: до 2 кВ;
вариант исполнения: "И" - исходный: в состав киловольтметра входят: ДНВ и блок измерительный (БИ);
класс точности: "0,5"

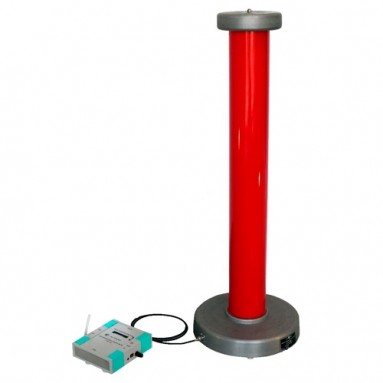

Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок.

ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ может осуществляться через штатный измерительный кабель. БИ выполняет измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного аккумулятора.

Параметр	Значение
Диапазон измерений напряжений постоянного тока, кВ	от 0,01 до 2,00
Диапазон измерений напряжения переменного тока, кВ	от 0,01 до 1,40
Пределы допускаемой относительной погрешности измерений напряжения постоянного и переменного тока, %	±(0,25+0,125 х [(Uп/Uх)-1])* или ±(0,5+0,25 х [(Uп/Uх)-1])*
Номинальная частота переменного тока, Гц	50
Условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 10 до 80 от 84 до 106
Габаритные размеры ДНВ-2А (В×Д×Г), мм, не более	190 х 100 х 140
Габаритные размеры блока измерительного (В×Ш×Г, без учета антенны), мм, не более	55 х 205 х 200
Габаритные размеры в полной комплектации в транспортной таре (В×Ш×Г), мм, не более	200 х 350 х 200
Масса ДНВ-2А, кг, не более	1,8
Масса блока измерительного, кг, не более	1,5
Масса в полной комплектации в транспортной таре, кг, не более	10,0
Вариант исполнения	Исходный
Погрешность	0,5

1. Делитель напряжения высоковольтный ДНВ * - 1 шт.;
2. Блок измерительный (с антенной и адаптером BNC) - 1 шт.;
3. Зарядное устройство - 1 шт.;
4. Кабель интерфейсный USB 2.0 (длина до 1,8 м) - 1 шт.;
5. Кабель измерительный (длина до 5 м) *** - 1 шт.;
6. Провод заземления (длиной 2 м) - 2 шт.;
7. USB-флэш с Руководством по эксплуатации и ПО для USB и Bluetooth – интерфейсов, а также для ОС Windows и Android - 1 шт.;
8. Руководство по эксплуатации - 1 шт.;
9. Ящик упаковочный - 1 шт.;
10. Планшет (при использовании планшета в варианте исполнения УУИ - "Г")** - 1 шт.;
11. Устройство управления и индикации в исполнениях "Н" или "СТ" (с антенной) ** - 1 шт.;
12. Модуль интерфейса Bluetooth** - 1 шт.

Примечания:
* Поставляется в соответствии с предельным значением измеряемого напряжения
** Поставляется в соответствии с вариантом исполнения
*** Основным является непосредственное подключение выходного (низковольтного) разъёма ДНВ к входному измерительному разъему БИ. Допускается соединение выходного разъема ДНВ и измерительного разъема БИ через кабель измерительный длинной до 5 м, но при этом возможно увеличение погрешности измерений напряжений на переменном токе 50 Гц.
