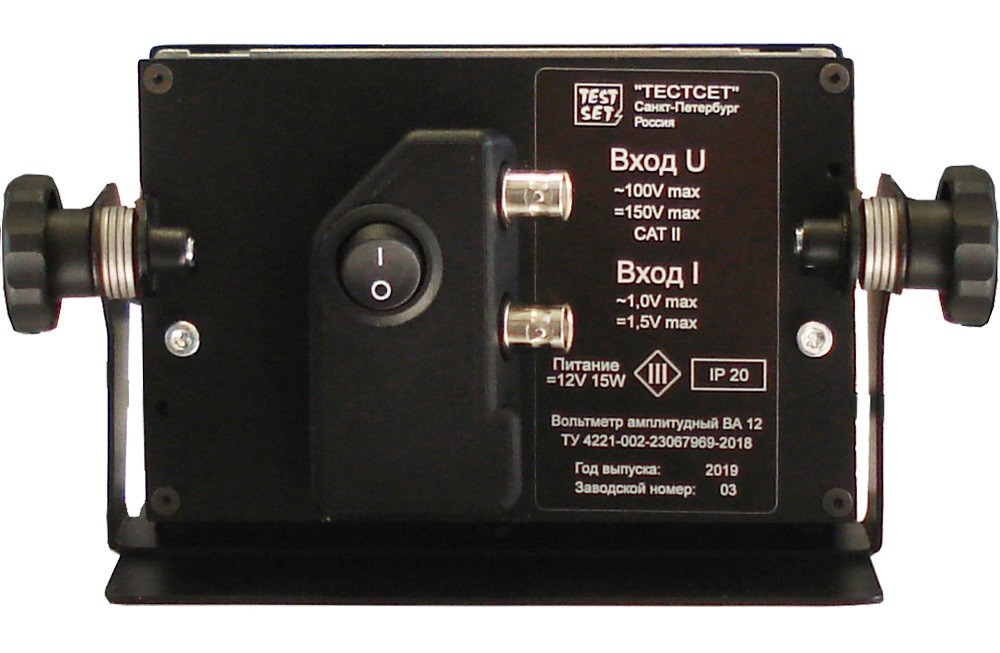

Вольтметр амплитудный ВА 12

Описание в PDF

Госреестр
Гарантия 1 год
Производитель ТЕСТСЕТ
Производство: Россия

Вольтметр амплитудный ВА 12 предназначен для измерения переменного напряжения промышленной частоты (от 45 до 400 Гц), выпрямленного и постоянного испытательных напряжений, удовлетворяющих требованиям ГОСТ 1516.2.

Вольтметр обеспечивает одновременное измерение значений двух величин: основной и дополнительной.

Основная измеряемая величина:

U_m/√2 - амплитудное значение напряжения, деленное на √2 (условное действующее значение по ГОСТ 1516.2) при измерении переменного напряжения, либо
U_m - амплитудное значение напряжения при измерении выпрямленного напряжения, либо
U_ - напряжение постоянного тока при измерении постоянного напряжения.

Дополнительная измеряемая величина назначается по выбору оператора в зависимости от рабочего задания и вида напряжения:

при измерении переменного напряжения

U_rms - среднеквадратическое значение напряжения, либо

i_rms - среднеквадратическое значение тока, либо

f - частота;

при измерении выпрямленного напряжения

I_ - среднее значение тока;

при измерении постоянного напряжения

U_m - амплитудное значение.

Метрологические характеристики
Наименование характеристики	Нормированное значение
	Вход U	Вход I
Диапазон измерений постоянного напряжения, В	±(3,0 ... 141)	±(0,02 ... 1,5)
Диапазон измерений переменного напряжения промышленной частоты, среднеквадратическое значение, В	От 2,0 до 100	От 2,0 до 100
Диапазон измерений переменного напряжения промышленной частоты 50 Гц, амплитудное значение, В	От 3,0 до 141	—
Пределы допускаемой относительной погрешности измерений постоянного напряжения, %	±0,25	±0,5
Пределы допускаемой относительной погрешности измерений переменного напряжения промышленной частоты 50 Гц, среднеквадратическое значение, %	±0,25	±0,5
Пределы допускаемой относительной погрешности измерений переменного напряжения промышленной частоты 50 Гц, амплитудное значение, %	±[0,25+0,005(\|Х_k/х\|-1)], где X_k - предел измерений вольтметра, В; x - значение измеряемого напряжения, В.	—
Пределы допускаемой относительной погрешности измерений переменного, выпрямленного и постоянного токов, %	—	±0,5
Основные технические характеристики
Диапазон рабочих частот, Гц	От 45 до 400
Активное сопротивление измерительного входа "Вход U", МОм	1 ± 0,002
Ёмкость измерительного входа "Вход U", пФ, не более	50
Активное сопротивление измерительного входа "Вход I", КОм	1 ± 0,01
Максимально допустимое амплитудное значение напряжения на измерительном входе "Вход U", В, не более	200
Максимально допустимое амплитудное значение напряжения на измерительном входе "Вход I", В, не более	10
Потребляемая мощность, Вт, не более	15
Средняя наработка на отказ, ч	10000
Средний срок службы, лет	10
Условия эксплуатации: температура окружающей среды, °С относительная влажность при температуре 25 °С, %, не более; атмосферное давление, кПа	От +5 до +40 80 От 84 до 106,7
Габаритные размеры (без учета кабелей, подставки и источника питания), мм, не более	144х96х95
Масса, кг, не более	1,5

1. Вольтметр амплитудный ВА 12 - 1 шт.

Цена по запросу

поверкa включена в стоимость
