- Госреестр 53794-13
- Межповерочный интервал 12 месяцев
- Производитель Sonel
- Производство: Польша
CMP-600
Электроизмерительные клещи CMP-600 разработаны для измерения постоянного и переменного тока, напряжения постоянного и переменного тока, частоты, сопротивления, а также тестирования диодов.

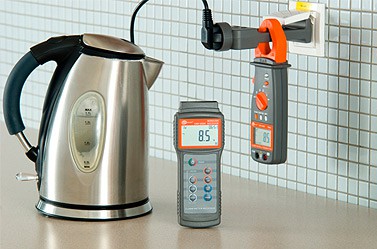

Клещи оборудованы шестиканальным передатчиком и приемником, позволяющим дистанционно считывать данные измерения. На один приемник можно получать данные с шести передатчиков (измерителей) одновременно. Также возможно с одного измерителя одновременно отправлять данные на несколько приемников.
Особенности CMP-600:
- измерение постоянного/переменного тока до 600 А;
- измерение сопротивления до 40 MОм с шагом от 0.1 Ом;
- контроль целостности электрических соединений;
- тестирование диодов;
- измерение частоты переменного тока до 100 кГц;
- беспроводная связь с несколькими передатчиками;
- связь с компьютером через USB;
- программное обеспечение;
Технические характеристики CMP-600:
Измерение переменного тока AC True RMS (50...500Гц)
| Диапазон |
Разрешение |
Основная погрешность |
| 400 A |
0,1 A |
± (1.8% и.в. + 10 е.м.р.) |
| 600 A |
1 A |
± (1% и.в. + 5 е.м.р.) |
Измерение постоянного тока DC
| Диапазон |
Разрешение |
Основная погрешность |
| 400 A |
0,1 A |
± (1.8% и.в. + 10 е.м.р.) |
| 600 A |
1 A |
± (1% и.в. + 5 е.м.р.) |
Измерение напряжения переменного тока AC True RMS (50...500Гц)
| Диапазон |
Разрешение |
Основная погрешность |
Входное сопротивление |
| 4 В |
0.001 В |
± (1.5% и.в. + 10 е.м.р.)
|
11 МОм |
| 40 В |
0.01 В |
10 МОм |
| 400 В |
0.1 В |
± (1.5% и.в. + 5 е.м.р.
|
| 600 В |
1 В |
Измерение постоянного напряжения
| Диапазон |
Разрешение |
Основная погрешность |
Входное сопротивление |
| 400 мВ |
0.1 В |
± (0.75% и.в. + 3 е.м.р.)
|
≥ 100 МОм |
| 4 В |
0.001 В |
± (1% и.в. + 3 е.м.р.)
|
11 МОм |
| 40 В |
0.01 В |
10 МОм |
| 400 В |
0.1 В |
| 600 В |
1 В |
Измерение электрического сопротивления
| Диапазон |
Разрешение |
Основная погрешность |
| 400 Ом |
0.1 Ом |
±(1% и.в. + 5 е.м.р.)
|
| 4 кОм |
0,001 кОм |
| 40 кОм |
0.01 кОм |
| 400 кОм |
0.1 кОм |
| 4 MОм |
0.001 МОм |
±(3% и.в. + 5 е.м.р.) |
| 40 MОм |
0.01 МОм |
± (5% и.в. + 5 е.м.р.) |
Измерение целостности
| Диапазон |
Разрешение |
Основная погрешность |
| 400 Ом |
0.1 Ом |
Не нормируется |
звуковой сигнал для сопротивлений ниже 100 Ом
Тестирование диодов
| Диапазон |
Разрешение |
Основная погрешность |
| 1.000 В |
0.001 В |
± (10% и.в. + 5 е.м.р.) |
Измерение частоты переменного тока
| Диапазон |
Разрешение |
Основная погрешность |
| 5.000 Гц |
0.001 Гц |
± (0.7% и.в. + 5 е.м.р.) |
| 50.00 Гц |
0.01 Гц |
| 500.0 Гц |
0.1 Гц |
| 5.000 кГц |
0.001 кГц |
| 50.00 кГц |
0.01 кГц |
| 100.0 кГц |
0.1 кГц |
Погрешность приведена для синусоидального сигнала
Чувствительность: 5 В RMS для f = 5 Гц...100 кГц
| Дополнительные технические характеристики |
|
| Категория безопасности |
III 600 В |
| Класс защиты в соответствии с PN-EN 60529 |
IP40 |
| Питание передатчика и приемника |
два элемента типа LR6 (AA) 1,5 В |
| Время непрерывной работы |
300 ч без передачи, 100 ч с передачей (t=2 с) |
| Максимальный диаметр обхвата |
Ø30 мм или профиль 35x10 мм |
| Габариты передатчика |
220 x 64 x 35 мм |
| Габариты приемника |
179 x 72 x 32 мм |
| Масса передатчика без элементов питания |
примерно. 251 г |
| Масса приемника без элементов питания |
примерно. 177 г |
| Рабочая температура |
-10..+50°C, отн. влажность < 80 % |
| Температура хранения |
–20..+60°C, отн. влажность < 70 % |
| Частота дискретизации |
3x/с без передачи данных и 1x/с передачей данных |
| Частота передатчика |
433.62MГц |
| Полярность |
автоматическая, индикация отрицательной полярности (-) |
| Дисплей |
LCD, 4 е.м.р. |
| Стандарт качества |
ISO 9001 |
Физические характеристики:
Габариты передатчика 220 x 64 x 35 мм
Габариты приемника 179 x 72 x 32 мм
Масса передатчика без элементов питания примерно. 251 г
Масса приемника без элементов питания примерно. 177 г
