Клещи токоизмерительные RGK CM-30

Описание в PDF

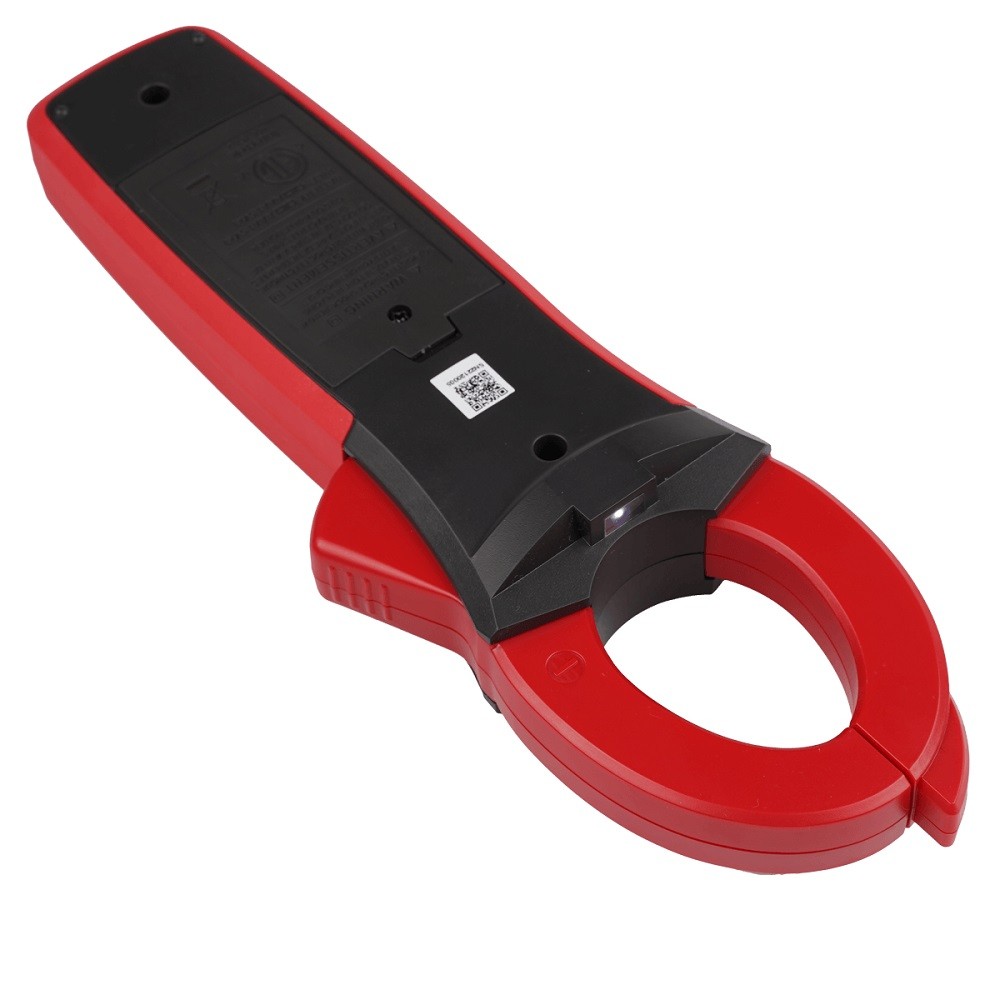

Клещи токоизмерительные RGK CM-30 - вид сзади

Клещи токоизмерительные RGK CM-30 - компактный

Клещи токоизмерительные RGK CM-30 - вид справа

Клещи токоизмерительные RGK CM-30 - вид слева

Клещи токоизмерительные RGK CM-30 - в чехле

Госреестр
Гарантия 1 год
Производитель RGK
Производство: Китай

Токоизмерительные клещи RGK CM-30 - True RMS прибор для точного измерений больших значений силы постоянного или переменного тока, до 1000 А. Множество специализированных функций и возможность работы с проводниками сечением до 42 мм делают эту модель отличным выбором для диагностики и техобслуживания промышленного оборудования, установок, сетей.

Богатый функционал RGK CM-30

INRUSH - регистрация пусковых токов и переходных процессов.
LoZ - режим пониженного сопротивления на входе для борьбы с паразитным напряжением и помехами.
LPF - фильтр низких частот необходим для диагностики инверторов и оборудования с частотно-регулируемым приводом.
NCV - датчик бесконтактного определения наличия напряжения в розетках и проводах.
REL - относительные измерения для быстрого сравнения с контрольным значением.
Измерение температуры при помощи термопары для проверки систем под нагрузкой.

Безопасность работ

Токовые клещи RGK CM-30 позволяют провести измерения силы тока без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.

Продуманная эргономика

Рядом с захватом клещей расположен защитный барьер, который препятствует случайному соскальзыванию руки пользователя в сторону линии под напряжением. Предусмотрен яркий фонарь для подсветки рабочей зоны - полезная особенность для слабоосвещенных распределительных коробок и шкафов. Органы управления расположены так, чтобы пользоваться всеми функциями было удобно одной рукой в защитной перчатке.

Дополнительные возможности

Токовые клещи RGK CM-30 могут частично заменить мультиметр за счет наличия следующих режимов:

измерение напряжения (постоянного и переменного);
определение сопротивления;
контроль целостности цепи (прозвонка);
тестирование компонентов - диодов и конденсаторов.

Расширение диапазона

Рабочий диапазон устройства можно расширить до 3000 А путем подключения гибкого датчика CM-Flex, который значительно упрощает выполнение замеров в тесном окружении, например, а также позволяет тестировать силовые провода диаметром до 140 мм. Для подключения датчика к токоизмерительным клещам RGK CM-30 не требуются какие-либо адаптеры или переходники.

Характеристики	Значения
Пределы измерений силы постоянного тока	60.00 — 1000 A
Разрешение (единица младшего разряда (е.м.р.))	0.01 — 1 A
Пределы допускаемой основной абсолютной погрешности измерений, А	±(0,02∙I+5 е.м.р.)
Пределы измерений силы переменного тока	60.00 — 1000 A
Разрешение (единица младшего разряда (е.м.р.))	0.01 — 1 A
Пределы допускаемой основной абсолютной погрешности измерений, А	±(0,02∙I+9 е.м.р.), ±(0,02∙I+5 е.м.р.)
Пределы измерений напряжения переменного тока	6.000 — 1000 В
Частота	от 40 до 400 Гц
Разрешение (единица младшего разряда (е.м.р.))	0.001 — 1 В
Пределы допускаемой основной абсолютной погрешности измерений, В	±(0,012∙U+3 е.м.р.), ±(0,01∙U+8 е.м.р.)
Пределы измерений напряжения постоянного тока	600.0 мВ — 1000 В
Разрешение (единица младшего разряда (е.м.р.))	0.1 мВ — 1 В
Пределы измерений напряжения постоянного тока	600,0 мВ — 1000 В
Разрешение (единица младшего разряда (е.м.р.))	0,1 мВ — 1 В
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В	±(0,008∙U+3 е.м.р.), ±(0,005∙U+5 е.м.р.)
Пределы измерений электрического сопротивления постоянному току	600,0 Ом — 60,00 МОм
Разрешение (единица младшего разряда (е.м.р.))	0,1 Ом — 0,01 МОм
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм	±(0,01∙R+3 е.м.р.), ±(0,01∙R+2 е.м.р.)
Пределы измерений электрической ёмкости	60,00 нФ — 60,00 мФ
Разрешение (единица младшего разряда (е.м.р.))	0,01 нФ — 0,01 мФ
Пределы допускаемой основной абсолютной погрешности измерений, В	±(0,04∙С+25 е.м.р.), ±(0,10∙С+9 е.м.р.)
Пределы измерений температуры с помощью термопар	от –40 до +300 °С, от +300 до + 1000 °С
Разрешение (единица младшего разряда (е.м.р.))	0.1 °С, 1 °С
Пределы допускаемой основной абсолютной погрешности измерений	±(0,01∙T+20 е.м.р.), ±(0,01∙T+2 е.м.р.)
Диапазон измерений частоты	10 Гц – 1 МГц
Разрешение (единица младшего разряда (е.м.р.))	0,01 Гц – 1 кГц
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц	±(0,001∙F+3 е.м.р.)
Разрядность дисплея	6000
Отображение полярности	автоматическое
Индикация перегрузки	«OL» или «-OL»
Скорость выборки	около 3 в секунду
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей	Дополнительная погрешность ± 1,0%
Раскрытие клещей	42 мм
Класс защиты	CAT III 1000 В, CAT IV 600 В
Рабочая температура	от 0 до +50 °С
Относительная влажность воздуха	80 % при температуре от 0 до +30 °С
Температура хранения	от -10 до +60 °С
Влажность хранения	80 %
Питание	3 батареи, ААА
Параметры электрического питания	4,5 В
Габаритные размеры	272 х 81 х 44 мм
Масса	0,447 кг

1. Токоизмерительные клещи RGK CM-30 - 1 шт.;
2. Комплект тестовых проводов - 1 шт.;
3. Термопара типа К - 1 шт.;
4. Батарея питания, 1,5 В (ААА) - 3 шт.;
5. Мягкий чехол - 1 шт.;
6. Руководство по эксплуатации - 1 шт.
