- Госреестр 89688-23
- Межповерочный интервал 24 месяца
- Гарантия 2 года
- Производитель Sonel
- Производство: Польша

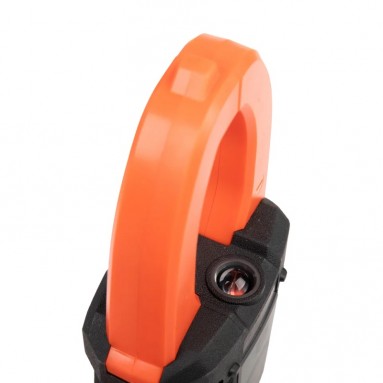

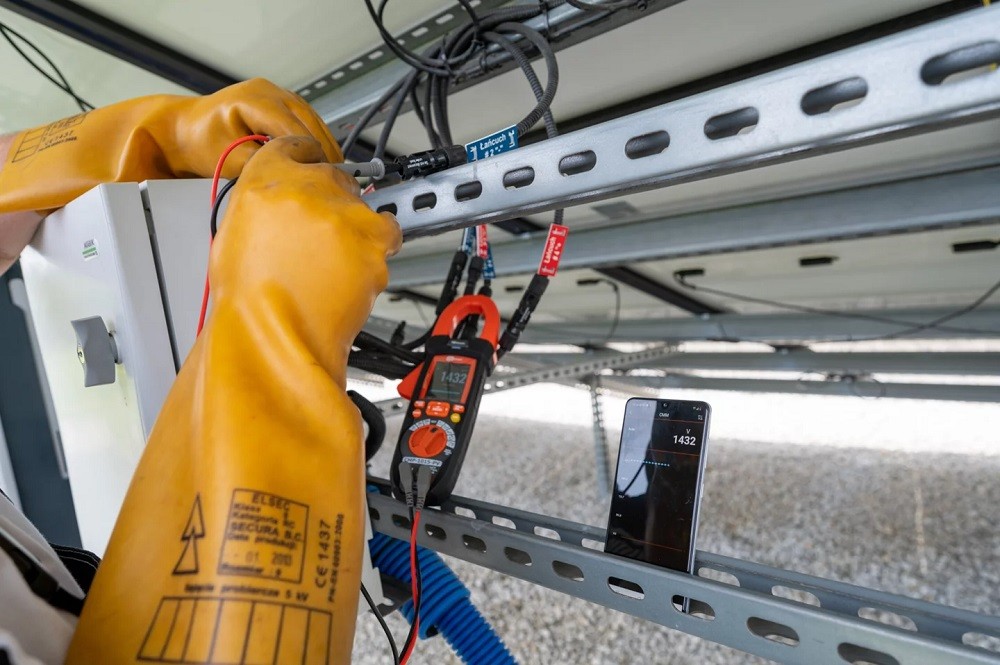

CMP-1015-PV – многофункциональные токоизмерительные клещи, предназначенные для измерения постоянного тока и напряжения в фотогальванических установках напряжением до 1500 В, а также позволяют выполнять измерения в цепях преобразователей частоты.
Функциональные возможности:
- измерение постоянного/переменного тока до 1000 А (True RMS);
- режим измерения пусковых токов (время интегрирования 100 мс);
- измерение напряжения переменного тока до 1000 В (True RMS);
- измерение напряжения постоянного тока до 1500 В;
- бесконтактная индикация наличия напряжения переменного тока;
- измерение сопротивления;
- измерение емкости;
- измерение температуры;
- измерение частоты;
- тестирование диодов;
- контроль целостности электрических соединений;
- регистрация сигналов и графический анализ данных;
- фонарик.
Напряжение постоянного тока
| Диапазон |
Разрешение |
Основная погрешность |
Полное входное сопротивление |
| 600,0 мВ |
0,1 мВ |
± (0,8% и.в.+ 5 е.м.р) |
10 МОм |
| 6,000 В |
0,001 В |
± (0,5% и.в.+ 5 е.м.р) |
| 60,00 В |
0,01 В |
| 600,0 В |
0,1 В |
± (0,8% и.в.+ 5 е.м.р) |
| 1100 В |
1 В |
| 1500 В |
1 В |
Не нормируется |
- Защита от перегрузки по постоянному напряжению 1500 В RMS.
Напряжение переменного тока (True RMS)
| Диапазон |
Разрешение |
Основная погрешность |
Полное входное сопротивление |
| 6,000 В |
0,001 В |
f = 50…60 Гц ± (1,2% и.в. + 5 е.м.р.) f = 61…1000 Гц ± (2,5% и.в. + 5 е.м.р.) |
9 МОм |
| 60,00 В |
0,01 В |
| 600,0 В |
0,1 В |
| 1000 В |
1 В |
- Значения напряжения определены в границах 10…100% диапазона;
- Погрешность функции PEAK 10% и.в.
- Диапазон частоты: 50…1000 Гц;
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Переменный ток (True RMS)
| Диапазон |
Разрешение |
Основная погрешность |
| 60,00 A |
0,01 A |
± (2,5% и.в. + 5 е.м.р) |
| 600,0 А |
0,1 А |
| 1000 А |
1 |
- Значения силы тока определены в границах 10…100% диапазона;
- Диапазон частоты: 50…60 Гц.
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS
Постоянный ток
| Диапазон |
Разрешение |
Основная погрешность |
| 60,00 A |
0,01 A |
± (2,0% и.в. + 5 е.м.р) |
| 600,0 А |
0,1 А |
| 1000 А |
1 |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS
Сопротивление
| Диапазон |
Разрешение |
Основная погрешность |
| 600,0 Ом |
0,1 Ом |
± (1,0% и.в. + 10 е.м.р) |
| 6,000 кОм |
0,001 кОм |
± (0,8% и.в. + 5 е.м.р) |
| 60,00 кОм |
0,01 кОм |
| 600,0 кОм |
0,1 кОм |
| 6,000 MОм |
0,001 MОм |
| 60,00 MОм |
0,01 MОм |
± (2,5% и.в. + 10 е.м.р) |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS
Ёмкость
| Диапазон |
Разрешение |
Основная погрешность |
| 60,00 нФ |
0,01 нФ |
± (3,0% и.в. + 20 е.м.р) |
| 600,0 нФ |
0,1 мкФ |
± (3,0% и.в. + 8 е.м.р) |
| 6,000 мкФ |
0,001 мкФ |
| 60,00 мкФ |
0,01 мкФ |
| 600,0 мкФ |
0,1 мкФ |
| 6000 мкФ |
1 мкФ |
± (3,5% и.в. + 20 е.м.р) |
| 60,00 мФ |
0,01 мФ |
Не нормируется |
| 100,0 мФ |
0,1 мФ |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS
Температура
| Диапазон |
Разрешение |
Основная погрешность |
| -40,0...1000 °C |
0,1 или 1 °C |
± (1,5% и.в. + 3°C) |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Погрешность температурного зонда не учитывается.
Частота
| Диапазон |
Разрешение |
Основная погрешность |
| 60,00 Гц |
0,01 Гц |
± (0,2% и.в. + 5 е.м.р) |
| 600,0 Гц |
0,1 Гц |
| 6,000 кГц |
0,001 кГц |
| 60,00 кГц |
0,01 кГц |
| 600,0 кГц |
0,1 кГц |
| 6,000 МГц |
0,001 МГц |
| 10,00 МГц |
0,01 МГц |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Чувствительность:
- > 2 В RMS для 20…80% заполнения цикла и < 100 кГц.
- > 5 В RMS для 20…80% заполнения цикла и > 100 кГц.
Дополнительные характеристики
| Питание |
| Питание измерителя |
Аккумулятор Li-Pol 7,4 В, 1200 мАч |
| Категория электробезопасности |
CAT IV/600 В CAT III/1000 В |
| Условия окружающей среды и другие технические данные |
| Диапазон рабочих температур |
5…40 °C при относительной влажности < 80% |
| Диапазон температур при хранении |
-20…60 °C при относительной влажности < 80% |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) |
IP40 |
| Нормальные условия для поверки |
Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 % |
| Уровень загрязнения |
2 |
| Размеры |
273 x 96 x 48 мм |
| Масса |
490 гр. (с элементами питания) |
| Дисплей |
ЖКИ с подсветкой и шкалой |
| Высота над уровнем моря |
˂ 2000 м |
| Зев клещей |
48 мм |
| Тестирование диодов |
I=1,5 мA, U0˂3,3 В DC |
| Целостность цепи |
звуковая индикация R<50 Ом при I ˂ 0,5 мА |
| Индикация превышения диапазона |
OL |
| Индикация разряда батареи |
|
| Частота измерений |
3 изм./сек |
| Входное сопротивление |
9 MОм VAC 10 MОм VDC |
| Диапазон бесконтактного индикатора переменного напряжения |
10…1000 В (50/60 Гц) |
| Время отклика для функции PEAK |
1 мс |
| Функция INRUSH: - время дискретизации - время интеграции |
37,5 Гц (RMS), 2,4576 МГц (часы) 100 мс |
| Функция VFD: - макс. рабочее напряжение |
постоянное 1500 В/переменное 1000 В |
| Функция HVDC: - макс. рабочее напряжение |
определяется высоковольтным адаптером |
| Полоса частот |
50…1000 Гц |
| Время бездействия до автоотключения |
15…60 мин. |
| Датчик температуры |
Термоэлектрический зонд типа К |
| Тип корпуса |
Двухкомпозитный |
| Класс защиты |
Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
| Соответствие требованиям ГОСТ |
ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013 |
1. Клещи электроизмерительные CMP-1015-PV - 1 шт.;
2. Руководство по эксплуатации - 1 шт.;
3. Паспорт - 1 шт.;
4. Аккумуляторная батарея Li-Pol Sonel-30 7,4 V - 1 шт.;
5. Зарядное устройство для CMP-1015-PV - 1 шт.;
6. Блок питания для зарядного устройства - 1 шт.;
7. Комплект измерительных проводов CMM/CMP - 1 шт.;
8. Термопара типа К - 1 шт.;
9. Адаптер к термопаре типа К - 1 шт.;
10. Кейс - 1 шт.
