- Госреестр 89688-23
- Гарантия 2 года
- Производитель Sonel
- Производство: Польша
Назначение и область применения СМP-403:

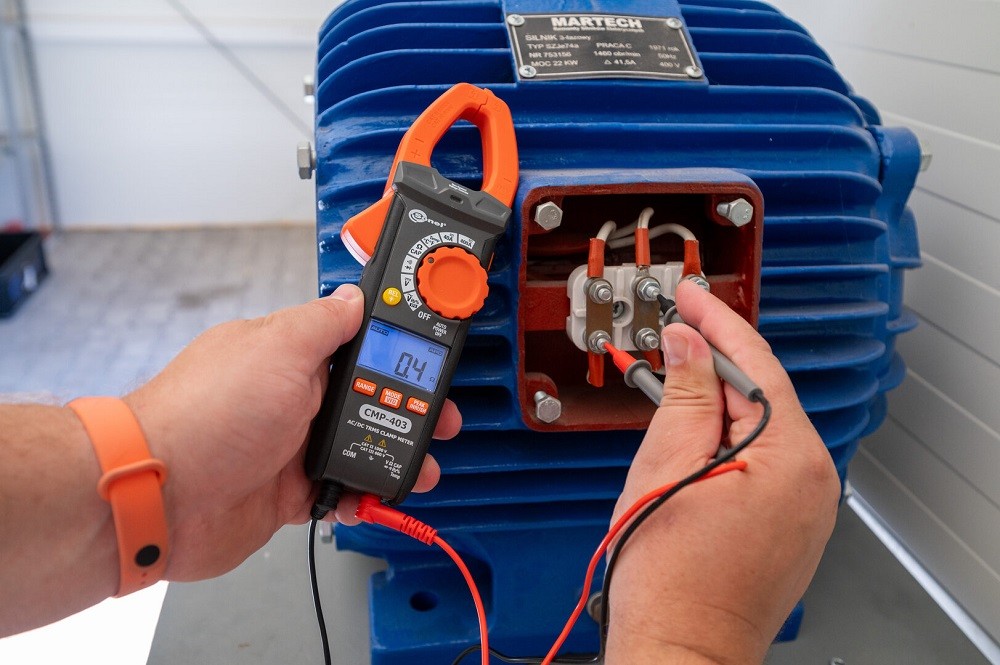

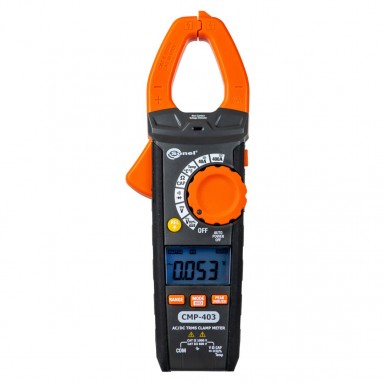

Клещи электроизмерительные CMP-403 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Максимальный измерительный зев составляет 30 мм.
Функциональные возможности Клещей электроизмерительных СМP-403:
- измерение постоянного/переменного тока до 400 А (True RMS);
- режим измерения пусковых токов (время интегрирования 100 мс);
- измерение напряжения постоянного/переменного тока до 1000 В (True RMS);
- измерение в цепях частотных преобразователях VFD;
- бесконтактная индикация наличия напряжения переменного тока;
- измерение сопротивления;
- измерение емкости;
- измерение температуры;
- измерение частоты;
- тестирование диодов;
- контроль целостности электрических соединений;
- фонарик.
Напряжение постоянного тока
| Диапазон |
Разрешение |
Основная погрешность |
Входное сопротивление |
| 4,000 В |
0,001 В |
± (1,0% и.в.+ 3 е.м.р) |
10 МОм |
| 40,00 В |
0,01 В |
| 400,0 В |
0,1 В |
± (1,2% и.в.+ 5 е.м.р) |
| 1000 В |
1 В |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Напряжение переменного тока (True RMS) и VFD
| Диапазон |
Разрешение |
Основная погрешность для частоты 50…60 Гц (все формы сигнала) |
Основная погрешность для частоты 50 Гц … 1 кГц (синусоидальная форма) |
| 4,000 В |
0,001 В |
± (1,2% и.в.+ 5 е.м.р) |
± (1,2% и.в.+ 5 е.м.р) |
| 40,00 В |
0,01 В |
| 400,0 В |
0,1 В |
| 1000 В |
1 В |
± (1,5% и.в.+ 5 е.м.р) |
± (1,5% и.в.+ 5 е.м.р) |
- Значения напряжения определены в границах от 5 до 100% диапазона;
- Входное сопротивление 10 МОм;
- Диапазон частоты: 50…1000 Гц;
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Диапазон напряжения переменного тока для режима VFD: 100…600 В.
Переменный ток (True RMS)
| Диапазон |
Разрешение |
Основная погрешность |
| 40,00 A |
0,01 A |
± (2,0% и.в. + 8 е.м.р) |
| 400,0 А |
0,1 A |
± (2,5% и.в. + 8 е.м.р) |
- Значения силы тока определены в границах от 5 до 100% диапазона;
- Диапазон частоты: 50…60 Гц;
- Защита от перегрузки 400 А.
Постоянный ток
| Диапазон |
Разрешение |
Основная погрешность |
| 40,00 A |
0,01 A |
± (2,0% и.в. + 8 е.м.р) |
| 400,0 А |
0,1 A |
± (2,5% и.в. + 8 е.м.р) |
- Защита от перегрузки 400 А.
Сопротивление
| Диапазон |
Разрешение |
Основная погрешность |
| 400,0 Ом |
0,1 Ом |
± (1,0% и.в. + 4 е.м.р) |
| 4,000 кОм |
0,001 кОм |
± (1,5% и.в. + 2 е.м.р) |
| 40,00 кОм |
0,01 кОм |
| 400,0 кОм |
0,1 кОм |
| 4,000 MОм |
0,001 MОм |
± (2,0% и.в. + 5 е.м.р) |
| 40,00 MОм |
0,01 MОм |
± (3,0% и.в. + 8 е.м.р) |
- Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
Ёмкость
| Диапазон |
Разрешение |
Основная погрешность |
| 9,999 нФ |
0,001 нФ |
Не определено |
| 99,99 нФ |
0,01 нФ |
± (4,5% и.в. + 20 е.м.р) |
| 999,9 нФ |
0,1 нФ |
± (3,0% и.в. + 5 е.м.р) |
| 9,999 мкФ |
0,001 мкФ |
| 99,99 мкФ |
0,01 мкФ |
| 999,9 мкФ |
0,1 мкФ |
| 9,999 мФ |
0,001 мФ |
| 99,99 мФ |
0,01 мФ |
± (5,0% и.в. + 5 е.м.р) |
- Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
Температура
| Диапазон |
Разрешение |
Основная погрешность |
| -20,0...1000 °C |
0,1 или 1 °C |
± (3,0% и.в. + 3°C) |
| -4,0...1832 °F |
0,1 или 1 °F |
± (3,0% и.в. + 5°F) |
- Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
- Погрешность температурного зонда не учитывается.
Частота (напряжение)
| Диапазон |
Разрешение |
Основная погрешность |
| 99,99 Гц |
0,01 Гц |
± (1,0% и.в. + 5 е.м.р) |
| 999,9 Гц |
0,1 Гц |
| 9,999 кГц |
0,001 кГц |
| 99,99 кГц |
0,01 кГц |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Чувствительность: > 2 В RMS.
Частота (ток)
| Диапазон |
Разрешение |
Основная погрешность |
| 99,99 Гц |
0,01 Гц |
± (1,0% и.в. + 5 е.м.р) |
| 999,9 Гц |
0,1 Гц |
- Чувствительность: > 20 А, > 45 Гц.
Коэффициент заполнения импульса
| Диапазон |
Разрешение |
Основная погрешность |
| 20,0...80,0 % |
0,1 % |
± (1,2% и.в. + 10 е.м.р) |
- Амплитуда импульса: ≥ 5 В;
- Ширина импульса: 0,1…100 мс;
- Частота: 45 Гц…10 кГц.
Дополнительные характеристики
| Питание |
| Питание измерителя |
Батарея 1,5 В типа LR03 (ААА) 3 шт. |
| Категория электробезопасности |
CAT III/600 В CAT II/1000 В |
| Условия окружающей среды и другие технические данные |
| Диапазон рабочих температур |
5…40 °C при относительной влажности < 80% |
| Диапазон температур при хранении |
-20…60 °C при относительной влажности < 80% |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) |
IP30 |
| Нормальные условия для поверки |
Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 % |
| Уровень загрязнения |
2 |
| Размеры |
220 x 80 x 39 мм |
| Масса: |
270 гр. (с элементами питания) |
| Дисплей |
ЖКИ с подсветкой 4-х значный |
| Высота над уровнем моря |
≤ 2000 м |
| Зев клещей |
30 мм |
| Тестирование диодов |
I=1,0 мA, U0˂3,0 В DC |
| Целостность цепи |
звуковая индикация R<50 Ом при I ˂ 1,5 мА |
| Индикация превышения диапазона |
OL |
| Индикация разряда батареи |
|
| Частота измерений |
3 изм./сек |
| Входное сопротивление |
10 MОм (AC/DC) |
| Диапазон бесконтактного индикатора переменного напряжения |
100…1000 В (50/60 Гц) |
| Диапазон измерения частоты AC: - волны синусоидальной формы - произвольной формы |
50…2000 Гц 50…60 Гц |
| Время отклика для функции PEAK |
˂ 10 мс |
| Функция INRUSH: - время дискретизации - время интеграции - чувствительность |
48 Гц (RMS), 400 kГц (часы) 100 мс > 2 А AC |
| Функция VFD: - рабочее напряжение |
100…600 В AC |
| Время автоотключения |
15 мин. |
| Датчик температуры |
Термоэлектрический зонд типа К |
| Класс защиты |
Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
| Соответствие требованиям ГОСТ |
ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013 |
1. Комплект измерительных проводов CMP/СММ (CAT IV, S) - 1 шт.;
2. Термопара - 1 шт.
19 800 ₽
поверкa включена в стоимость
