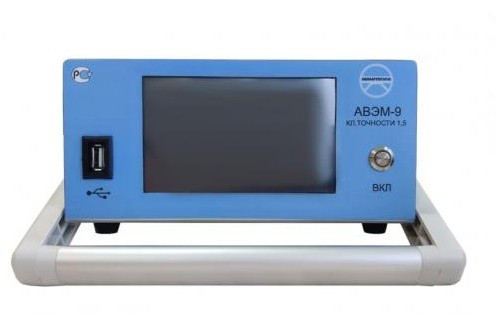

Мегаомметр АВЭМ-9

Описание в PDF

Госреестр 88515-23
Межповерочный интервал 24 месяца
Гарантия 1 год
Производитель Авиаагрегат-Н
Производство: Россия

Мегаомметры АВЭМ-9 предназначены для измерений сопротивления изоляции постоянному току, а также контроля состояния изоляции электрических цепей, не находящихся под напряжением.

Принцип действия мегаомметров основан на измерении тока, протекающего через из-меряемое сопротивление, при воздействии испытательного напряжения постоянного тока заданной величины. При этом аналоговые величины напряжения и тока преобразуются в цифровую форму с помощью АЦП, обрабатываются, а затем отображаются на сенсорном жидкокристаллическом дисплее.

Питание мегаомметров сетевое и автономное – от встроенного литий-ионного аккумулятора 12 В. Зарядка осуществляется с помощью блока питания, поставляемого в комплекте.

Область применения мегаомметров – измерение сопротивления и контроль состояния изоляции электрических цепей, не находящихся под напряжением.

Диапазоны измерений переключаются автоматически. Высокое испытательное напряжение формируется с помощью импульсного преобразователя из напряжения питания.

Программное обеспечение

Программное обеспечение мегаомметров является их составной и неотъемлемой частью.

Конструкция мегаомметров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, так как ПО прошито в микропроцессоре, жестко установленном внутри печатной платы.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Характеристики	Значения
Параметры электрического питания от АКБ: - напряжение постоянного тока, В	от 9,5 до 12
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц	от 207 до 253 от 49,8 до 50,2
Потребляемая мощность, ВА, не более	24
Габаритные размеры, мм, не более	190х200х250
Масса, кг, не более	1,7
Время установления рабочего режима, с, не более	10
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, %, при 30 °C, не более - атмосферное давление, кПа	от -10 до +45 90 от 84 до 106,7
Основные метрологические характеристики
Пределы допускаемой относительной погрешности измерения сопротивления, %, не более	±1,5
Пределы допускаемой относительной погрешности воспроизведения измерительного напряжения, создаваемого мегаомметром на объекте измерения, %, не более	±10
Диапазон измерения сопротивлений изоляции	300 кОм – 100 ГОм
Номинальные значения измерительного напряжения, В	500, 1000, 2500
Значение выходного тока, через измеряемую цепь, мА, не более	2
Соответствия испытательного напряжения и измеряемого сопротивления
Номинальное значение испытательного напряжения, В	Диапазон измерение сопротивления изоляции
500	от 300 кОм до 1ГОм
1000	от 700 кОм до 100 ГОм
2500	от 2 МОм до 100ГОм

1. Мегаомметр АВЭМ-9 – 1 шт;
2. Система крепления к щиту – 1 шт;
3. Паспорт – 1 шт;
4. Руководство по эксплуатации – 1 шт;
5. Компакт-диск с документацией – 1 шт;
6. Упаковка – 1 шт.
