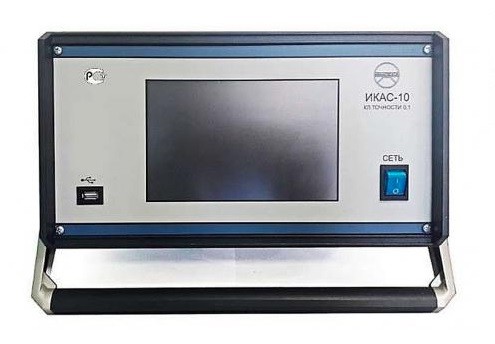

ИКАС-10-1 измеритель активного сопротивления

Описание в PDF

Госреестр 86534-22
Межповерочный интервал 24 месяца
Производитель Авиаагрегат-Н
Производство: Россия

ИКАС-10-1 измеритель активного сопротивления с 2 разъемами для измерительных кабелей предназначен для

измерения электрического сопротивления постоянному току электрических цепей, обмоток электрических машин и обмоток трансформаторов, обмотки которых включены по одной из следующих схем: «звезда», «звезда с нейтралью», «треугольник», «отдельная обмотка», «независимые обмотки» и пересчета электрического сопротивления постоянному току по схемам«звезда» и «треугольник» в сопротивление обмоток.

Характеристики	Значения
Диапазоны измерений электрического сопротивления постоянному току, Ом	от 0,000001 до 10000 включ. св. 10000 до 50000
Пределы допускаемой относительной погрешности измерения электрического сопротивления постоянному току в диапазонах, % - от 0,000001 до 10000 Ом включ. - св. 10000 до 50000 Ом	±(0, 1%+0,5 мкОм) ±0,2%
Разрешающая способность, Ом	0,00000001
Максимальное значение тока, протекающего через измеряемые обмотки, А, не более	16
Максимальное значение напряжения на измерительных входах, В, не более	24
Время установления рабочего режима, мин, не более	1
Непрерывная работа, ч, не более	8
Основные технические характеристики
Параметры электрического питания - напряжения переменного тока,В - частота переменного тока, Гц	230 ±23 50 ± 0,2
Потребляемая мощность, Вт, не более	450
Масса прибора, кг, не более	15
Габаритные размеры (высота×ширина×длина), мм, не более	230×410×285
Условия эксплуатации: – температура окружающей среды, °С – относительная влажность, % – атмосферное давление, кПа	от +5 до +40 до 90 от 84 до 106,7

1. ИКАС-10-1 измеритель активного сопротивления – 1 шт.;
2. Кабель поверочный – 1 шт.;
3. Зажимы измерительные – 1 шт.;
4. Руководство по эксплуатации – 1 шт.;
5. Паспорт – 1 шт.
