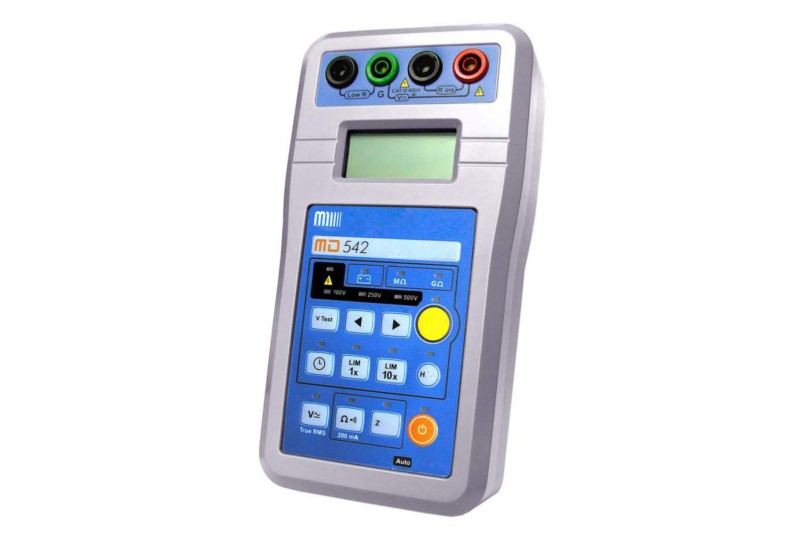

Цифровой тестер изоляции MД 542

Описание в PDF

Производитель Megabras

Цифровой тестер изоляции MД 542 - Напряжение до 500 В / до 100 ГОм; Измерение сопротивления от 50 мОм

Особенности:

Напряжение до 500 В / до 100 ГОм
Измерение сопротивления от 50 мОм
Экранирующий провод
Программируемый таймер + индекс поляризации
Тест ГОДЕН / НЕ ГОДЕН
Вольтметр до 400 В (True RMS)
Питание от аккумуляторов

Megabras MД 542 является интеллектуальным измерителем сопротивления изоляции до 500 В, имеющий микропроцессорное управлением для измерения сопротивлений до 100 ГОм при 500 В, с использованием испытательных напряжений равных 100 В, 250 В и 500 В. Это портативный карманный прибор с питанием от аккумулятора. Благодаря своему принципу измерения (фактическому измерению напряжения и тока) этот прибор считается «настоящим мегомметром» и поэтому точность измерения сопротивления не зависит от каких-либо погрешностей подачи измерительного напряжения.

Работа с этим прибором не вызывает никаких трудностей: Просто подключите провода, включите прибор, выберите испытательное напряжение и нажмите кнопку “старт”. Затем оборудование выберет наиболее подходящую шкалу и покажет замеренные значения на цифровом экране.

Для того, чтобы гарантировать безопасность пользователя, корпус изделия не содержит никаких металлических частей. Выходные клеммы размещаются в самой дальней, наиболее защищенной части прибора. Световой индикатор показывает наличие высокого напряжения и гаснет, когда ёмкости (как внутренние, так и внешние) разряжаются до безопасных значений.

Кроме того, прибор оснащен дополнительными необходимыми функциями: проверка целостности цепи при испытательном токе до 200 мA, измерение малых сопротивлений, измерение напряжения постоянного и переменного тока до 400 В, таймер, функция “удержания”, настраиваемые пределы сопротивления для тестирования в режиме “годен/не годен” со звуковым сигналом.

Пути тока поверхностной утечки могут повлиять на измерение высоких значений сопротивления изоляции. Поэтому существует возможность использования клемм GUARD (экран), чтобы устранить воздействие этого тока, что существенно улучшает результаты.

Характеристики	Значения
Номинальное испытательное напряжение	100 В, 250 В, 500 В
Напряжение постоянного тока	отрицательное
Диапазон измерений сопротивления	От 10 кОм до 100 ГОм
Ток короткого замыкания	1.5 ± 0.3 мА
Точность установки испытательного напряжения	0/+15% для сопротивлений между 5 Мом и разомкнутой цепью
Основная погрешность измерения	R ≤ 50 ГОм: 5% от показаний ± 2 е.м.р. R > 50 ГОм: 10% от показаний ± 2 е.м.р. измерение малых значений сопротивления и целостности Диапазон: 0.050 до 150 Ом Погрешность: 5% от показаний ± 2 един. Испытательный ток: до 200 мА Индикатор контроля целостности: Срабатывает при R < 5 Ом ± 0.5 Ом
Встроенный таймер	5 — 10 — 15 — 30 секунд 1 — 2 — 3 — 5 — 10 — 15 минут
Программируемое тестирование в режиме "годен/не годен"	0.2 — 0.3 — 0.4 — 0.5 — 0.6 — 0.7 — 0.8 — 0.9 MОм 1 — 2 — 3 — 4 — 5 — 6 — 7 — 8 — 9 — 10 — 20 — 30 — 40 — 50 – 60 - 70 — 80 90 — 100 — 200 — 300 — 400 — 500 — 600 — 700 – 800 — 900 MОм 1 — 2 — 3 — 4 — 5 — 6 — 7 — 8 — 9 — 10 ГОм
Вольтметр
Истинное среднеквадратичное значение (True RMS)
Диапазон	0..400 В Пост/Перем. тока
Точность	3% от показаний ± 2 единицы
Дополнительные функции	Автоматический расчет Индекса Поляризации. Экранирующая клемма (Guard) Функция “удержания”
Класс безопасности	В соответствии со стандартами ГОСТ Р 61010-1:1990, 61010-1:1992 – 2 ЭМС В соответствии со стандартом ГОСТ Р 61326-1 устойчивость к электростатическим разрядам В соответствии со стандартом 61000-4-2
Устойчивость к электромагнитному облучению;	В соответствии со стандартом 61000-4-3
Источник питания	Встроенный NiMH аккумулятор Автономный режим: 1000 тестов по 5 секунд с интервалом 25 секунд в соответствии с IEC 61557-2. В ходе измерений используется нормированное сопротивление со значением UN x (1000 Ом /В)
Зарядное устройство	Встроенное, с внешним питанием 9 В / 0.5 А
Диапазон рабочих температур	От -5°C до 50°C
Температура хранения	От -10°C до 60°C
Амплитуда колебаний влажности	95% Отн. влаж (без конденсации)
Вес	0.5 кг
Габаритные размеры	102 x 195 x 46 мм

1. Цифровой тестер изоляции MД 542 – 1 шт.;
2. Измерительные кабели – 2 шт.;
3. Кабель экрана – 1 шт.;
4. Сетевой кабель – 1 шт.;
5. Сумка для переноски прибора – 1 шт.;
6. Руководство по эксплуатации – 1 экз.
