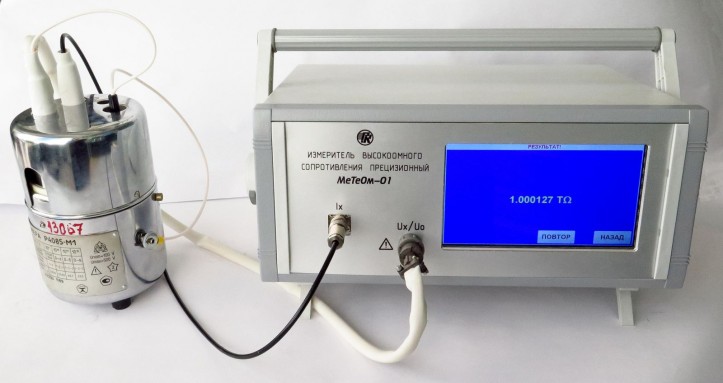

Измеритель высокоомного сопротивления прецизионный МеТеОм-01

Описание в PDF

Госреестр 75501-19
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель НИИЭМП
Производство: Россия

Измеритель МеТеОм-01 предназначен для измерения электрического сопротивления по постоянному току в диапазоне от 1 МОм до 1 ТОм и может использоваться для проведения измерительных и поверочных работ (например, в центрах стандартизации и метрологии), контроля технологических процессов производства прецизионных высокоомных резисторов и прочего.

Принцип работы прибора основан на измерении сопротивления методом вольтметра - амперметра.

МеТеОм-01 имеет два режима измерения: замещения и прямой. Выбор пределов измерений осуществляется автоматически. Результат измерения выводится на экран как в виде значения сопротивления Rx при прямом измерении, так и в виде относительного отклонения δRx от заданного значения эталонной меры при измерении в режиме замещения. Прибор позволяет выполнять многократные измерения, количество которых задается пользователем.

Конструктивно МеТеОм-01 выполнен в настольном исполнении в виде законченного переносного блока, на лицевой панели которого расположен сенсорный дисплей для управления режимами работы и отображения результатов измерений.

Диапазон измерений сопротивления, МОм	от 1 до 1*10⁶
Пределы допускаемой относительной погрешности измерений сопротивления в диапазонах сопротивления, % от 1 до 10² МОм включ. св. 10² до 10⁴ МОм включ. св. 10⁴ до 10⁵ МОм включ. св. 10⁵ до 10⁶ МОм включ.	± 0,002 ± 0,003 ± 0,01 ± 0,04
Примечание. Метрологические характеристики нормируют при отклонении от указанных диапазонов в большую или меньшую сторону на 0,2 %.
Диапазон показаний относительного отклонений сопротивления от номинального значения, %	от -50 до +50
Диапазон напряжений, подаваемых на объект измерения, В	от 30 до 500
Потребляемая мощность, В·А, не более	50
Время однократного измерения, с, не более	20
Габаритные размеры (длина х ширина х высота)	300х400х200
Масса, кг, не более	6
Номинальные условия применения: - температура воздуха окружающей среды, - атмосферное давление, кПа (мм рт. ст.) - относительная влажность воздуха, % не более - напряжение сети питания, В - частота напряжения питания, Гц	от 18 до 22 от 84 до 106 (от 630 до 795) 80 от 215,6 до 224,4 от 49,5 до 50,5

1. Измеритель МеТеОм-01 РУКЮ.411721.007 – 1 шт.;
2. Кабель Ux/Uo РУКЮ.685631.027 – 1 шт.;
3. Кабель Ix РУКЮ.685631.028 – 1 шт.;
4. Кабель сетевой HAMA H-29934 – 1 шт.;
5. Кабель поверочный К0 РУКЮ.685631.029 – 1 шт.;
6. Кабель поверочный К1 РУКЮ.685631.030 – 1 шт.;
7. Кабель поверочный К2 РУКЮ.685631.031 – 1 шт.;
8. Кабель поверочный К3 РУКЮ.685631.032 – 1 шт.;
9. Заглушка на блок Model 7078-TRX-TBC KEITHLEY – 1 шт.;
10. Заглушка на кабель Model 7078-TRX-5 KEITHLEY – 1 шт.;
11. Руководство по эксплуатации РУКЮ.411721.006 РЭ – 1 шт.
