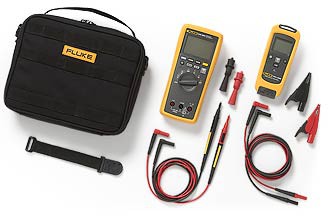

Fluke CNX v3000 комплект измерения напряжения переменного тока
Беспроводная измерительная система Fluke CNX v3000 комплект в полном составе, обеспечивающая измерения основных электрических параметров при помощи мультиметра и одновременный просмотр истинных среднеквадратичных значений напряжения с удаленных модулей измерения переменного напряжения.
Модуль измерения напряжения переменного тока Fluke CNX v3000 комплект является частью команды инструментов беспроводного поиска неполадок Fluke.
Подключите беспроводной модуль измерения напряжения переменного тока CNX v3000 к точке замера и просматривайте результаты на беспроводном мультиметре CNX с расстояния до 20 метров. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте несколько модулей для измерений в трехфазных системах. Можно также использовать независимый измерительный инструмент или объединить его с другими модулями CNX в систему для выполнения множества измерений. С небольшого расстояния можно даже просматривать показания с модулей, расположенных в закрытых электрических щитах. Кроме того, больше не требуется записывать полученные данные, поскольку модуль измерения напряжения CNX v3000 способен регистрировать до 65000 значений (мин./макс./ср.) показаний приборов с меткой времени с помощью дополнительного ПК-адаптера. Беспроводная система CNX также более безопасна – теперь вы можете просматривать показания приборов на расстоянии от точки замера. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.
Комплект измерения напряжения переменного тока Fluke CNX v3000 комплект обеспечивает измерения основных электрических параметров.
Беспроводной мультиметр CNX 3000 обеспечивает:
- Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
- Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
- Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
- Запись минимальных и максимальных значений
- CAT III 1000 В; CAT IV 600 В; IP54
Беспроводной модуль измерения напряжения переменного тока CNX v3000 обеспечивает:
- Измерение истинных среднеквадратичных значений напряжения переменного тока до 1000 В
- погрешность ±1% до 500 Гц, погрешность ± 2% до 1 кГц
- Запись до 65000 показаний
- ЖК-дисплей с подсветкой
- CAT III 1000 В; CAT IV 600 В; IP42
При помощи дополнительного ПК-адаптера беспроводная система поиска неисправностей CNX способна отслеживать до 10 измерительных модулей одновременно и передавать результаты на ПК для последующего анализа
Беспроводной мультиметр CNX 3000
Технические спецификации мультиметра Fluke CNX 3000
Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).
|
Технические характеристики
|
|
Переменное напряжение
|
|
Диапазон ¹
|
Разрешение
|
Погрешность ² ³
|
|
от 45 до 500 Гц
|
от 500 Гц до 1 кГц
|
|
600,0 мВ
|
0,1 мВ
|
1,0% + 3
|
2,0 % + 3
|
|
6,000 В
|
0,001 В
|
|
60,00 В
|
0,01 В
|
|
600,0 В
|
0,1 В
|
|
1000 В
|
1 В
|
|
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В.
³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.
|
|
Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость
|
|
Функция
|
Диапазон ¹
|
Разрешение
|
Погрешность
|
|
мВ
|
600,0 мВ
|
0,1 мВ
|
0,09 % + 2
|
|
В
|
6,000 В
|
0,001 В
|
0,09 % + 2
|
|
60,00 В
|
0,01 В
|
|
600,0 В
|
0,1 В
|
|
1000 В
|
1 В
|
0,15 % + 2
|
|
)))
|
600 Ом
|
1 Ом
|
Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс.
|
|
Ом
|
600,0 Ом
|
0,1 Ом
|
0,5 % + 2
|
|
6,000 кОм
|
0,001 кОм
|
0,5 % + 1
|
|
60,00 кОм
|
0,01 кОм
|
|
60,00 кОм
|
0,1 кОм
|
|
600,0 кОм
|
0,001 МОм
|
|
50,00 МОм
|
0,01 МОм
|
1,5 % + 3
|
|
Проверка диодов
|
2,000 В
|
0,001 В
|
1 % + 2
|
|
мкФ
|
1000 нФ
|
1 нФ
|
1,2 % + 2
|
|
10,00 мкФ
|
0,01 мкФ
|
|
100,0 мкФ
|
0,1 мкФ
|
|
9999 мкФ ¹
|
1 мкФ
|
10%
|
|
¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.
|
|
Переменный и постоянный ток
|
|
Функция
|
Диапазон ¹
|
Разрешение
|
Погрешность
|
|
мА, перемен. т.
(45 Гц - 1 кГц)
|
60,00 мА
|
0,01 мА
|
1,5 % + 3
|
|
400,0 мА ³
|
0,1 В
|
|
мА пост. тока ²
|
60,00 мА
|
0,01 мА
|
0,5 % + 3
|
|
400,0 В
|
0,1 В
|
|
¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %.
² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА.
³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).
|
|
Частота
|
|
Диапазон ¹
|
Разрешение
|
Погрешность
|
|
99,99 Гц
|
0,01 В
|
0,1 % + 1
|
|
999,9 Гц
|
0,1 В
|
|
9,999 кГц
|
0,001 кГц
|
|
99,99 кГц
|
0,01 кГц
|
|
¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.
|
|
Входные характеристики
|
|
Функция
|
Защита от
перегрузок
|
Входной импеданс
(номинальный)
|
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм)
|
Подавление синфазного сигнала
|
|
|
1100 В (среднеквадратичное значение)
|
> 10 МОм > 100 пФ
|
> 120 дБ при пост. токе, 50 Гц или 60 Гц
|
> 60 дБ при 50 Гц или 60 Гц
|
|
|
1100 В (среднеквадратичное значение)
|
> 10 МОм > 100 пФ
|
> 60 дБ при пост. напр., до 60 Гц
|
|
|
1100 В (среднеквадратичное значение)
|
> 10 МОм > 100 пФ
|
> 120 дБ при пост. токе, 50 Гц или 60 Гц
|
> 60 дБ при 50 Гц или 60 Гц
|
|
Напряжение испытания на обрыв цепи
|
Полный диапазон
|
Типичный ток короткого замыкания
|
|
До 6 МОм
|
50 МОм
|
|
|
1100 В (среднеквадратичное значение)
|
< 2,7 В пост. тока
|
< 0,7 В пост. тока
|
< 0,9 В пост. тока
|
< 350 мА
|
|
|
1100 В (среднеквадратичное значение)
|
< 2,7 В пост. тока
|
< 2,000 В пост. тока
|
< 1,1 мА
|
|
Функция
|
Защита от перегрузки
|
Защита
|
|
мA
|
Защита предохранителем, 44/100 А, 1000 В, FAST
|
Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление
|
|
Запись минимальных и максимальных значений
|
|
Функция
|
Погрешность
|
|
Функции постоянного тока
|
Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс
|
|
Функции переменного тока
|
Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс
|
|
Общие характеристики
|
|
Максимальное напряжение между любым контактом и заземлением
|
1000 В пост. тока или перем. тока ср.кв.знач.
|
|
Защита предохранителем (Ом) от вх. А
|
Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
|
|
ЖК-дисплей
|
Частота обновления: 4/с
Вольты, амперы, омы: разрядность 6000
Частота: разрядность 10000
Емкость: разрядность 1000
|
|
Тип элементов питания
|
Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
|
|
Время автономной работы
|
Минимум 300 часов
|
|
Температура
|
Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C
|
|
Относительная влажность
|
от 0 до 90 % (от 0 до 35 °C)
от 0 до 75 % (от 35 до 40 °C)
от 0 до 45 % (от 40 до 50 °C)
|
|
Высота над уровнем моря
|
Рабочая: 2000 м
Хранения: 12000 м
|
|
Температурный коэффициент
|
0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
|
|
Частота радиосвязи
|
2,4 ГГц, диапазон ISM, расстояние 20 м
|
|
Размеры (В x Ш x Д)
|
4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14")
|
|
Вес
|
340 г
|
|
Стандарты безопасности
|
US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-яредакция
CSA: CAN/CSA-C22.2 No 61010-1-12: 3-яредакция
CE European: IEC/EN 61010-1:2010
|
|
Электромагнитная совместимость
EMI, RFI, EMC, RF
|
EN 61326-1:2006, EN 61326-2-2:2006
ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249
FCCID : T68-FWCS IC:6627A-FWCS
|
|
Степень защиты (IP)
|
IP54
|
Модуль напряжения переменного тока CNX v3000
Технические характеристики модуля измерения напряжения Fluke CNX v3000
Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.
|
Переменное напряжение
|
|
Диапазон ¹
|
Разрешение
|
Погрешность ² ³
|
|
от 45 до 500 Гц
|
от 500 Гц до 1 кГц
|
|
6,000 В
|
0,001 В
|
1,0% + 3
|
2,0 % + 3
|
|
60,00 В
|
0,01 В
|
|
600,0 В
|
0,1 В
|
|
1000 В
|
1 В
|
|
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
² Коэффициент формы ≤ 3 по всей шкале до 500 В, убывает линейно до коэффициента формы ≤ 1,5 при 1000 В.
³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при коэффициенте формы не более 3.
|
|
Общие характеристики
|
|
ЖК-экран с подсветкой
|
3½ знака, разрядность 6000, обновление показаний 4/с
|
|
Тип элементов питания
|
2 AA, NEDA 15 А, IEC LR6
|
|
Время автономной работы
|
400 ч
|
|
Память
|
Запись до 65 000 показаний
|
|
Неограниченный интервал прослушивания
|
5 с
|
|
Радиочастотная связь
|
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
|
|
Дальность радиочастотной связи
|
20 метров
|
|
Рабочая температура
|
от -10 до +50°C
|
|
Температура хранения
|
от -40 до +60 °C
|
|
Допустимая влажность при работе
|
90 % при 35 °C, 45 % при 40 °C, 45 % при 50 °C
|
|
Электромагнитная совместимость
|
EN 61326-1:2006
|
|
Соответствие стандартам безопасности
|
EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III
600 В CAT IV EN/IEC 61010-2-030:2010
EN/IEC 61010-031:2002+A1:2008
|
|
Уровень загрязнения
|
2
|
|
Температурный коэффициент
|
0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
|
|
Степень защиты
|
CAT IV 600 В, CAT III 1000 В
|
|
Сертификация
|
CSA, FCC T68-FWCS IC:6627A-FWCS
|
|
Степень защиты (IP)
|
IP 42
|
|
Размеры (ВхШхГ)
|
16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
|
|
Вес
|
0,22 кг
|
1. Беспроводной мультиметр Fluke CNX 3000;
2. Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000;
3. Измерительные провода TL224;
4. Измерительные провода TL175;
5. Зажимы "крокодил" AC175;
6. Зажимы типа "крокодил" AC285;
7. Ремешок на магнитной подвеске;
8. Мягкая сумка для переноски.
