Импульс устройство определения тока короткого замыкания
Назначение Импульс
Устройство определения тока короткого замыкания в сетях постоянного тока «Импульс» (в дальнейшем – устройство) предназначено для определения тока короткого замыкания на шинах и присоединениях сетей постоянного тока напряжением 24 – 220 В с целью выбора установок защитных автоматов и плавких предохранителей.
Устройство фиксирует также длительность короткого замыкания до момента отключения его элементами защиты, как правило, дополнительным автоматическим выключателем.
Принцип действия основан на измерении тока и величины падения напряжения в месте подключения устройства при включении присоединения на короткозамыкающую перемычку, установленную в конце присоединения.
Обычно место подключения выбирается сразу за головным автоматом присоединения или за одним из промежуточных автоматических выключателей.
Включение присоединения на КЗ осуществляется с помощью встроенного в устройство тиристора, а отключение — с помощью дополнительного автоматического выключателя, входящего в комплект поставки устройства.
Устройство Импульс за один цикл измерения определяет ток при коротком замыкании в конце присоединения и рассчитывает значение тока в начале присоединения, в месте подключения устройства.

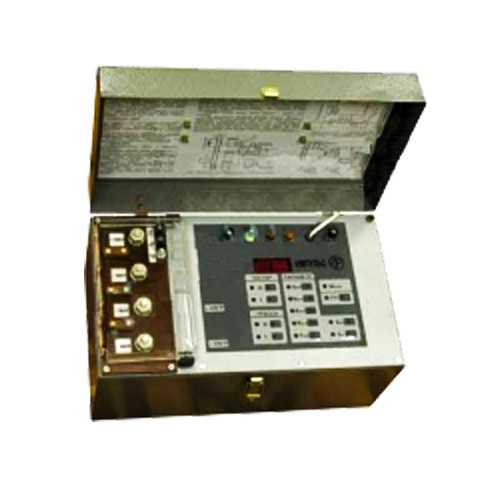

Устройство является переносным и размещено в металлическом ящике с ручкой для переноски одним человеком.
В части воздействия климатических факторов устройство соответствует исполнению У категории размещения 3.1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 с диапазоном рабочих температур от –10 до +45°С.
В части воздействия механических факторов устройство соответствует группе М1 по ГОСТ 17516.1-90.
Устройство соответствует исполнению IP20 по ГОСТ 14254-80, кроме выводов подключения.
Технические данные Импульс
Питание устройства осуществляется от источника переменного тока напряжением 220 В частотой 50 Гц.
Устройство подключается в разрыв цепи проверяемого присоединения совместно с дополнительным автоматическим выключателем, предназначенным для отключения тока КЗ.
Устройство имеет встроенные измерители тока и напряжения с максимальным значением по току до 2000 А и по напряжению — до 300 В.
Устройство обеспечивает вывод на индикатор следующей информации:
- измеренное значение тока короткого замыкания присоединения Iимп, А;
- измеренное значения напряжения присоединения до момента короткого замыкания Uсети, В;
- измеренное значения напряжения присоединения в момент короткого замыкания Uимп, В;
- измеренная длительность существования короткого замыкания по уровню 0,5 от максимальной амплитуды импульса тока Тимп, с;
- рассчитанное значение тока короткого замыкания в точке подключения устройства Iсети, кА;
- рассчитанное значение сопротивления полной цепи при КЗ в конце присоединения Rимп, Ом;
- рассчитанное значение сопротивления сети до точки подключения устройства Rсети, Ом;
- мгновенные значения измеренного тока КЗ в процессе короткого замыкания с интервалом 0,5 мс (Трасса I), А;
- мгновенные значения измеренного напряжения в процессе короткого замыкания с интервалом 0,5 мс (Трасса U), В.
Средняя относительная аппаратная погрешность при измерении тока КЗ и напряжения присоединения не превышает 3%.
Устройство обеспечивает следующие режимы работы:
- Режим тестера входного напряжения, при котором на индикаторе устройства индицируется текущее значение входного напряжения.
- Режим тестера входного тока, при котором на индикаторе устройства индицируется текущее значение тока присоединения (при условии предварительного открытия тиристора).
- Режим создания КЗ, при котором сначала производится закорачивание цепи, а затем, после срабатывания защиты, расчет измеренных значений и вывод их на индикатор для просмотра по требованию оператора.
Во всех режимах обеспечивается возможность многократного считывания всей имеющейся информации.
Примечание: Значения измеренных и рассчитанных параметров хранятся до нового пуска КЗ или выключения питания.
Устройство оснащено встроенной самодиагностикой, проходящей автоматически после включения питания.
Устройство позволяет осуществлять пробный пуск без устраивания короткого замыкания от кнопки клавиатуры с целью проверки правильности подключения и работы устройства, а также измерения тока нагрузки присоединения.
Устройство сохраняет работоспособность при отклонениях питающего напряжения от 0,85 до 1,1 номинального значения 220 В переменного тока.
Потребление по цепи питания при номинальном напряжении 220 В переменного тока не превышает 30 Вт.
Дополнительная аппаратная погрешность устройства при изменении температуры окружающей среды в рабочем диапазоне не превышает 2%.
Наработка на отказ устройства составляет 5000 часов.
Электрическое сопротивление изоляции цепей оперативного питания, а также входных измерительных цепей токов и напряжений относительно корпуса и между собой не менее 10 МОм. Электрическая прочность изоляции цепей обеспечивает отсутствие ее пробоя и перекрытия при подаче в течение 60 с испытательного напряжения 1500 В переменного тока частоты 50 Гц.
Состав изделия
Устройство выполнено в переносном металлическом ящике, внутри которого установлены:
- блок питания с силовым трансформатором;
- плата клавиатуры и индикатора;
- плата контроллера;
- датчик тока;
- силовой тиристор.
