- Госреестр 85030-22
- Межповерочный интервал 12 месяцев
- Гарантия 2 года
- Производитель CEM
- Производство: Китай

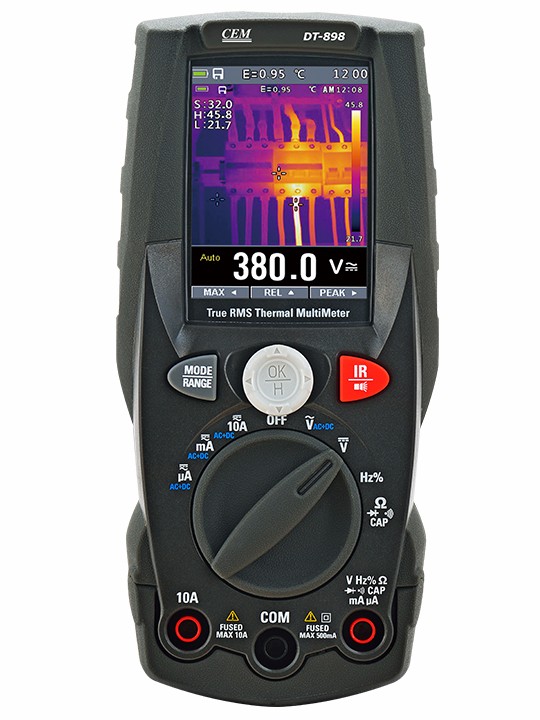

DT-898 Профессиональный, промышленный цифровой мультиметр TRMS с встроенным тепловизором оснащен цветным TFT ЖК-дисплеем и обеспечивает аналого-цифровое преобразование сигнала с высокой точностью и малым временем отклика. Пользуясь этим прибором, можно без труда обнаружить и затем устранить проблемы в проводке промышленного оборудования. Безопасность измерений гарантируется за счет применения усиленного пластмассового корпуса.
ОСОБЕННОСТИ: ТЕПЛОВИЗОРА CEM МОДЕЛИ DT-898
- 2.4'' TFT цветной ЖК-дисплей с 4000 отчетов
- Встроенный тепловизор с прицельным указанием максимального, минимального и среднего значений
- Быстрая смена кадров тепловизора на частоте 50Гц
- Измерение постоянного напряжения
- Измерение переменного напряжения, напряжения AC+DC TRMS
- Измерение постоянного тока
- Измерение переменного тока, тока AC+DC TRMS
- Проверка сопротивления и контроль на обрыв
- Тест целостности диодов
- Измерение емкости конденсаторов
- Измерение частоты
- Измерение коэффициента заполнения
- Режим светодиодного фонарика
|
Поле обзора (FOV) / минимальное фокусное расстояние
|
21° x 21°/ 0.,5м
|
|
Пространственное разрешение (IFOV)
|
4,53мрад
|
|
ИК детектор (разрешение)
|
80 × 80 пикселей
|
|
Температурная чувствительность /NETD
|
< 0,1°C при +30°C (+86°F) / 100 мК
|
|
Частота обновления кадров
|
50Гц
|
|
Фокусировка
|
Фиксированная
|
|
Фокусное расстояние
|
7,5мм
|
|
Матрица видеопреобразователя (FPA)/ спектральный диапазон
|
Неохлаждаемый микроболомер / 8–14 мкм
|
|
Температурный диапазон объекта
|
–20°C до +260°C (–4°F до +500°F)
|
|
Погрешность
|
±3°C (±5,4°F) или ±3% показания
(температура окружающей среды 10°С-35°C, температура объекта >0°C).
|
Погрешность рассчитывается как [%показания + (цифровое значение ×разрешение)] при 18°C ÷ 28°C <75%HR
• Постоянное напряжение
|
Диапазон
|
Разрешение
|
Точность
|
Входное сопротивление
|
Защита от перенапряжения
|
|
400,0мВ
|
0,1мВ
|
±(0,09% показания + 5)
|
>10МОм
|
1000В DC/AC rms
|
|
4,000В
|
0,001В
|
|
40,00В
|
0,01В
|
|
400,0В
|
0,1В
|
±(0,2% показания + 5)
|
|
1000В
|
1В
|
• Переменное напряжение TRMS
|
Диапазон
|
Разрешение
|
Точность (*)
|
Защита от перенапряжения
|
|
(50÷60Гц)
|
(61гЦ÷1кГц)
|
|
4,000В
|
0,001В
|
±(0,8% показания +5)
|
±(2,4% показания+5)
|
1000В DC/AC rms
|
|
40,00В
|
0,01В
|
|
400,0В
|
0,1В
|
|
1000В
|
1В
|
(*) Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна. Входное сопротивление: >9МОм
Точность функции PEAK: ±10% показания, время отклика в режиме PEAK: 1мс
• Напряжение AC+ DC TRMS
|
Диапазон
|
Разрешение
|
Точность
(50Гц÷1кГц)
|
Входное сопротивление
|
Защита от перенапряжения
|
|
4,000В
|
0,001В
|
±(2,4% показания +20)
|
>10МОм
|
1000В DC/AC rms
|
|
40,00В
|
0,01В
|
|
400,0В
|
0,1В
|
|
1000В
|
1В
|
• Постоянный ток
|
Диапазон
|
Разрешение
|
Точность
|
Защита от перенапряжения
|
|
400,0мкА
|
0,1мкА
|
±(0,9% показания + 5)
|
Быстродействующий предохранитель
800мА/1000В
|
|
4000мкА
|
1мкА
|
|
40,00мА
|
0,01мА
|
|
400,0мА
|
0,1мA
|
±(0,9% показания + 8)
|
|
10,00А
|
0,01A
|
±(1,5% показания + 8)
|
Быстродействующий предохранитель 10A/1000В
|
• Переменный ток TRMS
|
Диапазон
|
Разрешение
|
Точность (*)
(50Гц÷1кГц)
|
Защита от перенапряжения
|
|
400,0мкA
|
0,1мкA
|
±(1,2% показания + 5)
|
Быстродействующий предохранитель
800мA/1000В
|
|
4000мкA
|
1мкA
|
|
40,00мA
|
0,01мA
|
|
400,0мA
|
0,1мA
|
|
10,00A
|
0,01A
|
±(1,5% показания + 5)
|
Быстродействующий предохранитель 10A/1000В
|
(*)Точность действительна в диапазоне измерений от 5% до 100%, синусоидальная волна. Точность функции PEAK: ±10% показания, ток AC+DC TRMS: точность (50Гц÷1кГц): ±(3,0%показания + 20)
• Контроль целостности диодов
|
Функция
|
Тестовый ток
|
Макс. напряжение разомкнутой цепи
|
|
|
<1,5мA
|
3,3В DC
|
• Измерение сопротивления и контроль на обрыв
|
Диапазон
|
Разрешение
|
Точность
|
Зуммер
|
Защита от перенапряжения
|
|
400,0Ом
|
0,1Ом
|
±(0,5% показания + 10)
|
>50Ом
|
1000В DC/AC rms
|
|
4,000кОм
|
0,001кОм
|
±(0,5% показания + 5)
|
|
40,00кОм
|
0,01кОм
|
|
400,0кОм
|
0,1кОм
|
|
4,000МОм
|
0,001МОм
|
|
40,00МОм
|
0,01МОм
|
±(2,5% показания + 10)
|
• Частота (электронная)
|
Диапазон
|
Разрешение
|
Точность
|
Защита от перенапряжения
|
|
40,00Гц÷10кГц
|
0,01Гц÷0,001кГц
|
±(0,5%показания)
|
1000В DC/AC rms
|
Чувствительность: 2В rms
• Частота (электронная)
|
Диапазон
|
Разрешение
|
Точность
|
Защита от перенапряжения
|
|
40,00Гц
|
0,01Гц
|
±(0,09% показания +5)
|
1000В DC/AC rms
|
|
400,0Гц
|
0,1Гц
|
|
4,000кГц
|
0,001кГц
|
|
40,00кГц
|
0,01кГц
|
|
400,0кГц
|
0,1кГц
|
|
4,000МГц
|
0,001МГц
|
|
10,00МГц
|
0,01МГц
|
Чувствительность: >2В rms (при коэф. заполнения 20%, 80%) и f<100кГц; >5В rms (при коэф. заполнения 20%, 80%) и f>100кГц
• Коэффициент заполнения
|
Диапазон
|
Разрешение
|
Точность
|
|
5,0÷95,0%
|
0,1%
|
±(1,2% показания + 2)
|
Диапазон частоты импульсов: 40Гц÷10кГц, амплитуда импульсов: ±5В (100мкс÷100мс)
• Емкость
|
Диапазон
|
Разрешение
|
Точность
|
Защита от перенапряжения
|
|
40,00нФ
|
0,01нФ
|
±(1,5% показания + 20)
|
1000В DC/AC rms
|
|
400,0нФ
|
0,1нФ
|
±(1,2% показания + 8)
|
|
4,000мкФ
|
0,001мкФ
|
±(1,5% показания + 8)
|
|
40,00мкФ
|
0,01мкФ
|
±(1,2% показания + 8)
|
|
400,0мкФ
|
0,1мкФ
|
±(1,5% показания + 8)
|
|
4000мкФ
|
1мкФ
|
±(2,5% показания + 20)
|
• Справочные стандарты
Безопасность: IEC/EN61010-1
ЭМС: IEC/EN 61326-1
Изоляция: двойная
Уровень загрязнения: 2
Категория перенапряжения: CAT IV 600В, CAT III 1000В Макс. рабочая высота: 2000м (6562футов)
• Основные характеристики
Механические характеристики
Размер (Д x Ш x В): 175 x 85 x 55мм (7 x 3 x 2дюйма) Вес (вкл. элемент питания): 540г
• Электропитание
Тип батареи: аккумуляторная 1x7,4В Li-ION, 2300мАч
Зарядное устройство: 100/240В AC, 50/60Гц, 10В DC, 1A Индикатор низкого заряда: символ на дисплее
Автоматическое выключение: через 15÷60 мин бездействия
(отключается)
Предохранители: F10A/1000В, 10 x 38мм (вход 10A) F800мA/1000В, 6 x 32мм (вход мA мкA)
• Дисплей
Преобразование: TRMS
Характеристики: цветной TFT, 6000 точек со шкалой
Частота отсчетов: 3 раза/сек
7.2.Условия окружающей среды
Условия эксплуатации
Нормальная температура: 18°C ÷ 28°C (64°F ÷ 82°F) Рабочая температура: 5°C ÷ 40°C (41°F ÷ 104°F) Допустимая влажность: <80%HR
Температура хранения: -20° ÷ 60°C (-4°F ÷ 140°F) Влажность при хранении: <80%HR
1. Мультиметр TRMS с встроенным тепловизором DT-898 – 1шт.
