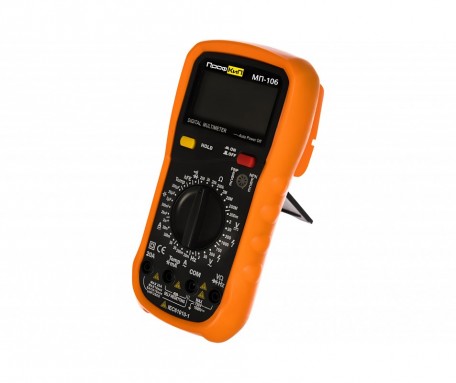

Мультиметр переносной ПрофКиП МП-106

Описание в PDF

Мультиметр переносной ПрофКиП МП-106 - Измерительные провода

Мультиметр переносной ПрофКиП МП-106 - вид сзади

Мультиметр переносной ПрофКиП МП-106 с измерительными проводами

Госреестр 93083-24
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель ПрофКИП
Производство: Россия

Назначение мультиметра переносного МП-106

Предназначен для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, электрической ёмкости и частоты. Прибор оснащён жидкокристаллическими дисплеем для индикации результатов измерений. Мультиметр отличает компактность, незначительная масса и возможность автономного питания в различных условиях эксплуатации. МП-106 предназначен для использования в цеховых и лабораторных условиях, при наладке и ремонте радиотехнического оборудования, электронных схем и узлов автоматики, а также при тестировании и ремонте промышленных электросетей. Компактный мультиметр, способен быстро и точно измерить различные параметры электросети. Устройство позволяет проверить целостность цепи и работу диодов, а также узнать переменные и постоянные параметры напряжения и тока, температуру, частоту, сопротивление и емкость. Мультиметр МП106 с небольшим дисплеем оснащен подсветкой, звуковой индикацией и функцией автоотключения при длительном бездействии.

Характеристики	Значения
Кол-во разрядов основного индикатора и его тип	4
Размер символа основного индикатора (мм)	22
Максимальные показания	2000
Частота обновления информации (изм./сек)	3
Проверка p-n переходов	Да
Измерение температуры	Да
Звуковая прозвонка цепей	Да
Функция проверки биполярных транзисторов	Да
Характеристики питания	9В Батарея 6F22 (Крона)
Размеры мм (длина х ширина х высота)	190х95х50
Масса с источниками питания, кг	0,38

Основные метрологические характеристики мультиметра переносного МП-106

Метрологические характеристики мультиметров в режиме измерения напряжения постоянного тока.
Предел измерений	Разрешение	Предел допускаемой основной погрешности
200 мВ	0,1 мВ	± (0,5 х 10^-2 Uизм + 2r)
2 В	0,001 В
20 В	0,01 В
200 В	0,1 В
1000 В	1 В	± (0,8 х 10^-2 Uизм + 2r)
Где Uизм – измеренное значение напряжения постоянного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ)
Метрологические характеристики мультиметров в режиме измерения напряжения переменного тока.
Предел измерений	Разрешение	Частота измеряемого напряжения	Предел допускаемой основной погрешности
2 В	0,001 В	40…400 Гц	± (0,8 х 10^-2 Uизм + 3r)
20 В	0,01 В
200 В	0,1 В
750 В	1 В	40…200 Гц	± (1,5 х 10^-2 Uизм + 3r)
Где Uизм – измеренное значение напряжения переменного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ)
Метрологические характеристики мультиметров в режиме измерения силы постоянного тока.
Предел измерений	Разрешение	Предел допускаемой основной погрешности
2 мА	0,001 мА	± (0,8 х 10^-2 Iизм + 1r)
20 мА	0,01 мА	± (0,8 х 10^-2 Iизм + 1r)
200 мА	0,1 мА	± (1,5 х 10^-2 Iизм + 1r)
20 А	0,01 А	± (2,0 х 10^-2Iизм + 5r)
Где Iизм – измеренное значение силы постоянного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А)
Метрологические характеристики мультиметров в режиме измерения силы переменного тока.
Предел измерений	Разрешение	Предел допускаемой основной погрешности	Частота измеряемого переменного тока
20 мА	0,01 мА	± (1,0 х 10^-2 Iизм + 5r)	40…400 Гц
200 мА	0,1 мА	± (1,5 х 10^-2 Iизм + 5r
10 А	0,01 А	± (3,0 х 10^-2 Iизм + 5r)
Где Iизм – измеренное значение силы переменного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А)
Метрологические характеристики мультиметров в режиме измерения электрического сопротивления.
Предел измерений	Разрешение	Предел допускаемой основной погрешности
200 Ом	0,1 Ом	± (0,8 х 10^-2 Rизм + 5r)
2 кОм	0,001 кОм	± (0,8 х 10^-2 Rизм + 2r)
20 кОм	0,1 кОм
200 кОм	0,1 кОм
2 МОм	0,001 МОм
20 МОм	0,01 МОм	± (1,0 х 10^-2 Rизм + 3r)
200 МОм	0,1 МОм	Погрешность не нормирована
Где Rизм – измеренное значение сопротивления (Ом, кОм, МОм) r – разрешение на текущем диапазоне измерений (Ом, кОм, МОм)
Метрологические характеристики мультиметров в режиме измерения электрической ёмкости.
Предел измерений	Разрешение	Предел допускаемой основной погрешности
20 нФ	0,01 нФ	± (4,0 х 10^-2 Сизм + 3r)
200 нФ	0,1 нФ
2 мкФ	0,001 мкФ
20 мкФ	0,01 мкФ
200 мкФ	0,1 мкФ	± (6,0 х 10^-2 Сизм + 10r)
Где Cизм – измеренное значение ёмкости (нФ, мкФ, мФ) r – разрешение на текущем диапазоне измерений (нФ, мкФ, мФ)
Метрологические характеристики мультиметров в режиме измерения частоты синусоидального сигнала.
Диапазон	Напряжение на входе	Разрешение	Предел допускаемой основной погрешности
1…20 кГц	0,2…10 Вскз Защита от перегрузки 250 В	0,01 кГц	± (2,0 х 10^-2 Fизм + 5r)
Примечание: Fизм – измеренное значение частоты; r – разрешение на текущем диапазоне измерений;

1. Мультиметр переносной - 1 шт.;
2. Элемент (батарея) питания - 1 шт.;
3. Паспорт 422169-010-68134858-2023 П - 1 шт.;
4. Методика поверки - 1 шт.;
5. Измерительные провода - 1 пара;
6. Термопара - 1 шт.;
7. Упаковка - 1 шт.
