Каталог Электроизмерительные приборы Мультиметры

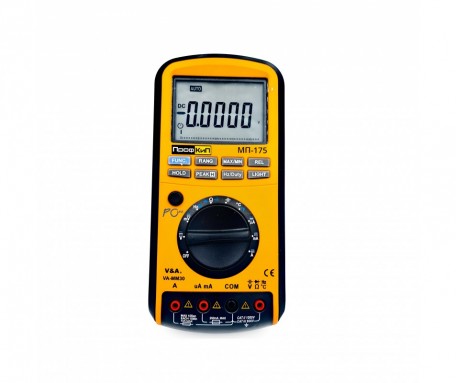

Мультиметр переносной ПрофКиП МП-175

Описание в PDF

ПрофКиП МП-175 - с измерительными проводами

Госреестр 93083-24
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель ПрофКИП
Производство: Россия

Назначение мультиметра переносного МП-175

Мультиметр переносной ПрофКиП МП-175 предназначен для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, электрической ёмкости и частоты. Прибор оснащен жидкокристаллическими дисплеями для индикации результатов измерений. Мультиметр отличает компактность, незначительная масса и возможность автономного питания в различных условиях эксплуатации. ПрофКиП МП-175 предназначен для использования в цеховых и лабораторных условиях, при наладке и ремонте радиотехнического оборудования, электронных схем и узлов автоматики, а также при тестировании и ремонте промышленных электросетей. Мультиметр представляет собой компактный портативный многофункциональный измерительный прибор в ударопрочном исполнении, принцип действия которого основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора.

Основные технические характеристики мультиметра переносного МП-175

Характеристики	Значения
Кол-во разрядов основного индикатора и его тип	5
Базовая погрешность	0,2
Размер символа основного индикатора (мм)	18
Максимальные показания	22000
Частота обновления информации (изм./сек)	2
Возможность индикации амплитудных значений	Да
Регистрация максимальных и минимальных значений	Да
Возможность относительных измерений	Да
Наличие виртуальной аналоговой шкалы	Да
Проверка p-n переходов	Да
Измерение температуры	Да
Звуковая прозвонка цепей	Да
Подсветка дисплея	Да
Автоматический выбор пределов измерения	Да
Автоотключение при бездействии	Да
Характеристики питания	Элемент типа ААА (1,5 В)
Степень защиты от внешних воздействий	IP40
Размеры мм (длина х ширина х высота)	200х90х45
Масса с источниками питания, кг	0,52

Основные метрологические характеристики мультиметра переносного МП-175

Метрологические характеристики мультиметров в режиме измерения напряжения постоянного тока.
Предел измерений		Разрешение	Предел допускаемой основной погрешности
220 мВ		0,01 мВ	± (0,1 х 10-2 Uизм + 8r)
2,2 В		0,0001 В	± (0,2 х 10-2 Uизм + 8r)
22 В		0,001 В	± (0,2 х 10-2 Uизм + 8r)
220 В		0,01 В
1000 В		0,1 В
Где Uизм – измеренное значение напряжения постоянного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ)
Метрологические характеристики мультиметров в режиме измерения напряжения переменного тока.
Предел измерений		Разрешение	Частота измеряемого напряжения	Предел допускаемой основной погрешности
220 мВ		0,01 мВ	40…1000 Гц	± (0,5 х 10-2 Uизм + 20r)
2,2 В		0,0001 В		± (0,8 х 10-2 Uизм + 40r)
22 В		0,001 В
220 В		0,01 В
1000 В		0,1 В
Где Uизм – измеренное значение напряжения переменного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ)
Метрологические характеристики мультиметров в режиме измерения силы постоянного тока.
Предел измерений		Разрешение	Предел допускаемой основной погрешности
220 мкА		0,01 мкА	± (0,3 х 10-2 Iизм + 15r)
2200 мкА		0,1 мкА
22 мА		0,001 мА
220 мА		0,01 мА
10 А		0,001 А	± (0,8 х 10-2 Iизм + 30r)
Где Iизм – измеренное значение силы постоянного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А)
Метрологические характеристики мультиметров в режиме измерения силы переменного тока.
Предел измерений		Разрешение	Предел допускаемой основной погрешности	Частота измеряемого переменного тока
220 мкА		0,01 мкА	± (1,0 х 10-2 Iизм + 20r)	40…400 Гц
2200 мкА		0,1 мкА
22 мА		0,001 мА
220 мА		0,01 мА
10 А		0,001 А	± (1,5 х 10-2 Iизм + 30r)
Где Iизм – измеренное значение силы переменного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А)
Метрологические характеристики мультиметров в режиме измерения электрического сопротивления.
Предел измерений		Разрешение	Предел допускаемой основной погрешности
220 Ом		0,01 Ом	± (0,5 х 10-2 Rизм + 10r)
2,2 кОм		0,0001 кОм	± (0,8 х 10-2 Rизм + 20r)
22 кОм		0,001 кОм
220 кОм		0,01 кОм	± (1,0 х 10-2 Rизм + 40r)
2,2 МОм		0,0001 МОм
22 МОм		0,001 МОм	± (1,5 х 10-2 Rизм + 40r)
220 МОм		0,01 МОм	Погрешность не нормирована
Где Rизм – измеренное значение сопротивления (Ом, кОм, МОм) r – разрешение на текущем диапазоне измерений (Ом, кОм, МОм)
Метрологические характеристики мультиметров в режиме измерения электрической ёмкости.
Предел измерений		Разрешение	Предел допускаемой основной погрешности
22 нФ		0,001 нФ	± (1,0 х 10-2 Сизм + 20r)
220 нФ		0,01 нФ
2,2 мкФ		0,0001 мкФ
22 мкФ		0,001 мкФ	± (1,5 х 10-2 Сизм + 20r)
220 мкФ		0,01 мкФ
2,2 мФ		0,0001 мФ	± (2,5 х 10-2 Сизм + 20r)
22 мФ		0,001 мФ	± (3,0 х 10-2 Сизм + 20r)
60 мФ		0,01 мФ	± (5,0 х 10-2 Сизм + 20r)
Где Cизм – измеренное значение ёмкости (нФ, мкФ, мФ) r – разрешение на текущем диапазоне измерений (нФ, мкФ, мФ)
Метрологические характеристики мультиметров в режиме измерения частоты синусоидального сигнала.
Диапазон частот	Напряжение на входе	Чувствительность		Предел допускаемой основной погрешности
		Для частот	Для частот
		2 Гц…20 кГц	20…200 кГц
2 Гц…200 кГц (синус)	0,2…10 Вскз защита 750 В	150 мВ	200 мВ	± (0,05 х 10-2 Fизм + 8r)
		0,15 В	1 В
		2 В	8 В
		25 В	25 В
		50 В	100 В
Примечание: Fизм – измеренное значение частоты;r – разрешение на текущем диапазоне измерений;

1. Мультиметр переносной - 1 шт.;
2. Элемент (батарея) питания - 6 шт.;
3. Паспорт 422166-015-68134858-2023 П - 1 шт.;
4. Методика поверки - 1 шт.;
5. Интерфейсный кабель USB для подключения к ПК - 1 шт.;
6. Измерительные провода - 1 пара;
7. Короткие измерительные провода с зажимами типа «крокодил» для измерения ёмкости - 1 пара;
8. Термопара - 1 шт.;
9. Мягкий кейс для переноски и хранения - 1 шт.;
10. Упаковка - 1 шт.
