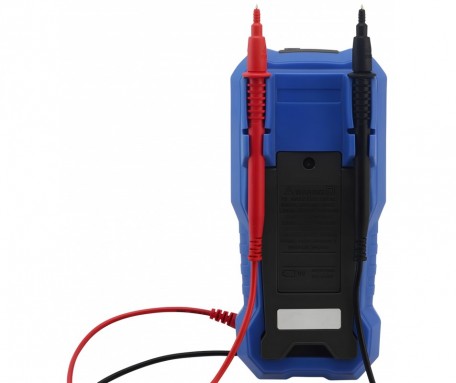

Мультиметр переносной ПрофКиП МП-177

Описание в PDF

Госреестр 93083-24
Межповерочный интервал 12 месяцев
Гарантия 1 год
Производитель ПрофКИП
Производство: Россия

Назначение мультиметра переносного МП-177

Мультиметр переносной ПрофКиП МП-177 предназначен для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, электрической ёмкости и частоты. Приборы оснащены жидкокристаллическими дисплеями для индикации результатов измерений. ПрофКиП МП-177 отличает компактность, незначительная масса и возможность автономного питания в различных условиях эксплуатации. Мультиметр предназначен для использования в цеховых и лабораторных условиях, при наладке и ремонте радиотехнического оборудования, электронных схем и узлов автоматики, а также при тестировании и ремонте промышленных электросетей. Высокоточный прибор для измерения параметров тока, напряжения и сопротивления. Модель позволяет работать с током AC до 10А и DC до 20А, напряжением AC до 750В и DC до 1000В, а также сопротивлением до 60МОм. Дополнительно измеряет ёмкость до 60мФ и частоту сигнала до 9999кГц. Температурный диапазон от -50 до +400°C. Инновационный дисплей с подсветкой обеспечивает четкость показаний. Функции включают встроенный фонарик, авто/ручное изменение диапазонов, HOLD, индикатор заряда батареи, бесконтактный индикатор напряжения

Основные технические характеристики мультиметра переносного МП-177

Характеристики	Значения
Кол-во разрядов основного индикатора и его тип	5
Базовая погрешность	0,05
Размер символа основного индикатора (мм)	22
Максимальные показания	20 000
Частота обновления информации (изм./сек)	3
Возможность относительных измерений	Да
Проверка p-n переходов	Да
Измерение температуры	Да
Звуковая прозвонка цепей	Да
Регистрация электромагнитного поля	Да
Подсветка дисплея	Да
Подсветка рабочей зоны (наличие фонарика)	Да
Автоматический выбор пределов измерения	Да
Автоотключение при бездействии	Да
Характеристики питания	Батарея 6F22 (Крона) 9 В
Степень защиты от внешних воздействий	IP40
Размеры мм (длина х ширина х высота)	204х93х60
Масса с источниками питания, кг	0,32

Основные метрологические характеристики мультиметра переносного МП-177

Метрологические характеристики мультиметров в режиме измерения напряжения постоянного тока.
Предел измерений	Разрешение	Предел допускаемой основной погрешности
20 мВ	0,001 мВ	± (0,05 х 10^-2 Uизм + 10r)
200 мВ	0,01 мВ	± (0,05 х 10^-2 Uизм + 10r)
2 В	0,0001 В	± (0,1 х 10^-2 Uизм + 2r)
20 В	0,001 В
200 В	0,01 В
1000 В	0,1 В	± (0,15 х 10^-2 Uизм + 5r)
Где Uизм – измеренное значение напряжения постоянного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ)
Метрологические характеристики мультиметров в режиме измерения напряжения переменного тока.
Предел измерений	Разрешение	Частота измеряемого напряжения	Предел допускаемой основной погрешности
20 мВ	0,001 мВ	40…1000 Гц	± (0,5 х 10^-2 Uизм + 10r)
200 мВ	0,01 мВ
2 В	0,0001 В
20 В	0,001 В
200 В	0,01 В
750 В	0,1 В		± (0,8 х 10^-2 Uизм + 10r)
Где Uизм – измеренное значение напряжения переменного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ)
Метрологические характеристики мультиметров в режиме измерения силы постоянного тока.
Предел измерений	Разрешение	Предел допускаемой основной погрешности
200 мкА	0,01 мкА	± (0,2 х 10^-2 Iизм + 10r)
2000 мкА	0,1 мкА
20 мА	0,001 мА
200 мА	0,01 мА
20 А	0,001 А	± (2,0 х 10^-2 Iизм + 10r)
Где Iизм – измеренное значение силы постоянного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А)
Метрологические характеристики мультиметров в режиме измерения силы переменного тока.
Предел измерений	Разрешение	Предел допускаемой основной погрешности	Частота измеряемого переменного тока
200 мкА	0,01 мкА	± (0,8 х 10^-2 Iизм + 10r)	40…1000 Гц
2000 мкА	0,1 мкА
20 мА	0,001 мА
200 мА	0,01 мА
20 А	0,001 А	± (2,5 х 10^-2 Iизм + 10r)
Где Iизм – измеренное значение силы переменного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А)
Метрологические характеристики мультиметров в режиме измерения электрического сопротивления.
Предел измерений	Разрешение	Предел допускаемой основной погрешности
200 Ом	0,01 Ом	± (0,5 х 10^-2 Rизм + 10r)
2 кОм	0,0001 кОм	± (0,3 х 10^-2 Rизм + 2r)
20 кОм	0,001 кОм
200 кОм	0,01 кОм
2 МОм	0,0001 МОм
20 МОм	0,001 МОм	± (1,0 х 10^-2 Rизм + 2r)
200 МОм	0,01 МОм	Погрешность не нормирована
Где Rизм – измеренное значение сопротивления (Ом, кОм, МОм) r – разрешение на текущем диапазоне измерений (Ом, кОм, МОм)
Метрологические характеристики мультиметров в режиме измерения электрической ёмкости.
Предел измерений	Разрешение	Предел допускаемой основной погрешности
2 нФ	0,0001 нФ	± (3,0 х 10^-2 Сизм + 10r)
20 нФ	0,001 нФ
200 нФ	0,01 нФ
2 мкФ	0,0001 мкФ
20 мкФ	0,001 мкФ	± (3,0 х 10^-2 Сизм + 10r)
200 мкФ	0,01 мкФ
2 мФ	0,0001 мФ
20 мФ	0,001 мФ
Где Cизм – измеренное значение ёмкости (нФ, мкФ, мФ) r – разрешение на текущем диапазоне измерений (нФ, мкФ, мФ)
Метрологические характеристики мультиметров в режиме измерения частоты синусоидального сигнала.
Диапазон	Напряжение на входе	Разрешение	Предел допускаемой основной погрешности
200 Гц	0,3…10 В скз Защита 700 В	0,01 Гц	± (0,1 х 10^-2 Fизм + 4r)
2 кГц		0,0001 кГц
20 кГц		0,001 кГц
200 кГц		0,01 кГц
2 МГц		0,0001 МГц
20 МГц		0,001 МГц
Примечание: Fизм – измеренное значение частоты;r – разрешение на текущем диапазоне измерений;

1. Мультиметр переносной - 1 шт.;
2. Элемент (батарея) питания - 1 шт.;
3. Паспорт 422166-014-68134858-2023 П - 1 шт.;
4. Методика поверки - 1 шт.;
5. Измерительные провода - 1 пара;
6. Термопара - 1 шт.;
7. Упаковка - 1 шт.
