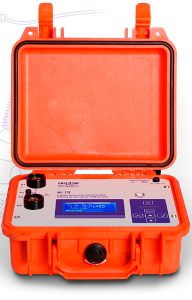

МИКО-20 Микроомметр

Измерение переходных сопротивлений цепей электрооборудования в диапазоне 1 мкОм ÷ 0,1 Ом с погрешностью ±0,2%

• контактов высоковольтных выключателей,

• разъединителей, отделителей и короткозамыкателей,

• комплектных распределительных устройств,

• контактных соединений,

• сварных швов и др.

  Возможность выбора силы тока: 10А, 50А, 100А и 200А

  В микроомметре МИКО-20 пользователь может задать силу тока из ряда установленных значений: 10А, 50А, 100А и 200А.

  Специальный алгоритм проведения измерений переходных сопротивлений высоковольтных выключателей со встроенными ТТ

  Только в микроомметрах "СКБ ЭП" измерение сопротивления Rперех. контактов колонковых и баковых выключателей выполняется в раздельных автоматизированных режимах, оптимизированных для этих выключателей. Трансформаторы тока (ТТ) баковых выключателей создают длительный переходной процесс при подаче измерительного тока. Поэтому время измерения определяется параметрами ТТ, их числом, силой измерительного тока и, например, для выключателя У-220-2000-25У1 может достигать 30 с. Специальные алгоритмы с автоматической остановкой измерения позволяют исключить субъективные ошибки и увеличить число измерений для одной зарядки аккумулятора.

  Один способ запуска процесса измерения сопротивлений

  В приборе запрограммирован один способ запуска процесса измерения:

  "Однократный" - запуск происходит по нажатию кнопки "Start", расположенной на передней панели прибора. При данном способе запуска зажимы измерительного кабеля сначала основательно закрепляются на измеряемом объекте, после чего пользователь выполняет запуск на измерение.

  Архив измерений (энергонезависимая память на 100 измерений)

  Прибор имеет энергонезависимую память на 100 измерений, что достаточно для полноценного комплексного обследования КТП.

  Простое управление прибором

  Прибор имеет интуитивный понятный интерфейс. Прост в использовании, имеет монохромный графический дисплей.

  Связь с ПК через USB, что упрощает перенос данных из прибора в информационную базу предприятия.

  Автономное питание, малый вес и габариты

• Встроенный аккумулятор обеспечивает автономность прибора и имеет ёмкость, достаточную для выполнения до 100 измерений.

• Зарядка аккумуляторапроизводится от внешнего зарядного устройства, работающего от сети переменного тока.

• Прибор автономен и мобилен на обширной территории подстанции или цеха, так как наличие встроенного аккумулятора избавляет от хлопот с кабелем питания, удлинителем сетевой розетки и заземлением.

  Измерительные кабели с уникальной и эргономичной конструкцией

  Для удобства пользователя в стандартную комплектацию включен лишь один тип измерительного комплекта (Комплект №3 – состоит их 2 измерительных кабелей с зажимом типа "крокодил" для высоковольтных выключателей до 110кВ).

  Каждый может выбрать необходимый кабель (комплект) под свои нужды из предложенного широкого ассортимента дополнительной комплектации:

• Измерительные кабели при размещении прибора возле выключателя:

  Один комплект с подпружиненными игольчатыми контактами для удобного измерения в шинопроводах и дугогасительных камерах. Два других комплекта с зажимами типа "крокодил" (с токовыми и потенциальными проводами) для выключателей до 10 кВ и для выключателей до 110кВ и часть до 220кВ.

• Измерительные кабели при размещении прибора в люльке подъемника:

  Три комплекта, которые состоят из кабелей с зажимом типа "крокодил" (с токовыми и потенциальными проводами) + кабель с зажимом типа "струбцина" (с токовыми и потенциальными проводами). Отличаются длиной и областью применения: для высоковольтных выключателей до 220кВ, для высоковольтных выключатели до 330 кВ и часть до 500 кВ и для высоковольтных выключателей до 750 кВ.

• Измерительные кабели для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток.

  Прибор представлен в двух модификация
