Миллиомметр МИКО-9А

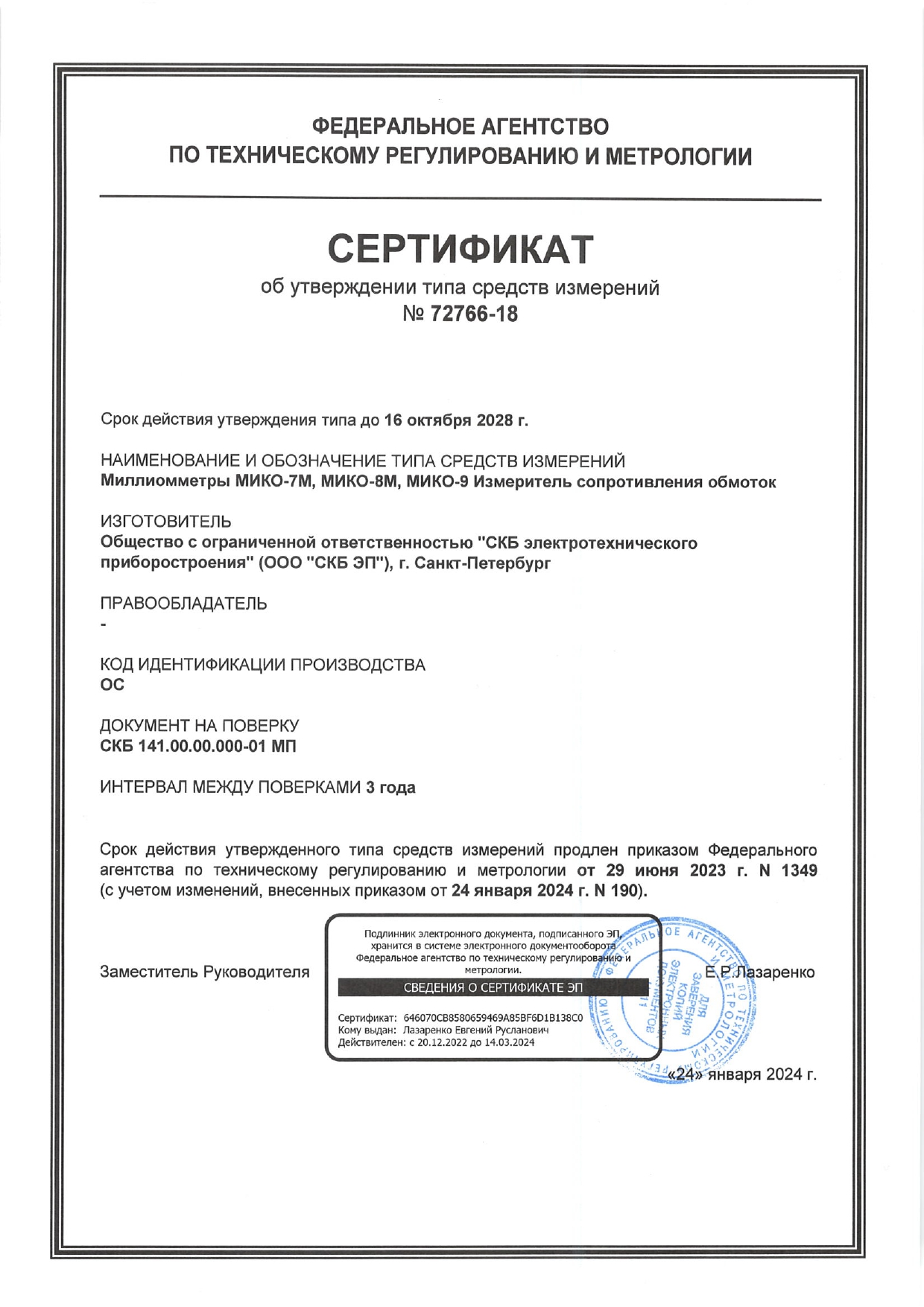

  • Госреестр 72766-18
  • Межповерочный интервал 36 месяцев
  • Гарантия 3 года
  • Производитель СКБ ЭП
  • Производство: Россия

Устройство «МИКО-9А» производства ООО «СКБ ЭП» – миллиомметр, применяемый для измерения сопротивления плавно от 10 мкОм до 30 кОм в индуктивных и безиндуктивных цепях при постоянном токе. При работе использовались измерительные приборы токи силой до 10 А. Диапазоны измерений задаются как автоматически, так и вручную. Устройство внесено в Госреестр средств измерений РФ.

При помощи миллиомметра диагностируют следующие виды аппаратуры:

  • электродвигателей напряжения, электромагнитов, измерительных, одно- и трехфазных силовых трансформаторов, в том числе переключателей типа ПБВ и РПН;
  • измерения, контакты и контактные соединения сигнальных и силовых цепей;
  • всех типов резисторов высоковольтных выключателей.

Миллиомметр оснащён цветным сенсорным дисплеем и плёночной клавиатурой. Оператор сам выбирает наиболее удобный способ управления прибором, имеющий возможность задания команд и параметров с компьютера.

При использовании этого прибора параметры устройства РПН измеряются, не понимая крышки бака контакторов. По результатам измерений на дисплее строится график, на основе которого можно сделать вывод не только о исправности или неисправности диагностируемой аппаратуры, но и о возможности возникновения дефектов.

Также предусмотрены режимы работы прибора:

  • когда вторичные обмотки трансформаторов соединены в треугольник, достоверные данные получают путём измерения сопротивления по двум обмоткам одновременно.
  • для тестирования холостого хода, определения коэффициента трансформации и потерь короткого замыкания магнитопроводы одно- и трёхфазных трансформаторов размагничивают;
  • можно проводить тестирование охлаждения обмотки с выводом на экран таблицы или графика зависимости температуры от времени на экран.

Показания прибора хранятся в энергонезависимой памяти. Их легко скачать на жёсткий диск компьютера по протоколу Bluetooth или при помощи USB-кабеля. Устройство питается как от сети, так и от аккумулятора. Есть возможность встраивания миллиомметра в измерительные системы: он поддерживает протокол Modbus RTU.

Предприятие-производитель выпускает несколько типов измерительных кабелей для «МИКО-9А», цена прибора зависит от комплектации. Заказчик может сам выбрать нужные кабели.

Основные технические характеристики  прибора МИКО-9А

Характеристики

Значение

Сила измерительного тока, А

0,005 ÷ 10

Относительный дрейф силы измерительного тока, %/с

±0,002

Максимальная выходная мощность, Вт

60

Максимальная потребляемая мощность, Вт

120

Сетевое напряжение питания: переменного тока (действующее значение), В

90 ÷ 253

Сетевое напряжение питания: постоянного тока, В

127 ÷ 354

Продолжительность заряда полностью разряженной аккумуляторной батареи не более, ч

3

Тип канала передачи данных

USB, RS-485 и Bluetooth

Степень защиты прибора в рабочем положении

IP40

Степень защиты прибора в транспортном положении

IP67

Температурный диапазон эксплуатации, ºС

-20 ÷ +55

Масса измерительного блока не более, кг

4,0

Габаритные размеры, мм

270х250х130

Гарантия на прибор

36 месяцев с даты отгрузки

Межкалибровочный период, год

3

Межповерочный период, год

3

Диапазон измерений сопротивления

1 мкОм ÷ 30 кОм

Пределы допускаемой основной погрешности измерений сопротивления, не более

±(0,1%+0,5мкОм)

Диапазон измерений силы тока в режиме DRM, А

0,1 ÷ 10

Предел допускаемой основной относительной погрешности измерения силы тока режиме DRM

±1 %

Наилучшее разрешение

0,1 мкОм

Измерение сопротивлений, обладающих высокой индуктивностьюЕсть
Погрешность установки силы тока, %0.00
Диапазон измерений сопротивлений1 мкОм - 30 кОм
Погрешность измерения сопротивлений, %0.10
Максимальный измерительный ток, А10
Степень защиты, IP40
ПамятьЕсть
USBЕсть
Диапазон рабочей температуры-20 С - 55 С
Измерение контактных сопротивленийЕсть
Питание от сетиЕсть
BluetoothЕсть
Питание от аккумулятораЕсть
Вес3.96 кг
Длина270 мм
Ширина250 мм
Высота130 мм
1. Измерительный блок МИКО-9А 041.00.000-01
2. Кабели измерительные (необходимы для работы, не входят в стандартный комплект поставки и прибретаются за отдельную плату)
3. Кабель сетевой 018.09.00.000
4. Провод заземления 010.01.00.000
5. Эквивалент нулевого сопротивления 023.15.00.000
6. Шунт 75ШСМ М3, 75-0,5
7. Предохранитель ВП2Б-1В-2А (2 шт.)
8. Кабель USB 2.0 A-B. Длина 1,8м
9. Сумка для комплекта крепежных изделий 126.06.02.000

Дополнительная комплектация (по заказу):
1. Кабель измерительный (комплект из 2 шт.) 041.18.00.000 041.18.00.000-01
2. Кабель измерительный (комплект из 2 шт.) 041.22.00.000 041.22.00.000-01
3. Кабель измерительный (комплект из 2 шт.) 041.30.00.000 041.30.00.000-01
4. Кабель измерительный 041.19.00.000
5. Кабель измерительный (комплект из 2 шт.) 041.26.00.000 041.26.00.000-01
6. Кабель измерительный (комплект из 2 шт.) 041.29.00.0000 41.29.00.000-01
7. Кабель измерительный для ТТ и ТН 041.21.00.000
8. Кабель измерительный 041.28.00.000
9. Удлинитель к измерительным кабелям (2 шт.) 031.20.00.000
10. Кабель закорачивания и соединения обмоток ВН и НН 041.23.00.000
11. Кабель закорачивания 035.31.00.000
12. Добавочный резистор 032.25.00.000
13. Вилка KMDLAX-6P
14. Переходник для образцовой катушки 023.12.00.000
15. Сумка для кабелей и документации 126.06.00.000
16. Штанга-манипулятор 2,2м (010.41.00.000), 3,7м (010.41.00.000-01) или 5,1м (010.41.00.000-02
