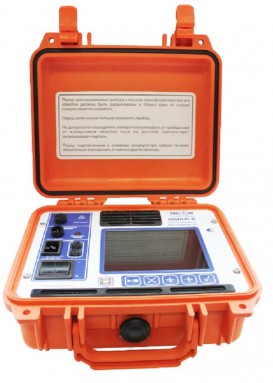

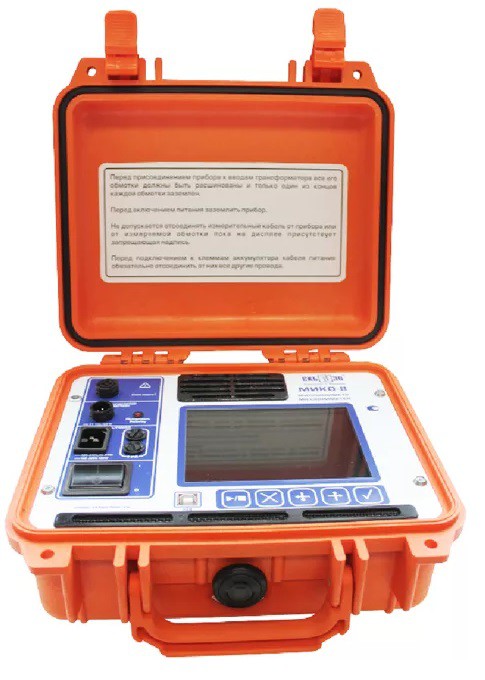

Миллиомметр МИКО-8
Прибор МИКО-8 предназначен для измерения:
- электрического сопротивления постоянному току обмоток трансформаторов, электродвигателей, электромагнитов, кабелей и других цепей, содержащих индуктивность,
- электрического сопротивления в безиндуктивных цепях в диапазоне от 10мкОм до 10кОм на токах до 10А.
Достоинства прибора МИКО-8:
- безразборная проверка и диагностика состояния устройств РПН без снятия крышки бака контакторов
- высокая степень защищенности от превышения измерительного тока, переполюсовки концов кабеля аккумуляторной батареи, а также от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания (это защищает в свою очередь пользователей от поражения электрическим током, а прибор – от повреждения);
- автоматическая поддержка температуры радиоэлементов измерительного блока в оптимальном диапазоне во всем диапазоне условий эксплуатации прибора.
МИКО-8 - прецизионный прибор с интуитивным интерфейсом и цветным графическим дисплеем с погрешностью не более ±0,1% в диапазоне сопротивлений от 0,1мкОм до 10кОм, погрешностью нуля шкалы сопротивления не более ±0,5мкОм и чрезвычайно малой нестабильностью измерительного тока не более ±0,0005%/1с. Последний параметр обеспечивает очень малую дополнительную погрешность из-за нестабильности тока даже на мощных трансформаторах с большой индуктивностью обмоток.
В рабочих условиях от -20°С до +40°С предел его допускаемой основной погрешности не превышает ±0,27%. Согласно проведенному сравнительному анализу опубликованных технических характеристик всех существующих на рынке отечественных миллиомметров, МИКО-8 по своим параметрам превосходит все известные российские приборы.
При испытаниях на трансформаторах ТРДН-40000/110 и ОРДЦ-533000/500 время измерения одной обмотки не превышало1,5 минуты для первого и 5,5 минуты для второго трансформатора. То есть, прибором удобно пользоваться даже на мощных трансформаторах.
Второй важной функцией МИКО-8 является безразборная проверка и диагностика состояния устройств РПН без снятия крышки бака контакторов. Анализ полученных графиков измерения сопротивления обмотки при переключении отводов позволяет не только отбраковывать по критерию исправен/неисправен, но зачастую и указывать характер дефекта, что как минимум, дает возможность исключить ненужные вскрытия и проверки исправных устройств РПН. А по мере накопления банка графиков с известными дефектами конкретных устройств РПН, можно будет проводить их точную безразборную диагностику.
Сервисные функции прибора:
- автоматический выбор и задание измерительного тока;
- автоматическая остановка измерений, что в совокупности с предыдущей сервисной функцией превращает прибор в полный автомат, первый из отечественных миллиомметров;
- автоматическая компенсация погрешности измерения от постороннего напряжения постоянного тока в измерительной цепи;
- задание требуемых пределов выходной мощности прибора;
- информация на дисплее, отображающая нарастание тока, установление сопротивления или перегрева обмотки;
- автоматические пересчеты сопротивлений линейных обмоток в фазные, приведение измеренного сопротивления к паспортной температуре, вычисление отклонений сопротивлений обмоток между собой и относительно паспортных значений;
- автоматическое вычисление температуры обмотки по измеренному сопротивлению обмотки и введенным в прибор паспортным значениям сопротивления и температуры обмотки;
- возможность ввода в прибор значения температуры обмотки, измеренной внешним термометром;
- возможность четырехзажимного подключения измерительных кабелей прибора к лопаткам вводов трансформатора через выносные потенциальные контакты;
- питание прибора не только от сети, но и от внешней аккумуляторной батареи;
- информация на дисплее об источнике, от которого прибор получает питание (сеть или аккумулятор);
- архив измерений и передача данных в компьютер через порт USB.
