- Госреестр 82005-21
- Межповерочный интервал 24 месяца
- Гарантия 1 год
- Производитель EuroSMC
- Производство: Испания
PRIME-200 Динамический микроомметр 200 А
В результате окисления, грязи, плохого соединения, возрастает сопротивление контактов и, как следствие, происходит увеличение температуры; Рост температуры может привести к серьезным повреждениям силового оборудования и потенциально опасен для окружающих людей.
Микроомметры серии PRIME позволяют выявить данные проблемы заблаговременно и устранить их до появления неисправностей и повреждений.
Применение
- Измерение сопротивления контактов выключателей по стандартам ANSI C37.09-1979 (5.14), IEC 1208 и IEC 694 (6.4)
- Быстрая и эффективная диагностика состояния дугогасительных контактов в элегазовых и вакуумных выключателях
- Тестирование шинных соединений, предохранителей, всех типов выключателей, контакторов, цепей электрооборудования и пр.
- Измерение сопротивления обмоток трансформаторов, двигателей, турбин
- Оценка целостности переключателей, сварных стыков, заземлений, болтовых и паяных соединений и пр.
- Измерение временных характеристик – времени ОТКЛЮЧЕНИЯ
Особенности Prime
- Технологии DRM и DUAL GROUND
- Автоматическая проверка правильности подсоединения к объекту тестирования
- Автоматическое размагничивание нагрузки после окончания тестирования

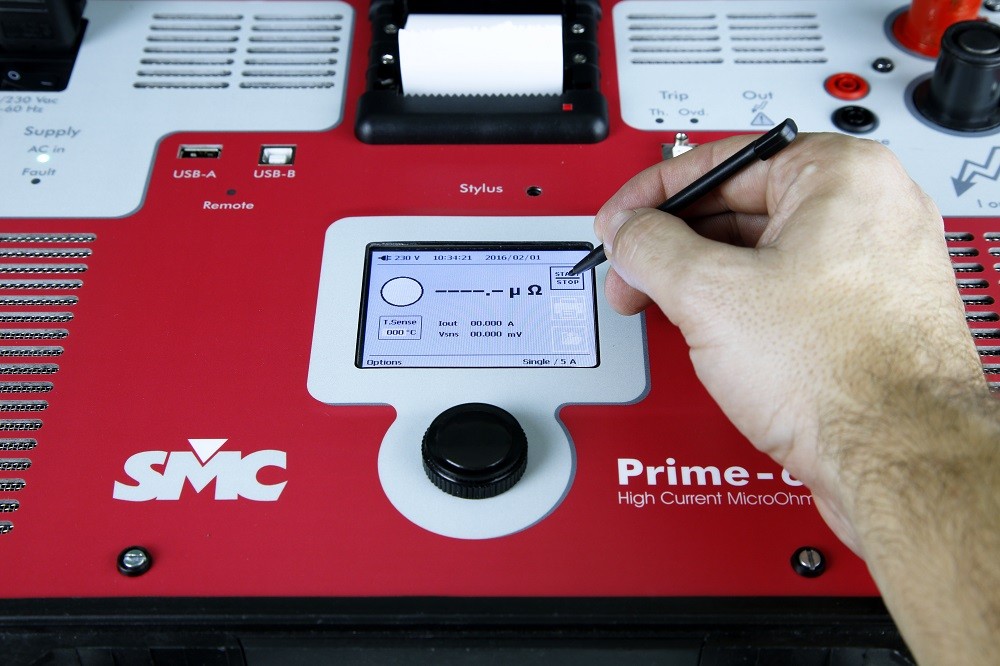

- Отображение результатов в графическом виде на сенсорном дисплее с зумом нужного сектора
- Встроенный принтер для мгновенной распечатки результатов на месте
- Сохранение результатов во внутренней памяти прибора или на USB
- ПО PrimeSync для анализа и составления отчетов в формате Microsoft Office
- Бесплатное обновление прошивки и обслуживание оборудования через сеть интернет в течение всего срока эксплуатации
Технология DUAL GROUND
PRIME-200 работает по технологии DUAL GROUND, т.е. может эффективно и безопасно измерять сопротивление объектов, заземленных с двух сторон.
При этом ток утечки через кабель заземления измеряется специальными клещами и вычитается из конечного результата.
Данная технология позволяет не отсоединять заземление тестируемого объекта; отсоединение заземления небезопасно и не всегда возможно.
Оператору нужно только накинуть измерительные клещи на кабель заземления и подключить их к PRIME.
Технология DRM: измерение динамического сопротивления
Кроме отражения единственного измеренного значения сопротивления в мкОм, микропроцессор PRIME может сделать серию сверхбыстрых и сверхточных измерений в момент срабатывания высоковольтного выключателя - результатом в таком случае будет график зависимости сопротивления от времени, показывающий изменение сопротивления в диапазоне нескольких миллисекунд.
Данная технология позволяет мгновенно сделать заключение о состоянии дугогасительных контактов выключателя, что наиболее актуально для элегазовых и вакуумных выключателей, где доступ к контактам затруднен и визуальный осмотр требует существенных временных и материальных затрат.
Измерение динамического сопротивления контактов и получение результатов в графическом виде производится путем простейших шагов:
1.Подключить тестовые и измерительные кабели PRIME к выключателю
2.Выбрать функцию DRM и нажать СТАРТ
3.Разомкнуть контакты выключателя
4.Распечатать результаты на встроенном принтере PRIME
Prime – TR: измерение временных характеристик
Опция Prime – TR позволяет синхронизировать старт записи измерения динамического сопротивления с сигналом внешнего напряжения. Обычно это напряжение катушки отключения высоковольтного выключателя.
Применение
Измерение времени, прошедшего между командой ОТКЛЮЧИТЬ и ее завершением автоматическим выключателем (т.е. время ОТКЛЮЧЕНИЯ).
