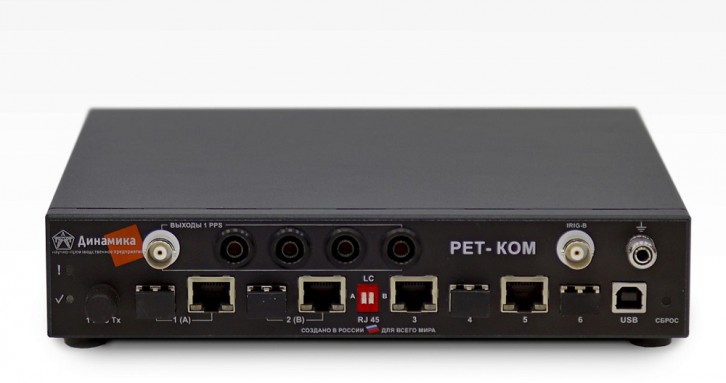

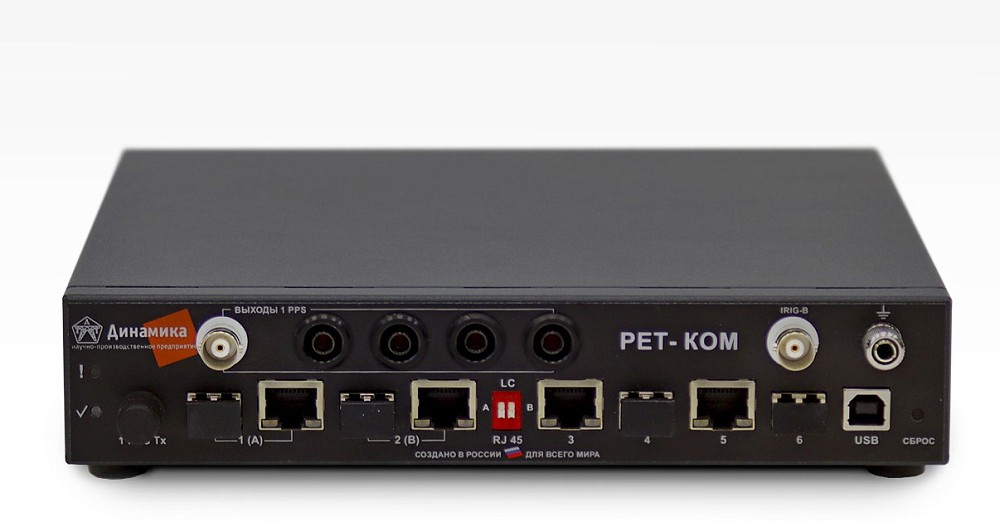

Блок преобразовательный РЕТ-КОМ предназначен для подключения к интеллектуальным электронным устройствам (ИЭУ) релейной защиты (РЗА) первой, второй и третьей архитектуры и испытательным комплексам РЕТОМ-51, РЕТОМ-61, РЕТОМ-71, РЕТОМ-61850.
Блок имеет функции:
- многопортового конвертера;
- устройства резервирования RedBox;
- преобразователя протокола синхронизации времени PTPv2 в PPS, NTP+PPS, IRIG-B.
Возможности:
- подключение к ПК, РЕТОМ-51/61/71/61850 и терминалам РЗА с медными (RJ45) или оптическими (LC) портами;
- проведение автоматизированных испытаний при повышенной информационной нагрузке ("Информационный шторм" по протоколам IEC 61850-8-1 и IEC 61850-9-2);
- подключение к РЕТОМ-51/61/71/61850 и терминалам РЗА с PRP/HSR-резервированием;
- синхронизация комплексов РЕТОМ-61850 и РЕТОМ-51/61/71 (PTPv2 и PPS);
- обеспечение синхронизации РЕТОМ-61850 по протоколу PTPv2 от ЛВС с резервированием PRP/HSR.
Ethernet
|
Количество портов, в том числе
- комбинированные, тип LC-RJ45 (100BaseFX/100BaseTX), шт.
- оптические, тип LC (100BaseFX), шт.
- медные, тип RJ45 (10/100BaseTX), шт.
|
6
2 (разъемы 1(А) и 2 (В))*
2 (разъемы 4 и 6)
2 (разъемы 3 и 5) |
|
Скорость обмена данных, Мбит/с, не более:
- комбинированных и оптических портов
- медных портов
|
100
10/100 |
|
Поддержка протоколов резервирования IEC62439-3 (только для комбинированных портов)
|
PRP или HSR |
|
*Комбинированный порт может работать в режиме оптического или медного порта.
|
Синхронизация
|
Поддержка протоколов синхронизации для портов Ethernet (разъемы 1-6)
|
PTPv2 Transparent Clock,
PTPv2 Boundary Clock,
SNTP Client,
SNTP Server |
|
Генерация сигнала 1PPS, при наличии внешней PTPv2-синхронизации
|
TTL 5В, оптика (ST), транзистор |
|
Генерация протокола IRIG-B, при наличии внешней PTPv2-синхронизации
|
TTL |
Порт USB
|
Количество портов, тип Type-B, шт.
|
1 |
|
Стандарт передачи данных
|
USB 2.0 |
Выход 1PPS оптический
|
Количество портов, шт.
|
1 |
|
Тип разъема
|
ST |
|
Размер ядра/демпфера, мкм
|
50/125
62,5/125 |
|
Номинальная длина волны, нм
|
820 |
|
Время задержки, нс
|
не более 200 |
TTL Выход IRIG-B
|
Количество портов, шт.
|
1 |
|
Уровень напряжения
|
5 |
|
Максимальный выходной ток, мА
|
± 50 |
|
Время задержки, нс
|
не более 200 |
TTL Выход 1PPS
|
Количество портов, шт.
|
1 |
|
Уровень напряжения, В
|
5 |
|
Формирование импульса 1PPS
|
по переднему фронту с низкого уровня на высокий |
|
Длительность цикла импульса, мс
- высокий
- низкий
|
200
800 |
|
Максимальный выходной ток, мА
|
± 50 |
|
Время задержки, нс
|
не более 200 |
Дискретные выходы
|
Количество, шт.
|
2 |
|
Тип
|
твердотельное реле (повторитель выхода 1PPS) |
|
Коммутационная способность при активной нагрузке:
|
|
- сила постоянного тока, А
|
0,150 |
|
- напряжение постоянного тока, В
|
264 |
|
- сила переменного тока, А
|
0,1 |
|
- напряжение переменного тока, В
|
250 |
|
Собственное время срабатывание дискретного выхода на замыкание, нс, не более
|
200 |
|
Собственное время срабатывание дискретного выхода на размыкание, нс, не более
|
200 |
|
Сопротивление замкнутого состояния транзисторного дискретного выхода, Ом, не более
|
35 |
Общие характеристики
|
Испытательное напряжение изоляции цепей питания относительно корпуса блока, В (постоянное)
|
2800 |
|
Испытательное напряжение изоляции дискретных выходов относительно корпуса блока, В (постоянное)
|
2800 |
|
Испытательное напряжение изоляции дискретных выходов относительно друг друга, В (постоянное)
|
1000 |
|
Масса блока, кг, не более
|
3 |
|
Габаритные размеры блока (без крепления) ШхВхГ, мм, не более
|
225х52х250 |
Условия применения
|
Диапазон рабочих температур окружающей среды, °С
|
от +1 до +40 |
|
Температура нормальных условий
|
20 ± 5 |
|
Диапазон температур транспортирования, °С
|
от -40 до +70 |
|
Диапазон температур хранения, °С
|
от +5 до +40 |
|
Относительная влажность воздуха при 25 °С, %, не более
|
80 |
|
Высота над уровнем моря, м, не более
|
2000 |
|
Степень защиты по ГОСТ 14254-2015:
- оболочки
- выходных клемм
|
IP20
IP00 |
|
Группа условий эксплуатации по ГОСТ 30631-99
|
М23 |
|
Требования электромагнитной совместимости
|
ГОСТ Р МЭК 61326-1-2014 (промышленная среда) |
|
Требования безопасности
|
ГОСТ IEC 60950-1-2014, класс I |
|
Защита от поражения электрическим током
|
ГОСТ 12.2.007.0-75 класс I |
|
Питание блока
- однофазная сеть, В
- частота питающей сети, Гц
- потребляемая мощность, ВА, не более
|
220 - 120 (+44)
от 47 до 63
20 |
1. Блок преобразовательный РЕТ-КОМ - 1 шт.;
2. USB-накопитель с программным обеспечением и руководством пользователя - 1 шт.;
3. Сумка РЕТ-КОМ - 1 шт.;
4. Монтажный уголок - 2 шт.;
5. Кабель общего назначения КОН-04 - 2 шт.;
6. Кабель коаксиальный 75 Ом КВ75-01 - 1 шт.;
7. Кабель оптический LC-LC (3 метра) - 4 шт.;
8. Кабель оптический LC-SC (3 метра) - 4 шт.;
9. Кабель оптический ST-ST (3 метра) - 1 шт.;
10. Кабель Ethernet RJ-45 (3 метра) - 4 шт.;
11. Кабель USB-2.0 USB A-B с ферритовым фильтром
12. Кабель сетевой 220 В - 1 шт.;
13. Винт М3×8 полусфера крест DIN 7985 - 8 шт.;
14. Паспорт БРГА.441461.020 ПС - 1 шт.
