Назначение и принцип действия:

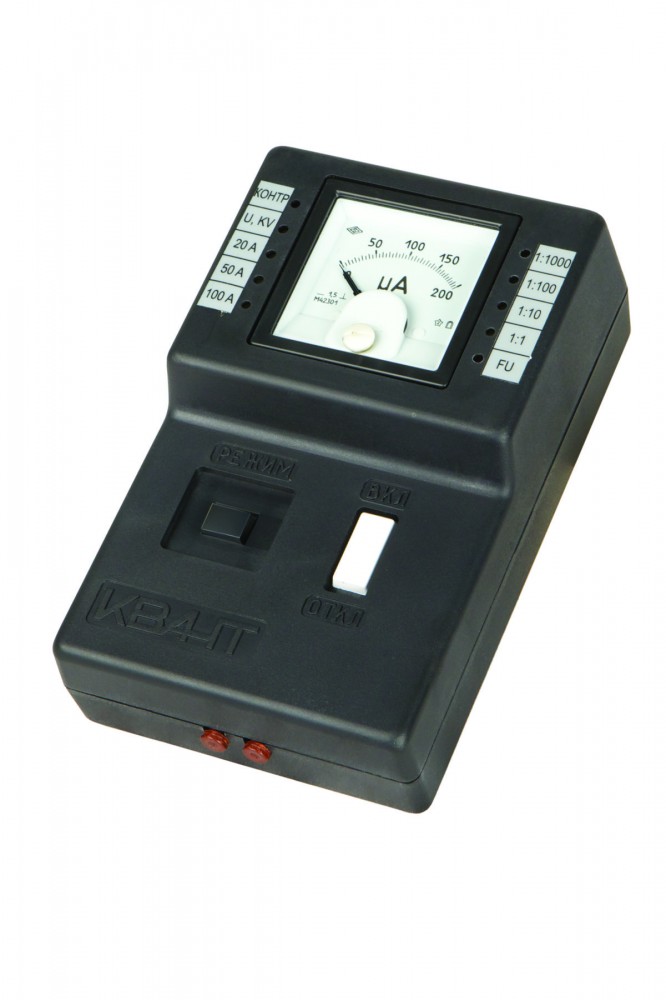

Прибор Квант предназначен для контроля тока нагрузки и определения мест повреждения в распределительных электросетях.
Прибор Квант обеспечивает:
- контроль исправности прибора;
- контроль наличия напряжения на воздушных линиях (ВЛ) электропередач 6—35 кВ;
- контроль тока нагрузки на ВЛ 0,4—35 кВ;
- определение места замыкания на землю в сетях 6—35 кВ;
- определение места обрыва провода в сетях 6—35 кВ;
- определение опоры, находящейся под напряжением 6—35 кВ;
- световую проверку исправности обесточенных предохранителей или целостности электрической цепи.
Технические характеристики прибора Квант:
- 1. Частота контролируемых высших гармонических составляющих 550 Гц.
- 2. Чувствительность к магнитному полю на частоте 550 Гц, не хуже 1,5×10-4 А/м.
- 3. Чувствительность к магнитному полю на частоте 50 Гц, не хуже 1,5×10-2 А/м.
- 4. Чувствительность к электрическому полю на частоте 50 Гц, не хуже 10 В/м.
- 5. Источник питания аккумулятор (4 шт.).
- 6. Допустимое отклонение питающего напряжения от номинального значения 4,5 В ± 14 %.
- 7. Рабочий диапазон температур –20°С — +40°С.
- 8. Габаритные размеры, мм 170×110×60.
- 9. Масса с источником питания, не более 0,6 кг.
* Допускается замена на другой тип элементов питания при сохранении характеристик прибора.
