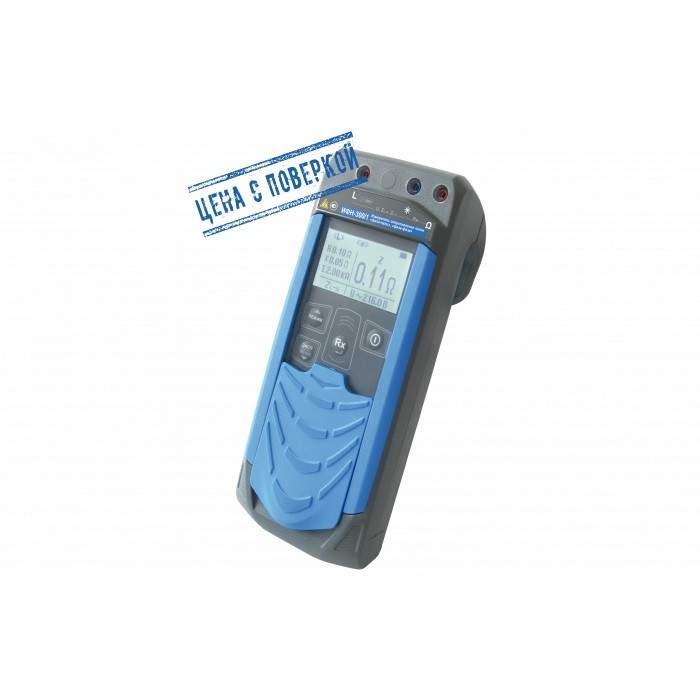

Измеритель петли "фаза-нуль", "фаза-фаза" ИФН-300/1

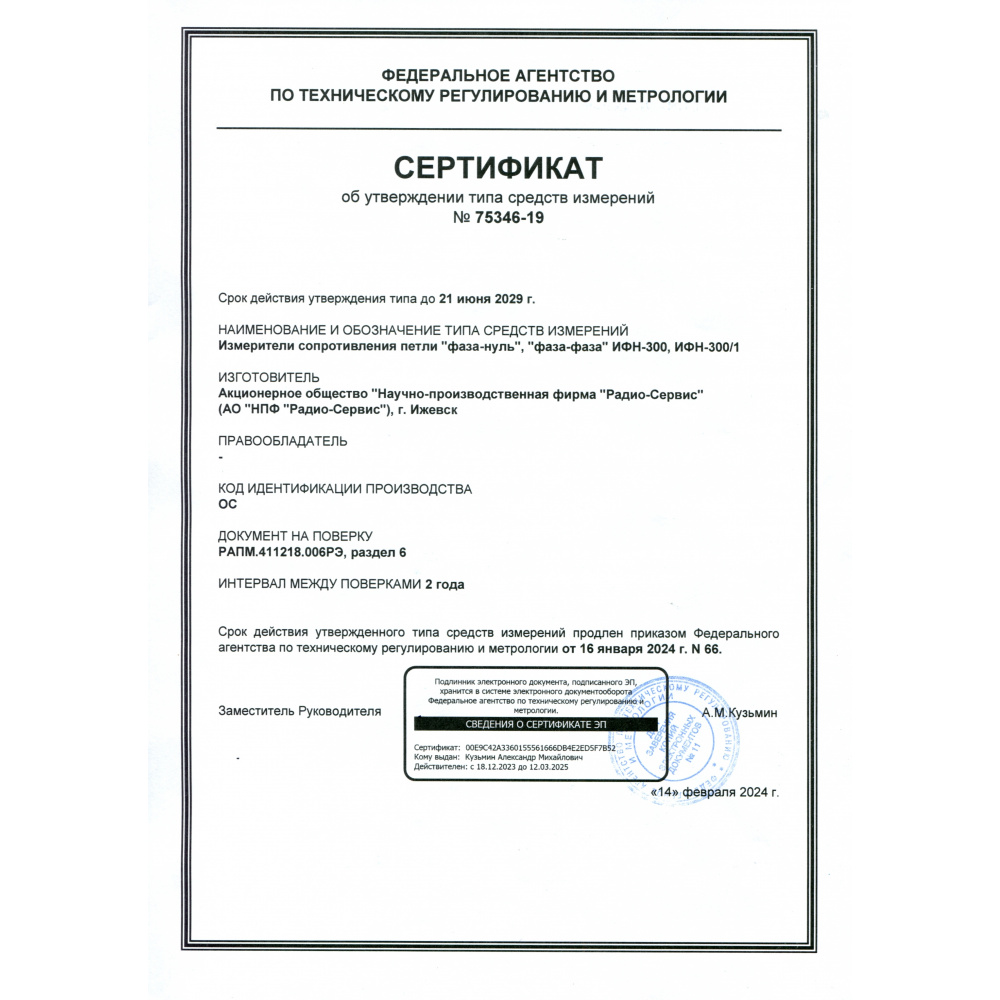

  • Госреестр 75346-19
  • Межповерочный интервал 24 месяца
  • Гарантия 3 года
  • Производитель Радио-Сервис НПФ
  • Производство: Россия

С помощью прибора ИФН-300/1 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров.
Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.
При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты.

Особенности:

  • автоматический выбор диапазонов измерения;
  • ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54;
  • автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
  • жидкокристаллический дисплей;
  • индикация состояния внутреннего источника питания;
  • защита от неправильного включения;
  • высокая помехоустойчивость.

Функциональные возможности

  • измерение действующих значений переменного напряжения;
  • измерений активного, реактивного, полного сопротивления петли «фаза-нуль», «фаза-фаза»;
  • вычисление прогнозируемого тока короткого замыкания;

Измерение напряжения переменного тока

Диапазон измерения действующего значения напряжения, В

от 10,0 до 450,0

Рабочий диапазон частот, Гц

от 45 до 65

Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»

Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом

от 0,01 до 9,99

от 10,0 до 99,9

от 100 до 200

 Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом     от 0,01 до 9,99
от 10,0 до 99,9
от 100 до 300

Рабочий диапазон напряжений, В

от 180 до 450

Вычисление прогнозируемого тока короткого замыкания

Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА

от 0 до 22 кА

Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА

от 0 до 38 кА

1. Измеритель петли "фаза-нуль", "фаза-фаза" ИФН-300/1 – 1 шт.;
2. Руководство по эксплуатации РАПМ.411218.006 РЭ – 1 экз.;
3. Кабель измерительный красный 1,5 м – 1 шт.;
4. Кабель измерительный синий 1,5 м – 1 шт.;
5. Зажим типа «крокодил» красный d30 – 1 шт.;
6. Зажим типа «крокодил» синий d30 – 1 шт.;
7. Сумка – 1 шт.;
8. Элементы питания 1,5В АА – 5 шт.

Аналоги ИФН-300/1:
