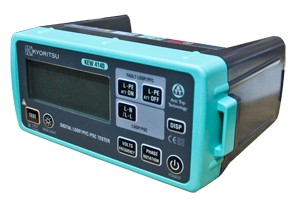

Цифровой измеритель петли фаза-ноль с функцией ATT KEW 4140A
В модели KEW 4140A используется технология Anti-Trip (ATT), которая электрически отключает УЗО при проведении измерения сопротивления петли фаза-ноль. Отсутствие необходимости отсоединять УЗО во время проведения измерений позволяет сэкономить время и деньги, и делает процесс измерения безопаснее.
При включенной функции ATT между цепью и землей подается испытательный ток не более 15 мА. Это позволяет проводить измерения сопротивления петли фаза-ноль без отключения УЗО, рассчитанных на ток 30 мА или более.
Технология Anti-Trip для проведения полного измерения сопротивления петли фаза-ноль без отключения УЗО, рассчитанных на ток 30 мА или более.
Особенности KEW 4140A
- Двойной индикатор позволяет одновременное проведение измерений;
- Измерение сопротивления петли фаза-ноль в диапазоне 20/200/2000 Ом с автоподстройкой диапазона;
- Измерение ОТП/ ОТКЗ в диапазоне 2000 А, 20 kA с автоподстройкой диапазона;
- Возможно, двухпроводное соединение для проведения измерения сопротивления петли фаза-ноль и ОТП/ ОТКЗ;
- Тестирование контура фаза к фазе и измерение ОТКЗ до 500 В;
- Измерение чередования фаз в трехфазных сетях, сетевого напряжения и частоты;
- Блокировка тестовой кнопки для проведения измерений одной рукой, с автоматическим запуском измерений;
- Мгновенная проверка проводки на исправность и защита от соединения фаза к фазе;
- Прибор защищен от воды и пыли - IP54.
Технические характеристики KEW 4140A
|
Сопротивление петли фаза-ноль
|
|
L-PEATT: Вкл.
|
Диапазон: 20/200/2000 Ом (автоподстройка диапазона)/ Номинальное напряжение 100~280 В(50/60 Гц), Номинальный испытательный ток: 6 А/40 мс (L-N), 10 мА/около 5 с (N-PE) ±3%показания±6ЕМР
|
|
L-PEATT: Выкл.
|
20/200/2000 Ом (автоподстройка диапазона)/ Номинальное напряжение 100~280 В(50/60 Гц)/ Номинальный испытательный ток: 6 А/40 мс (в диапазоне 20 Ом), 2 А/20 мс (в диапазоне 200 Ом), 15 мА (в диапазоне 2000 Ом)/ ±3%показания±4ЕМР
|
|
L-N/L-L:
|
Диапазон: 20 Ом/ Номинальное напряжение 100~500 В(50/60 Гц)/ Номинальный испытательный ток: 6 А/20 мс/ ±3%показания±4ЕМР
|
|
ОТКЗ (L-N/L-L) / ОТП (L-PE):
|
|
ОТКЗ:
|
Диапазон: 2000 А/20 кА (автоподстройка диапазона)/ Номинальное напряжение 100~500 В(50/60 Гц)/ Номинальный испытательный ток: 6 А/20 мс
|
|
ОТП:
|
Диапазон: 2000 А/20 кА (автоподстройка диапазона)/ Номинальное напряжение 100~280 В(50/60 Гц)/ Номинальный испытательный ток: 6 А/40 мс (в диапазоне 20 Ом), 2 А/20 мс (в диапазоне 200 Ом), 15 мА (в диапазоне 2000 Ом)
|
|
ОТП АТТ: Вкл.:
|
Диапазон: 2000 А/20 кА (автоподстройка диапазона)/ Номинальное напряжение 100~280 В(50/60 Гц)/ Номинальный испытательный ток: 6 А/60 мс (L-N), 10 мА/около 5 с (N-PE)
|
|
Напряжение
|
|
Номинальное напряжение
|
АС 0~500 В (45~65 Гц)
|
|
Частота
|
45~65 Гц (АС 0~500 В)
|
|
Точность
|
±2%показания±4ЕМР (напряжение) ±0,5%показания±2ЕМР (частота)
|
|
Чередование фаз
|
|
Номинальное напряжение
|
АС 50~500 В (45~65 Гц)
|
|
Примечания
|
Последовательность фазы: отображаются как “1,2,3” и знак вращения по часовой стрелке/ Противоположная последовательность фаз: отображаются как “3,2,1” и знак вращения против часовой стрелки.
|
|
Общее
|
|
Стандарты безопасности
|
МЭК61010-1 КАТ.III 300 В (500 В фаза к фазе), МЭК61010-031, МЭК61557-1/-3/-7/-10, МЭК61326 (EМC), МЭК60529 (IP54)
|
|
Батарея
|
LR × 6
|
|
Габаритные размеры/ Вес
|
84×184×133 мм, 900 г (включая батареи)
|
|
Рабочая температура
|
-10°С~+50°С
|
|
Температура хранения
|
-20°С~+60°С
|
|
Аксессуары
|
|
Физические характеристики
Габаритные размеры 84×184×133 мм,
Вес 900 г (включая батареи)
