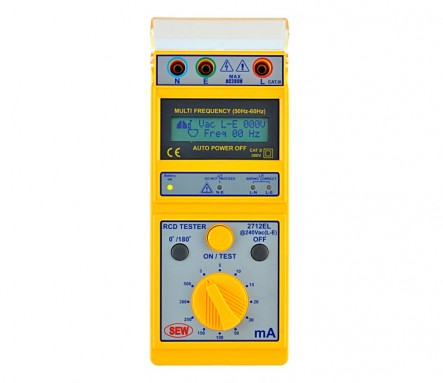

2712 EL измеритель параметров УЗО

Описание в PDF

Гарантия 1 год
Производитель SEW
Производство: Тайвань

Особенности Измерителя параметров УЗО 2712 EL:

Микропроцессорное управление
Измерение параметров УЗО типа «АС»
Измерение времени отключения УЗО (разрешение 1мс)
Дискретная установка дифф.тока (12 значений)
Удержание результата измерения
Задание начального значения дифференциального тока
Задание начальной фазы режима тестирования
Индикация полярности полуволны, выключающей УЗО
Светодиодная индикация правильности подключения к тестируемой цепи
Измерение напряжения «фаза – земля» (перед началом теста)
Защита ограничительного резистора от перегрева
Контроль состояния источников питания
Автоматическое выключение питания
Большой ЖК-индикатор
Измерительные терминалы на лицевой панели
Защита измерительного входа
Укладочный кейс для хранения и транспортировки

Характеристики	Параметры	Значения
Отключающий дифференциальный ток	Значения дифф. тока	3/ 5/ 10/ 15/ 20/ 30/ 50/ 100/ 150/ 250/ 300/ 500 мА (фиксированные значения)
	Погрешность установки тока	± 5 % ± 1мА
	Начальная фаза теста	Выбирается вручную: 0˚ или 180˚ (цепь «фаза – земля»)
	Индикация полярности	Определяется полярность («+»/ «-») волны, выключающей УЗО
Время отключения	Диапазон измерений	1 мс ... 19,99 с
	Разрешение	1 мс
	Погрешность измерений	± 2 % + 1 мс
Напряжение в тестируемой цепи	Номинальное напряжение (фаза – земля)	220 В 50/60 Гц
	Измеряемое напряжение	значение в момент начала теста
	Разрешение	1 В
	Погрешность измерений	± 2 % + 1 В
Общие характеристики	Дисплей	2-строчный ЖКИ (2 х 16)
	Условия эксплуатации	Минус 5 ˚С … 45 ˚С, отн. влажность < 80 %
	Напряжение питания	1,5 В х 6 (тип АА)
	Габаритные размеры	200 х 90 х 55 мм
	Масса	530 г (с питанием)

1. Измеритель параметров электрических сетей 2712 EL - 1 шт.;
2. Измерительные провода - 3 шт.;
3. Укладочный кейс - 1 шт.;
4. Источник питания (установлен) 1,5 В тип АА - 6 шт.;
5. Руководство по эксплуатации - 1 шт.
