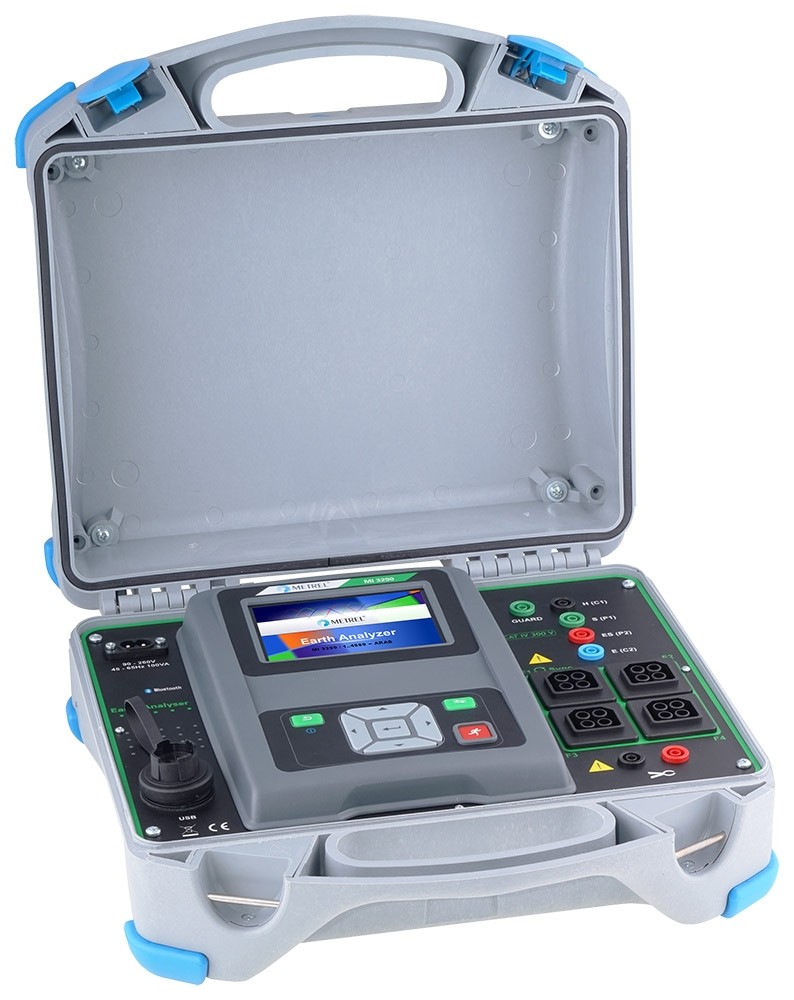

MI 3290 – универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.
Основной комплект прибора позволяют проводить измерения сопротивления заземления2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотно измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения и др.) зависит от выбора комплекта.
Функции:
- 2-, 3-, 4-полюсные измерения сопротивления заземления;
- Измерение сопротивления заземления с помощью одних клещей;
- Измерение сопротивления заземления без забивки штырей в грунт (с помощью 2 клещей)
- Измерение удельного сопротивления грунта (методы Веннера и Шлумбергера);
- Измерение сопротивления заземления с помощью испытательного сигнала высокой частоты (25 кГц, согласно IEE_Std 81);
- Измерение сопротивления заземления одностоечных опор ЛЭП с помощью гибких клещей;
- Измерение сопротивления заземления многостоечных опор ЛЭП с помощью четырех гибких клещей;
- Измерение силы тока (железные, гибкие клещи);
- Измерение сопротивления проводников токами 7 мА и 200 мА;
- Измерение электрического потенциала грунта;
- Измерение шагового и контактного напряжения;
- Измерение сопротивления заземления импульсным методом измерения 10/350 мкс.
Особенности:
- Анализ импеданса заземления как функции частоты благодаря широкому диапазону измерительных частот (55 Гц … 15 кГц),
- Измерение заземления опор ЛЭП с подключенным кабелем защитного заземления,
- Измерение на одностоечных и многостоечных опор ЛЭП,
- Измерение ВЧ-сопротивления заземления (согласно IEE_Std 81),
- Отображение зависимости Z(f) га экране,
- Комбинированное питание,
- Высокая степень защиты корпуса: IP 65 с закрытой крышкой, IP 54 с открытой крышкой,
- Измерение импульсного импеданса (имитация удара молнии).
