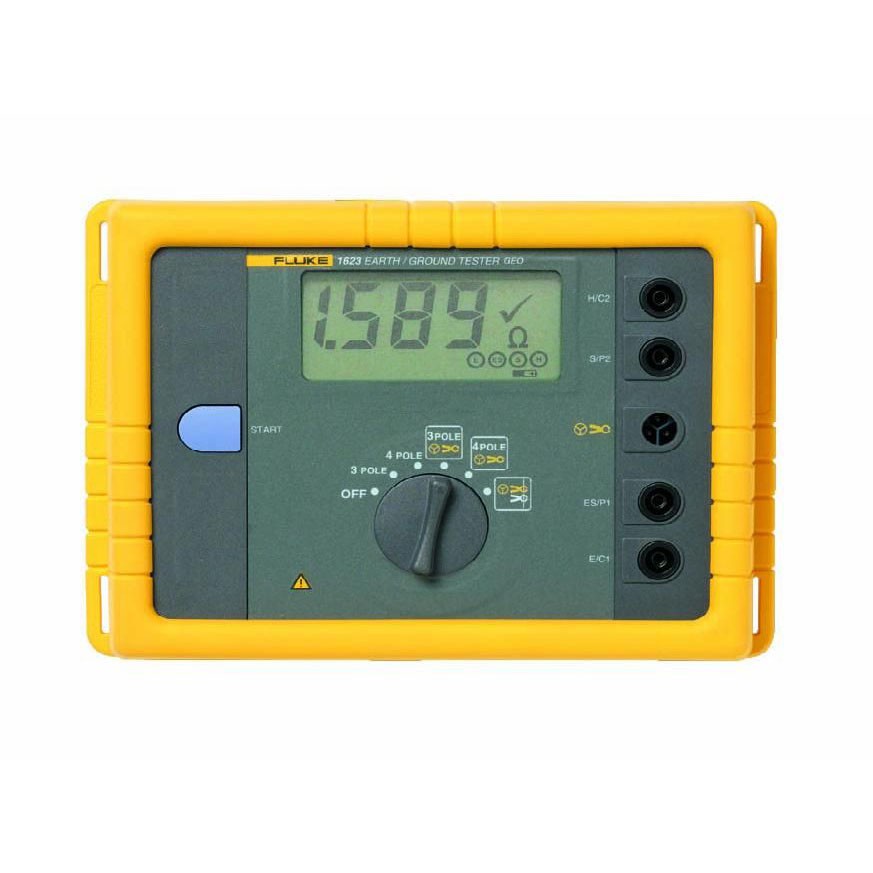

Измеритель сопротивления заземления Fluke 1623

Описание в PDF

Производитель Fluke
Производство: США

Измерители сопротивления заземления Fluke 1623

Возможности и преимущества измерителей Fluke 1623

Модели Fluke 1623 представляют собой тестеры для проверки заземления, которые могут выполнять все четыре типа измерения сопротивления заземления. В частности, тестеры Fluke 1623 позволяют измерять сопротивление контура заземления с использованием только токовых клещей – так называемый "безэлектродный" метод. При этом методе не требуется использовать заземляющие стержни или отсоединять заземляющие электроды.

Способы измерения

Падение напряжения на 3 и 4 электродах – стандартный способ измерения сопротивления заземления с использованием двух заземляющих электродов
Выборочное измерение – заземляющие стержни не отсоединяются, специалист может измерить сопротивление заземления, используя сочетание стержней и токовых клещей.
Безэлектродное измерение – новое решение для измерения сопротивления заземляющего контура, в котором вместо заземляющих электродов используются лишь клещи.

Особенности измерителя Fluke 1623

Измерение по нажатию на одну кнопку;
Трех- и четырехполюсное измерение сопротивления заземления;
Двухполюсное измерение сопротивления на переменном токе;
Выборочное тестирование без отсоединения заземляющего проводника (1 клещи);
Безэлектродное тестирование контура заземления (2 клещей);
Частота измерения 128 Гц.

Технические характеристики

RA Трехполюсное измерение сопротивления заземления (IEC 1557-5)
	Fluke 1623	Fluke 1625
Измерение напряжения	Vm=48B переменного тока	Vm = 20/48 В переменного тока
Ток короткого замыкания	>50 mA	250 мА переменного тока
Измерение частоты	128Гц	94, 105, 111, 128 Гц
Разрешение	0,001 Ом до 10 Ом	0,001 Ом до 100 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм	0,001 Ом до 299,9 кОм
Исходная погрешность	± (2% показаний +3 единицы)	± (2 % показаний + 2 единицы)
Операционная ошибка	± (5% показаний + 3 единицы)	± (5 % показаний + 5 единиц)
RA Четырехполюсное измерение сопротивления заземления (IEC 1557-5)
Измерение напряжения	Vm=48B переменного тока	Vm = 20/48 В переменного тока
Ток короткого замыкания	>50 mA	250 мА переменного тока
Измерение частоты	128Гц	94, 105, 111, 128 Гц
Разрешение	0,001 Ом до 10 Ом	0,001 Ом до 100 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм	0,001 Ом до 299,9 кОм
Исходная погрешность	± (2% показаний +3 единицы	± (2 % показаний + 2 единицы)
Операционная ошибка	± (5% показаний + 3 единицы	± (5 % показаний + 5 единиц)
RA Трехполюсное измерение сопротивления заземления с использованием токовых клещей
Измерение напряжения	Vm=48B переменного тока	Vm = 20/48 В переменного тока
Ток короткого замыкания	>50 mA	250 мА переменного тока
Измерение частоты	128Гц	94, 105, 111, 128 Гц
Разрешение	0,001 Ом до 10 Ом	0,001 Ом до 10 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм	0,001 Ом до 29,99 кОм
Исходная погрешность	± (7% показаний +3 единицы)	± (7 % показаний + 2 единицы)
Операционная ошибка	± (10% показаний +5 единиц)	± (10 % показаний + 5 единиц)
RA Четырехполюсное выборочное измерение сопротивления заземления с использованием токовых клещей
Измерение напряжения	Vm=48B переменного тока	Vm = 20/48 В переменного тока
Ток короткого замыкания	>50 mA	250 мА переменного тока
Измерение частоты	128Гц	94, 105, 111, 128 Гц
Разрешение	0,001 Ом до 10 Ом	0,001 Ом до 10 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм	0,001 Ом до 29,99 кОм
Исходная погрешность	± (7% показаний +3 единицы)	± (7 % показаний + 2 единицы)
Операционная ошибка	± (10% показаний +5 единиц)	± (10 % показаний + 5 единиц)
Безэлектродное измерение контура заземления
Измерение напряжения	Vm=48B переменного тока	Vm = 20/48 В переменного тока
Измерение частоты	128Гц (125 Гц по заявке)	94, 105, 111, 128 Гц
Ток помех (Iext)	Максимум lext = 10 А (перем. тока) ( RА < 20 Ом) Максимум lext = 2А (перем. тока) ( RА < 20 Ом)	Максимум Iвн. = 3 A
Разрешение	0,001 Ом до 10 Ом	0,001 Ом до 10 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм	0,001 Ом до 29,99 кОм
Исходная погрешность	± (7% показаний +3 единицы)	± (7 % показаний + 2 единицы)
Операционная ошибка	± (10% показаний +5 единиц)	± (10 % показаний + 5 единиц)

Требования к окружающей среде
Рабочая температура	от -10°C до +50°C
Рабочая температура	от 0°C до +35°C
Допустимая температура	от -18°C до +28°C
Температура хранения	от -30°C до +60°C
Климатический класс	C1 (IEC 654-1), от -5°C до + 45°C, 5 % - 95 % RH
Степень защиты	IP56 для корпуса, IP40 для крышки аккумуляторного отсека согласно EN 60529

Общие данные
	Fluke 1623	Fluke 1625
Дисплей	1999-цифровой ЖК-дисплей со специальными символами, высота цифр 25 мм, флюоресцентная фоновая подсветка	2999-цифровой 7-сегментный ЖК-дисплей со специальными обозначениями и фоновой подсветкой
Время работы батареи	Стандартно > 3000 измерений	Стандартно 3000 измерений (RE+RH ≤ 1 кОм) Стандартно 6000 измерений (RE+RH ≤ 10 кОм)
Гарантия	2 года
